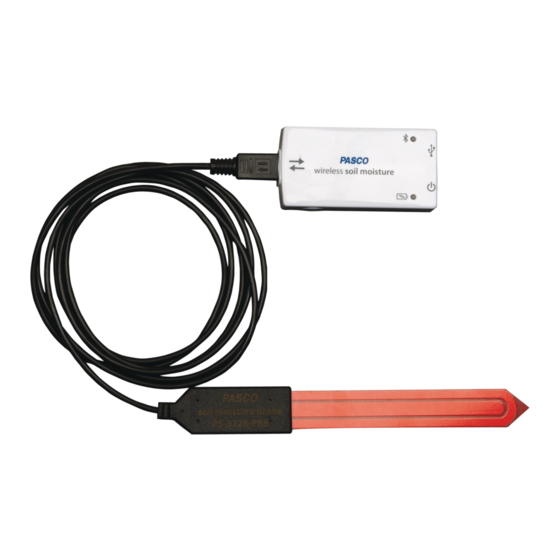

Wireless soil moisture sensor battery
Hide thumbs
1
2
3

Advertisement

Table of Contents



PS‐3228; Wireless Soil Moisture Sensor Battery Replacement
Instructions

Reference:  Battery part number 540‐115; Li‐Poly 300 mAH
Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)


Step 1:
 Position the Sensor on a surface as shown. Unscrew and remove the 4 Torx Screws
with the T5 Screwdriver


PASCO Form Number
Description
Date
Revision
013-17365
PS-3228 Battery Replacement Instructions
05-05-22
Page 1 of 3
A


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS-3228 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PASCO PS-3228

Summary of Contents for PASCO PS-3228

  • Page 1     PS‐3228; Wireless Soil Moisture Sensor Battery Replacement  Instructions    Reference:  Battery part number 540‐115; Li‐Poly 300 mAH Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)     Step 1:  Position the Sensor on a surface as shown. Unscrew and remove the 4 Torx Screws  with the T5 Screwdriver       PASCO Form Number Description Date Revision 013-17365 PS-3228 Battery Replacement Instructions 05-05-22 Page 1 of 3  ...
  • Page 2       Step 2:  Flip the unit over and position as shown.           Step 3:  Separate the two halves as shown.                      PASCO Form Number Description Date Revision 013-17365 PS-3228 Battery Replacement Instructions 05-05-22 Page 2 of 3  ...
  • Page 3     Step 4:  Remove the battery hold down cover by removing the 2 screws with the Torx T5  Screwdriver. Unplug the battery and set aside.     Step 5 :  Replace the old battery with the replacement battery. Plug in the battery and reverse  all steps to reassemble the unit. Dispose of the old battery properly per the instructions.         If you need further assistance, please contact Technical Support at support@pasco.com or  through www.pasco.com on chat.  To access chat through your browser, please enable all  cookies on our website.    PASCO Form Number Description Date Revision 013-17365 PS-3228 Battery Replacement Instructions 05-05-22 Page 3 of 3  ...
