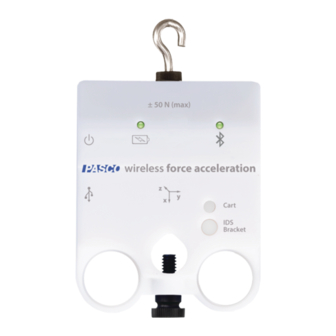

Wireless force sensor
Hide thumbs Also See for PS-3202:
1
2
3

Advertisement

Table of Contents

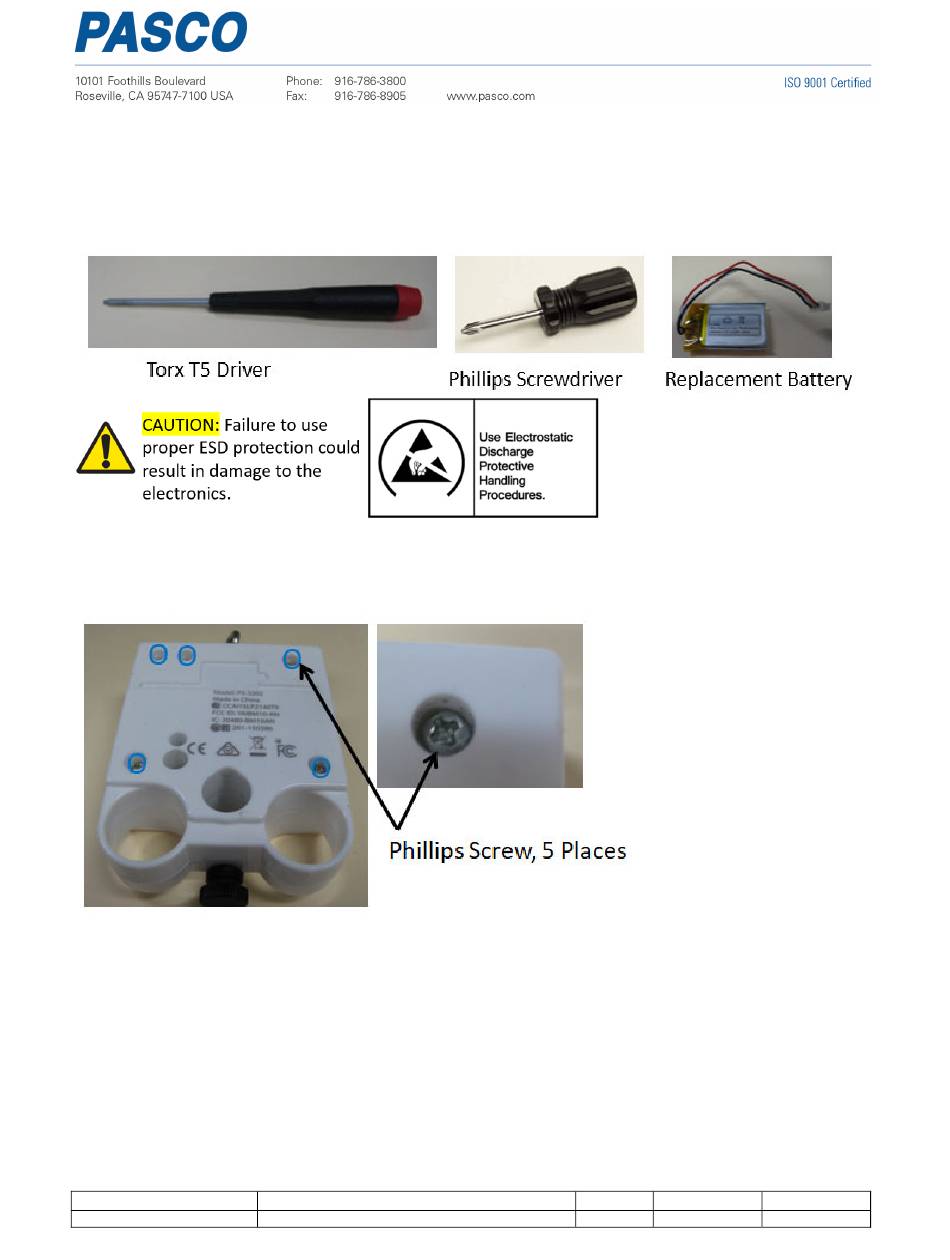

PS‐3202; Wireless Force Sensor Battery Replacement Instructions
Reference:  Battery part number 540‐115; Li‐Poly 300 mAH
Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)

Step 1:
 Position the Sensor on a surface as shown. Note the location of the (5) Phillips Screws
(circled).







PASCO Form Number
Description
Date
Revision
013-16104
PS-3202 Battery Replacement Instructions
05-05-22
Page 1 of 3
B


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS-3202 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PASCO PS-3202

Summary of Contents for PASCO PS-3202

  • Page 1     PS‐3202; Wireless Force Sensor Battery Replacement Instructions   Reference:  Battery part number 540‐115; Li‐Poly 300 mAH  Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)    Step 1:  Position the Sensor on a surface as shown. Note the location of the (5) Phillips Screws  (circled).                PASCO Form Number Description Date Revision 013-16104 PS-3202 Battery Replacement Instructions 05-05-22 Page 1 of 3  ...
  • Page 2       Step 2:  Unscrew and remove the (5) Phillips Screws with a Phillips Screwdriver.          Step 3:  While holding the bottom with one hand, lift and rotate the top cover to the right.              PASCO Form Number Description Date Revision 013-16104 PS-3202 Battery Replacement Instructions 05-05-22 Page 2 of 3  ...
  • Page 3       Step 4:  Remove the battery strap screws (2) with the T5 Screwdriver and remove the battery  strap. Unplug the battery from its connector. Remove the battery and add the replacement  battery at the location shown (see above picture) and position the wiring similar to the routing  shown. Plug the battery into its mating connector and reverse the steps noted above to  complete the reassembly.         If you need further assistance, please contact Technical Support at support@pasco.com or  through www.pasco.com on chat.  To access chat through your browser, please enable all  cookies on our website.    PASCO Form Number Description Date Revision 013-16104 PS-3202 Battery Replacement Instructions 05-05-22 Page 3 of 3  ...
