Hiltron security SCHSW Manual

security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
Da 1 a 5 impulsi rilevabili.
Regolazione della sensibilità tramite dip-switch
Uscita contatti relé C/NC/NA.
Tensione nominale di alimentazione: 13Vcc ±5%
Assorbimento: 50mA
Grado di sicurezza: 1
Classe ambientale: 2
Dimensioni: 77x67x28mm
Conforme norme CEI EN 50131-1

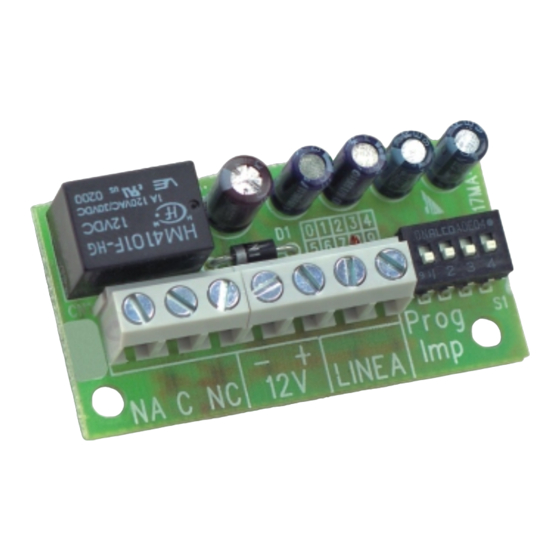

L' SCHSW è una scheda elettronica
contaimpulsi da collegare ad una serie di contatti
"switch" per tapparelle, o ad una serie di contatti a
vibrazione.
E' possibile programmare, tramite dip-switch,
la quantità di impulsi necessari per l'attivazione del
relè in uscita. Questo permette una precisa
regolazione della sensibilità dei contatti "switch"
collegati.
INSTALLAZIONE

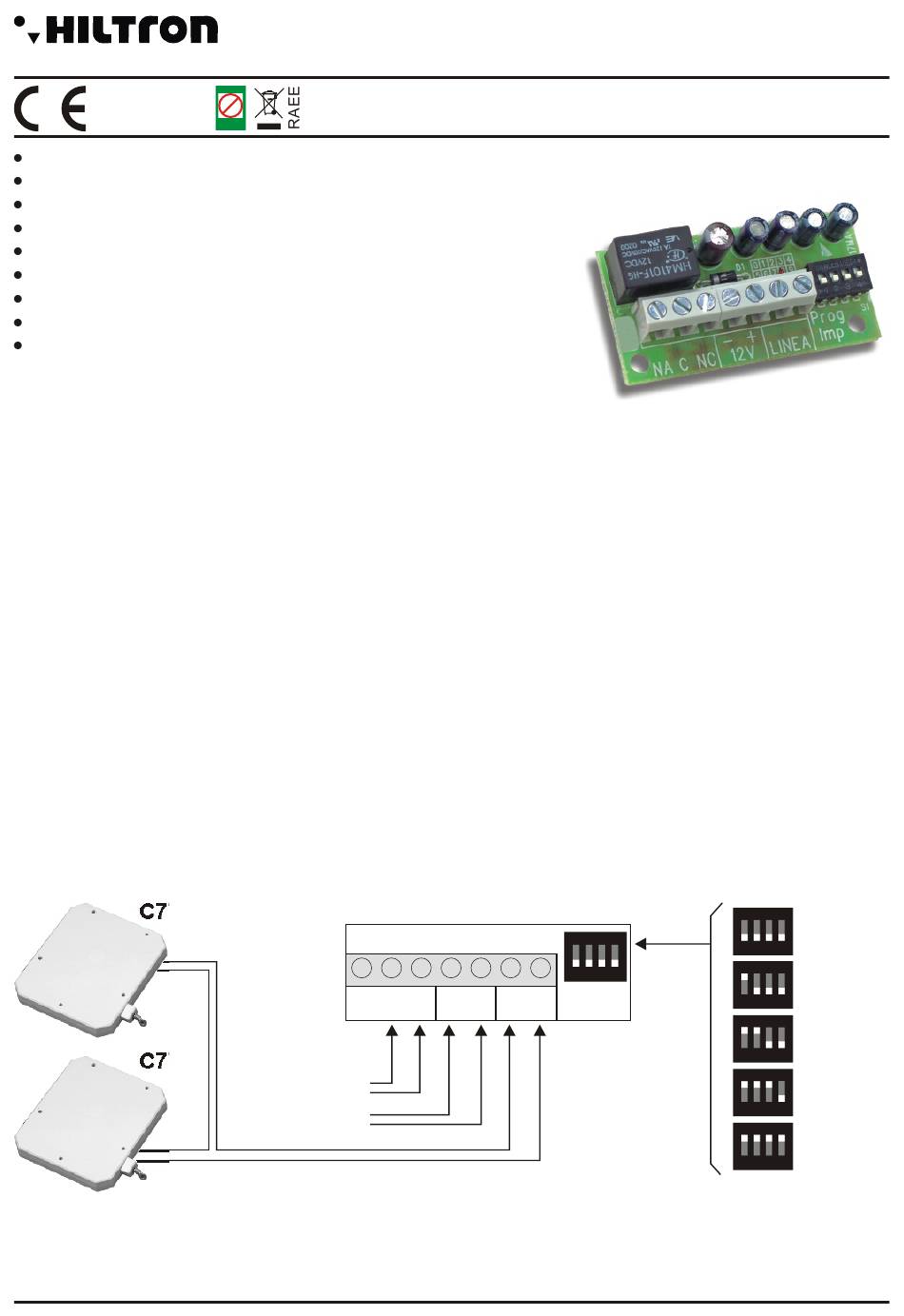

Per l'installazione fare riferimento allo schema di collegamento riportato di seguito.
Procedere, quindi, alla regolazione della sensibilità: tramite i microinterruttori è possibile
impostare il numero di impulsi che l'SCHSW deve rilevare sulla linea per eccitare il relè in uscita.
C778
C778
Lead free
Pb
RoHS
compliant
SCHSW
2S
NA C
Zona
13Vcc ±5%
Scheda contaimpulsi per contatti switch
1 2 3 4
-
NC + LINEA
12Vcc
SCHSW
Non attivo
1 2 3 4
2 impulsi
1 2 3 4
3 impulsi
1 2 3 4
4 impulsi
1 2 3 4
5 impulsi
1 2 3 4
1
