security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
Attivazione per caduta di alimentazione
(se autoalimentato a batteria)
Funzione lampeggiante o fissa
Tonalità allarme acustico: 2
Livelli sonori allarme: 2
Tensione nominale di alimentazione: 12Vcc ±5%
Assorbimento in allarme: 270mA
Vano interno per batteria: 12V 0,8Ah (non inclusa)
Livello di pressione sonora (@ 1m) min: 65dB(A)max: 84dB(A)
Contenitore esterno: coperchio in policarbonato trasparente di colore rosso
Contenitore interno: lamiera d'acciaio verniciato in polvere epossidica
Dimensioni: 310x110x50mm
Il pannello SEN può essere utilizzato come tradizionale segnalatore attivabile con la tensione di
alimentazione, oppure può essere attivato tramite caduta di tensione essendo autoalimentabile tramite
l'utilizzo di una batteria 12V 0,8Ah da collegare al connettore CN1.
Tramite il dip-switch 1 viene impostato il tipo di funzionamento:
SW1=ON: funzionamento senza batteria; il pannello funziona come una normale sirena per
interni e si attiva dando la tensione di alimentazione (Volt) e la corrente (Ampere) richieste sui
morsetti "+" e "-".
SW1=OFF: funzionamento con batteria; il pannello funziona come una sirena autoalimentata;
la tensione di alimentazione deve essere fissa sui morsetti "+ " e "-", per consentire la ricarica
della batteria interna. Il segnalatore si attiva al mancare di tale tensione di alimentazione,
oppure, se non si vuole interrompere la ricarica della batteria, si attiva anche collegando il
negativo "-" sul morsetto "A".
Tramite il dip-switch 2 viene impostato il tipo di segnalazione acustica:
SW2=ON: il suono è di tipo bitonale, tipico delle segnalazioni antincendio.
SW2=OFF: il suono è di tipo modulato, tipico delle segnalazioni antifurto.
Tramite il dip-switch 3 viene impostato il tipo di segnalazione luminosa:
SW3=ON: la segnalazione luminosa è fissa.
SW3=OFF: la segnalazione luminosa è lampeggiante.
Tramite il dip-switch 4 viene impostato il volume della segnalazione acustica:
SW4=ON: la segnalazione viene effettuata al massimo volume (sia con sonorità antifurto che
con sonorità antincendio).
SW4=OFF: la segnalazione acustica viene attenuata.
Lead free
Pb
RoHS
compliant

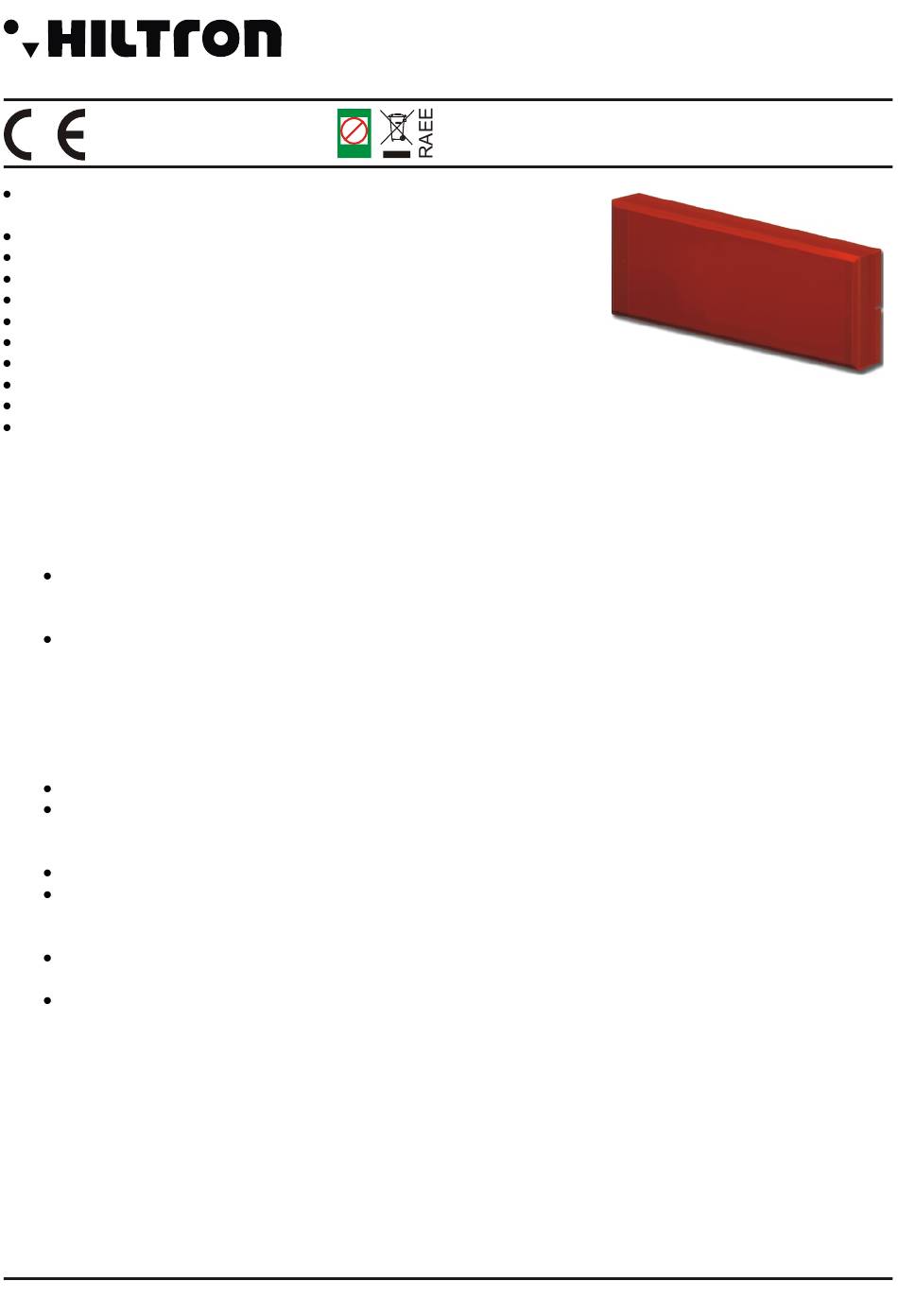

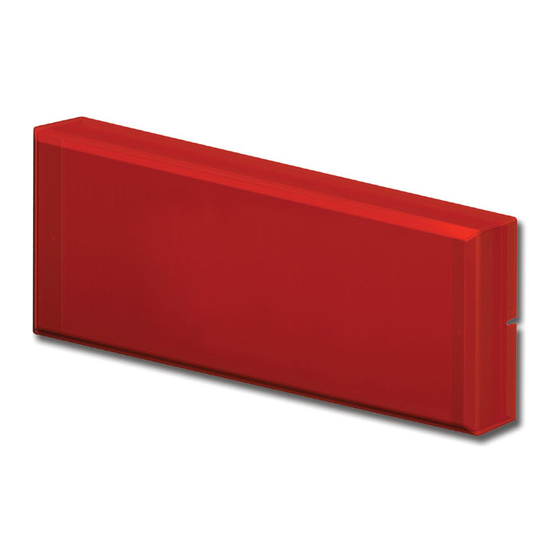

Segnalatore a led 12V personalizzabile
SEN
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hiltron security SEN
Summary of Contents for Hiltron security SEN
- Page 1 Contenitore interno: lamiera d’acciaio verniciato in polvere epossidica Dimensioni: 310x110x50mm Il pannello SEN può essere utilizzato come tradizionale segnalatore attivabile con la tensione di alimentazione, oppure può essere attivato tramite caduta di tensione essendo autoalimentabile tramite l'utilizzo di una batteria 12V 0,8Ah da collegare al connettore CN1.
- Page 2 SEN24 security Made in Italy Lead free BT2014/35/UE Segnalatore a led 24V personalizzabile RoHS EMC2014/30/UE compliant Attivazione per caduta di alimentazione (se autoalimentato a batterie) Funzione lampeggiante o fissa Tonalità allarme acustico: 2 Livelli sonori allarme: 2 Tensione nominale di alimentazione: 24Vcc ±5% Assorbimento in allarme: 240mA Vano interno per batteria: 2x 12V 0,8Ah (non incluse) Livello di pressione sonora (@ 1m) min: 65dB(A) max: 84dB(A)
- Page 3 Internal container: sheet steel coated with epoxy powder Dimensions (WxHxD): 310x110x50mm The panel SEN can be used as a traditional signaller activated or with the supply voltage or by voltage drop being a product of self-powered operating with a battery B12V 0.8Ah (not included) to be connected to the connector CN1.
- Page 4 Internal container: sheet steel coated with epoxy powder Dimensions (WxHxD): 310x110x50mm The panel SEN can be used as a traditional signaller activated or with the supply voltage or by voltage drop being a product of self-powered operating with 2 battery B12V 0.8Ah (not included) to be connected to the connector CN1.
