security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
CARATTERISTICHE
Funzionamento digitale bicanale codificato (selezionabile tramite Jumper)
Doppio relè di sicurezza
LEDs di allineamento TX/RX
Tensione nominale di alimentazione 12,5Vcc ±5% / 24V~ ±5%
Assorbimento: RX (12V,5cc) 30mA
Assorbimento: TX (12,5Vcc) 35mA
Assorbimento: RX (24Vca) 70mA
Assorbimento: TX (24Vca) 80mA
Banda di emissione 950nm
Distanza massima di funzionamento 12mt
Grado protezione del contenitore IP44
Contatti C/NA/NC 24V 1A (resistivo, non induttivo)
Contenitore esterno ABS
Temperatura di funzionamento -20°C ÷ +55°C
Dimensioni (LxAxP) 42x80x24mm
ATTENZIONE: Il ponticello in dotazione, va inserito solo per il funzionamento a 12V.
IN CASO CONTRARIO, IL PRODOTTO È ESCLUSO DA GARANZIA.
INTRODUZIONE

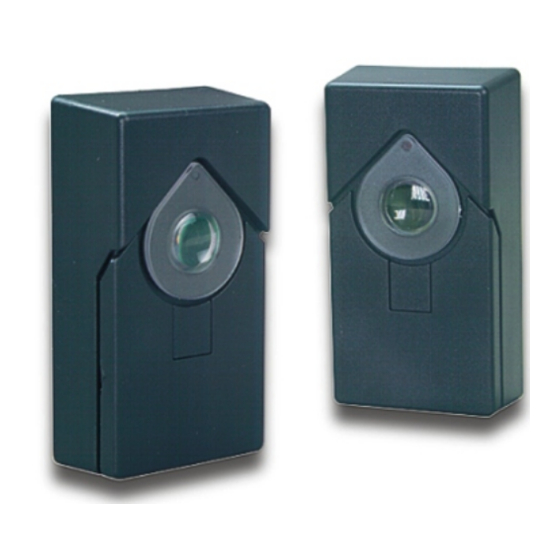

La fotocellula FX40D crea una barriera a singolo raggio infrarosso con codifica digitale diversificata su
due possibili canali (Canale A oppure Canale B).
L'interruzione del raggio infrarosso attiva un dispositivo a doppio relè che commuta un contatto da C/NC
a C/NA o viceversa.
La fotocellula FX40D può essere utilizzata indifferentemente come dispositivo accessorio per impianti di
automazione cancelli o porte scorrevoli oppure come sensore antifurto per intercettare la presenza di
persone non autorizzate e generare il relativo allarme.
Lead free
Lead free
Lead free
Lead free
Pb
Pb
Pb
Pb
RoHS
RoHS
RoHS
RoHS
compliant
compliant
compliant
compliant

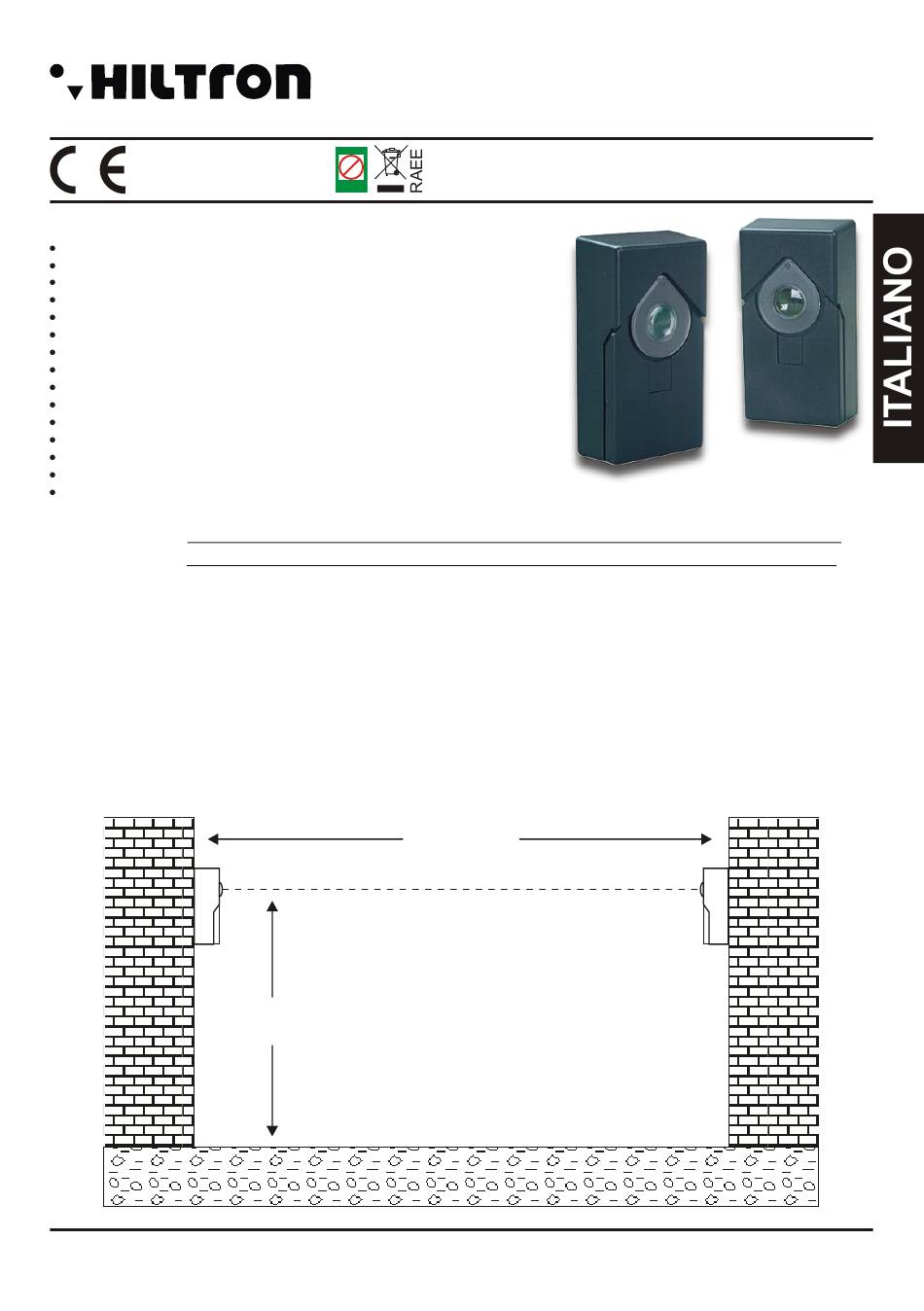

40 ÷ 60cm
Mini-fotocellule ad infrarossi digitali
max 12mt
FX40D
1
Advertisement
Table of Contents
Related Manuals for Hiltron security FX40D
Summary of Contents for Hiltron security FX40D
- Page 1 IN CASO CONTRARIO, IL PRODOTTO È ESCLUSO DA GARANZIA. INTRODUZIONE La fotocellula FX40D crea una barriera a singolo raggio infrarosso con codifica digitale diversificata su due possibili canali (Canale A oppure Canale B). L'interruzione del raggio infrarosso attiva un dispositivo a doppio relè che commuta un contatto da C/NC a C/NA o viceversa.
- Page 2 FX40D NOTA: Se si seleziona il JMP2 INSTALLAZIONE su 12,5Vcc ±5% collegare le fotocellule sul 12Vcc Centrale della centrale automazione Utilizzare il JMP2 per selezionare il tipo di tensione 12,5Vcc ±5% JMP2 12/ON - 24/OFF 24V~ ±5% JMP2 12/ON - 24/OFF...
- Page 3 Dimensions (D) 24mm INTRODUCTION The photocell FX40D creates a barrier at single infrared beam with digital coding diversified on two possible channels (Channel A or Channel B). The infrared beam enables a device at double relay that commutes a contact from C/NC to C/NA or vice versa.
- Page 4 FX40D NOTE: If JMP2 is selected CONNECTIONS on 12,5 Vdc ±5% connect the photocells on 12Vcc Automation of the controls station central unit To use the JMP2 in order to select the type of tension 12,5Vdc ±5% JMP2 12/ON - 24/OFF 24V~ ±5%...
- Page 5 Dimension : 24 mm de profondeur INTRODUCTION La photocellule FX40D permet de créer une barrière à partir d'un seul rayon infrarouge avec une décodification numérique diversifiée à deux niveaux de canal possibles (Canal A ou bien Canal B). L'interruption du rayon infrarouge provoque le déclenchement d'un dispositif à double relais qui commute un contact C/NC en C/NA ou vice-versa.
- Page 6 FX40D REMARQUE : Si JMP2 sélectionné BRANCHEMENTS sur 12,5 Vcc ± 5%, brancher les cellules photo sur les 12 Vcc Centrale de la centrale d'automation Utiliser le JMP2 pour sélectionner le type de tension 12,5Vcc ±5% JMP2 12/ON - 24/OFF 24V~ ±5%...
- Page 7 Profundidad 24mm INTRODUCIÓN La fotocélula FX40D crea una barrera de rayo infrarrojo único con codificación digital diversificada sobre dos posibles canales (Canal A o Canal B). La interrupción del rayo infrarrojo activa un dispositivo de doble relé que conmuta un contacto de C/NC a C/NA, o viceversa.
- Page 8 FX40D Si se selecciona el JMP2 CONEXIONES en 12,5Vcc ±5% conectar las fotocélulas Central de en 12Vcc de la central automatización Para utilizar el JMP2 para seleccionar el tipo de tensión 12,5Vcc ±5% JMP2 12/ON - 24/OFF 24V~ ±5% JMP2...
