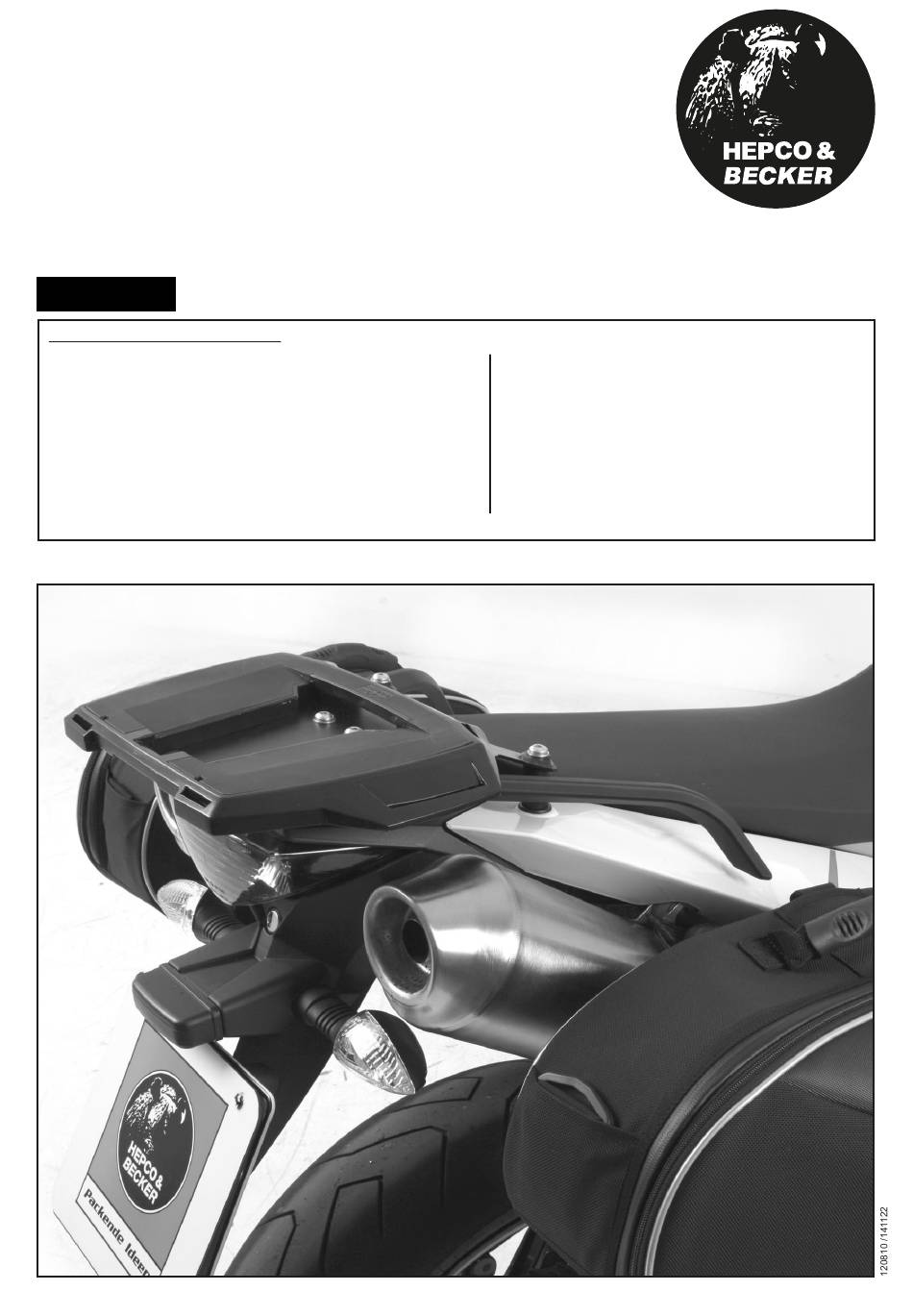

Alurack
KTM 990 Supermoto R
Artikel-Nr.:
650763 01 01
schwarz/silber
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
700006881 Alurack
1
700006882 TC-Bügel für Alurack
1
700006883 Abdeckplatte für Rack
1
700007338 Adapterplatte
1
700011429 Schraubensatz:
2
Linsenkopfschraube M8 x 60mm
2
Linsenkopfschraube M8 x 65mm
Stück Bestellnr.
Bezeichnung
4
Zylinderschrauben M6 x12
4
Zylinderschrauben M6 x20
4
Viereck-Scheiben 20 x 20 x ø6,4
4
selbstsicherndeMuttern M6
4
U-Scheiben ø6,4
4
U-Scheiben ø8,4
2
Aludistanz Ø20 x Ø11 x 7mm
1
Advertisement
Related Manuals for hepco & becker KTM 990 Supermoto R
Summary of Contents for hepco & becker KTM 990 Supermoto R
- Page 1 Alurack KTM 990 Supermoto R Artikel-Nr.: 650763 01 01 schwarz/silber Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung 700006881 Alurack Zylinderschrauben M6 x12 700006882 TC-Bügel für Alurack Zylinderschrauben M6 x20 700006883 Abdeckplatte für Rack Viereck-Scheiben 20 x 20 x ø6,4...
- Page 2 Alurack KTM 990 Supermoto R Artikel-Nr.: 650763 01 01 schwarz/silber Montage Vorbereitung des Aluracks: Kunststoffblende vorsichtig abnehmen. Den beiliegenden TC-Bügel mit den Zylinderschrauben 6 x 12 hinten unter dem Alurack verschrauben. HINWEIS: Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker Topcases erforderlich.
- Page 3 Alurack KTM 990 Supermoto R Artikel-Nr.: 650763 01 01 schwarz/silber Montage Die so vorbereitete Adapterplatte wird zusammen mit den Originalhaltegriffen verschraubt.Originalschrauben entfallen. Montage der Adapterplatte vorne: Zur Befestigung werden vorne die Linsenkopfschrauben M8 x 65mm und U-Scheiben Ø8,4 verwendet. Montage der Adapterplatte hinten:...
- Page 4 Alurack KTM 990 Supermoto R Item - No.: 650763 01 01 black/silver Assembling instructions The kit includes the following parts: Quant item no. description Quant item no. description 700006881 Alurack allen screw M6 x12 700006882 bow for Alurack allen screw M6 x20 700006883 plastic cover for rack special washer 20 x 20 x ø6,4...
- Page 5 Alurack KTM 990 Supermoto R Item - No.: 650763 01 01 black/silver Assembling instructions Fastening of the bow for the Alurack: Dismantle the plastic cover of the Alurack. Fix the bow to the rack with allen screws M6 x 12.
- Page 6 Alurack KTM 990 Supermoto R Item - No.: 650763 01 01 black/silver Assembling instructions The prepared adapter plate will be fixed together with the handle bar. Original screws are obsolete. Fastening of the adapter plate front: Use filister head screws M8 x 65mm and washers Ø8,4.
- Page 7 Montage eines / Fastening of an EASYRACK anstelle des Aluracks / instead of the Alurack Montage Assembling instructions 700008650 Easyrack 700008650 Easyrack 700008647 Abdeckblende links 700008647 plastic cover left 700008648 Abdeckblende rechts 700008648 plastic cover right Easyrack und Alurack werden auf die gleiche Weise auf der beigefügten, motorradspezifischen Unterkonstruktion befestigt.
