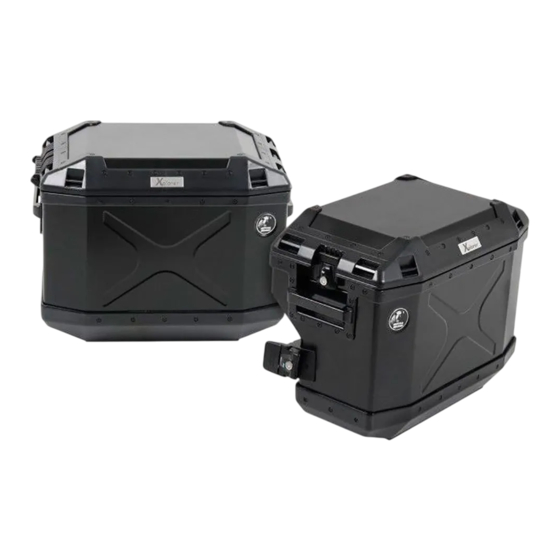

Cutout Set

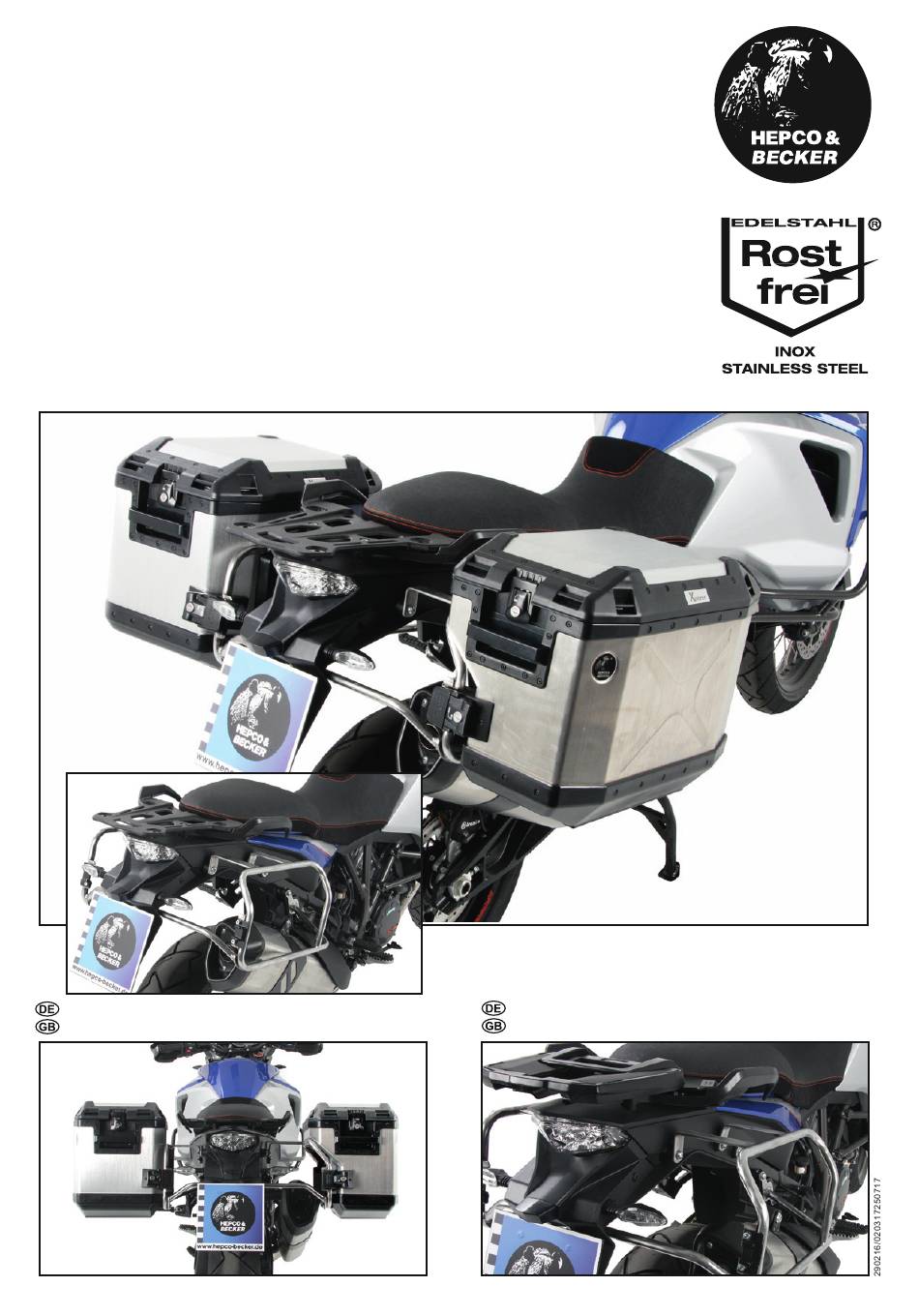

Kofferträger festverschraubt / side carrier firmly bolted
EDELSTAHL / STAINLESS STEEL
KTM 1290 Super Adventure / R / S / T
Artikel Nr.: / Item-no.:
6517533 00 22-00-40
silber / silver
6517533 00 22-01-40
schwarz / black
KTM 1050 Adventure / KTM 1190 Adventure / R
Artikel Nr.: / Item-no.:
6517519 00 22-00-40
silber / silver
6517519 00 22-01-40
schwarz / black
KTM 1090 Adventure
ab 2017/from 2017
Artikel Nr.: / Item-no.:
6517556 00 22-00-40
silber / silver
6517556 00 22-01-40
schwarz / black
Baubreite des Kofferträgers inkl. Koffern: 105 cm
Width of the side carrier incl. cases: 105 cm
KTM 1090 Adventure R
ab 2017/from 2017
Artikel Nr.: / Item-no.:
6517563 00 22-00-40
silber / silver
6517563 00 22-01-40
schwarz / black
Kombinierbar mit Easy-/Alurack
Carrier can be combined with Easy-/Alurack
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6517533 00 22-00-40
Summary of Contents for hepco & becker 6517533 00 22-00-40
- Page 1 Kofferträger festverschraubt / side carrier firmly bolted EDELSTAHL / STAINLESS STEEL KTM 1290 Super Adventure / R / S / T Artikel Nr.: / Item-no.: 6517533 00 22-00-40 silber / silver 6517533 00 22-01-40 schwarz / black KTM 1050 Adventure / KTM 1190 Adventure / R Artikel Nr.: / Item-no.:...
- Page 2 Cutout Set Kofferträger festverschraubt / side carrier firmly bolted KTM 1290 Super Adventure / R / S / T KTM 1190 Adventure / KTM 1090 Adventure/R KTM 1050 Adventure INHALT CONTENTS 610219 00 00 Xplorer Koffer Cutout 37 rechts - Xplorer case Cutout 37 right 610220 00 00 Xplorer Koffer Cutout 40 links - Xplorer case Cutout 40 left 700009202 Kofferträger rechts Cutout - Carrier right Cutout...
- Page 3 Cutout Set Kofferträger festverschraubt / side carrier firmly bolted KTM 1290 Super Adventure / R / S / T KTM 1190 Adventure / KTM 1090 Adventure/R KTM 1050 Adventure BENÖTIGTE WERKZEUGE TOOLS REQUIRED Größe/Size 15-25 Ratsche Ratchet Größe/Size 10 Größe/Size 10 WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung.
- Page 4 Cutout Set Kofferträger festverschraubt / side carrier firmly bolted KTM 1290 Super Adventure / R / S / T KTM 1190 Adventure / KTM 1090 Adventure/R KTM 1050 Adventure MONTAGEANLEITUNG MONTAGEANLEITUNG MOUNTING INSTRUCTION MOUNTING INSTRUCTION Fahrtrichtung In die freien vorderen Gewinden links und rechts, die Torxschrauben M8x16 mit den Karosseriescheiben Ø8,4xø24 als Abdeckung driving direction einschrauben.
- Page 5 Cutout Set Kofferträger festverschraubt / side carrier firmly bolted KTM 1290 Super Adventure / R / S / T KTM 1190 Adventure / KTM 1090 Adventure/R KTM 1050 Adventure MONTAGEANLEITUNG MONTAGEANLEITUNG MOUNTING INSTRUCTION MOUNTING INSTRUCTION Montage Kofferträger unten rechts: Durch den Fahrzeugrahmen in die Auspuffhalterung einschrauben.
- Page 6 Cutout Set Kofferträger festverschraubt / side carrier firmly bolted KTM 1290 Super Adventure / R / S / T KTM 1190 Adventure / KTM 1090 Adventure/R KTM 1050 Adventure HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses: Die Adpater werden mit den VA-Torx Schrauben M6 x 16, U-Scheiben ø6,4 und selbstsichernde Muttern M6 am Kofferträger...
