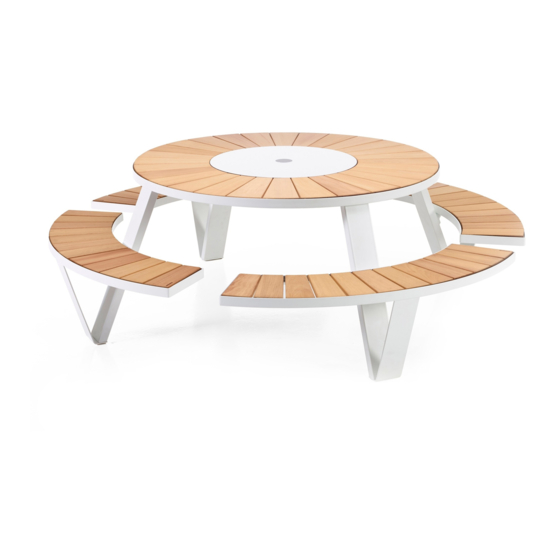

Pantagruel picnic

Assembly instructions, how to use, useful tips for keeping

MANUAL

your tool for togetherness in shape.

LAB006

EN – NL – DE – FR

Need help?

Do you have a question about the Pantagruel picnic and is the answer not in the manual?

Questions and answers

Summary of Contents for Extremis Pantagruel picnic

Page 1 Pantagruel picnic Assembly instructions, how to use, useful tips for keeping MANUAL your tool for togetherness in shape. LAB006 EN – NL – DE – FR...
Page 3 IMPORTANT! RETAIN FOR FUTURE REFERENCE: READ CAREFULLY. BELANGRIJK! LEES DIT DOCUMENT AANDACHTIG EN BEWAAR HET VOOR TOEKOMSTIGE RAADPLEGING! WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN! IMPORTANT! LISEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE!
Page 4 Do not use power tools!
Page 7 Table of contents Mounting kit Exploded view Assembly Pantagruel picnic Assembly backrest Assembly with Inumbra Assembly with Inumbrina Warnings – Assembly text instructions – Maintenance...
Page 8 Mounting kit PAN169 PAN181 8 x M8x25 din 7991 4 x Base plate Mounting kit to fix base plate to legs...
Page 9 PAN170 PAN171 16 x M8 din 137 16 x M8x12 din 912 16 x M10x24 din 912 Mounting kit to fix legs to bench Mounting kit to fix legs to the tabletop PAN168 1 x M6 din 985 4 x wheel 4 x M6 din 985 4 x M6x16 din 7984 Mounting kit to fix Lazy Susan to tabletop...
Page 10 Optional backrest PAN183 2 x Left clip 2 x Right clip 4 x M10 din 127b 4 x M10 din 126 4 x M10x25 din 933 Mounting kit to fix 2 backrests to bench Optional Inumbr(in)a connection piece INU183 4 x M8 4 x M8x12 Mounting kit to fix Inumbra or Inumbrina connection...
Page 11 Exploded view...
Page 12 Assembly Pantagruel picnic N° 4/5/6 N° 13 45’ p 26 PAN169 PAN181 PAN019 4 x Floor fastening plate 8 x M8x25 4 x Base plate...
Page 13 PAN170 16 x M8 16 x M8x12 PAN171 16 x M10x24...
Page 15 PAN168 4 x wheel 4 x M6 4 x M6x16 PAN168 4 x M6...
Page 16 Assembly backrest N° 17 10’ p 27 2 x Left clip 2 x Right clip...
Page 17 4 x M10 4 x M10 4 x M10x25...
Page 18 Assembly with Inumbra N° 5 20’ p 27 INU183 4 x M8 4 x M8x12...
Page 19 Close Open The parasol should always by fully opened or completely closed!
Page 20 Assembly with Inumbrina N° 5 20’ p 27...
Page 21 INU183 4 x M8 4 x M8x12...
Page 23 Close Open The parasol should always by fully opened or completely closed!
Page 24 ASSEMBLY INSTRUCTIONS • Thorough cleaning with Extremis Wood Cleaner. Pantagruel picnic - p12 • We strongly recommend that you treat your wood with wood oil to protect it from stains - Small 1.
Page 25 For a thorough cleaning, we it. Now open the parasol by inserting the handle can recommend our Extremis Wood Cleaner. This...
Page 26 Needless to say we strongly sponge is made of melamine resin and wears away recommend to do this once a year. Extremis Wood with use. The sponge is very easy to use and gives Protector is a 100% natural product based on linseed results up to 26 times faster than a traditional mi- oil.
Page 27 We do not advise using bleach if you are surrounded by a body of water or another environment that could be affected. If stains and/or mildew marks are severe, the quantity of bleach may be increased. Watch the maintenance video on our website: www.extremis.com/maintenance...
Page 28 • Uv-kleurvastheid: 7/8 (ISO 105-B02). van het hout onherstelbaar beschadigt. • Grondig reinigen met Extremis Wood Cleaner. • Wij raden u ten zeerste aan om uw hout te MONTAGE INSTRUCTIES behandelen met houtolie om het te beschermen Pantagruel picnic - p12 tegen vlekken.
Page 29 optionele grondverankeringsplaatje, met het onderaan door de tafel te steken. gaatje naar binnen gericht. Gebruik hiervoor de 3. Leg nu de Lazy Susan terug op zijn plaats. bevestigingsmiddelen die meest geschikt zijn 4. Plaats de Inumbra op de rvs buis en zet deze voor de ondergrond waarop de Pantagruel moet vast door de meegeleverde hendel in het staan) aan de poot met 2 bouten M8x25 maar...
Page 30 REINIGEN traag kan verdampen. Voor een grondige reiniging Geregeld raden wij Extremis Wood Cleaner aan. Dit is een bio- Gebruik Extremis Multi Cleaner, een 100% bio- logisch afbreekbare reinigingsshampoo voor houten logisch afbreekbaar schoonmaakmiddel, of een meubels.
Page 31 Bleekmiddelen hardnekkige vlekken. Je kunt ze ook met aceton ver- kunnen schadelijk zijn voor de natuur rondom jou. wijderen. Je mag het Extremis wondersponsje alleen Daarom raden wij af om bleekmiddelen te gebruiken gebruiken als hardnekkige vlekken na een normale...
Page 32 • Wir empfehlen, das Holz zur Fleckenvorbeugung mit Öl zu behandeln. Dabei können auch kleine Pantagruel picnic - p12 Risse und Spalten entstehen. Wir empfehlen 1. Legen Sie die Tischplatte diagonal auf Böcke. jedem, die Möbel mit unserem Holzschutz zu 2.
Page 33 M8x25 am Tischbein, aber ziehen Sie diese noch 2. Setzen Sie das Inumbra-Verbindungsstück in nicht ganz fest. Wiederholen Sie das bei allen die mittige Öffnung der Tischplatte ein. Achten Tischbeinen. Sie darauf, dass die konische Seite nach oben 3. Legen Sie die Bank umgekehrt auf einen Tisch gerichtet ist.
Page 34 26 Mal schneller ein als bei einem herkömmli- und Flecken geschützt ist, sollten Sie es unbedingt chen Mikrofasertuch. Das Wunderschwämmchen einmal pro Jahr ölen. Das Holzöl von Extremis ist ein ist die Lösung bei hartnäckigen Flecken, zum rein natürliches Produkt auf Leinölbasis. Das Öl ist...
Page 35 Ökosystemen zu verwenden. Bei entfernen. Verwenden Sie das Wunderschwämmchen starken Moder- oder Schimmelflecken kann die von Extremis, wenn nach der Reinigung gemäß Bleichmittelmenge gesteigert werden. Anleitung noch Flecken zu sehen sind. Der Schwamm besteht aus Melaminharz und löst sich bei der Reinigung auf.
Page 36 Sunbrella bois. • N’est pas imperméable, rangez à l’intérieur. • Nettoyage en profondeur avec Extremis Wood • Secouez ou brossez immédiatement la saleté. Cleaner. • Résistance des couleurs aux UV : 7/8 (ISO 105- •...
Page 37 INSTRUCTIONS DE MONTAGE montage. Passez les boulons dans le trou du dossier et serrez-les dans les étriers. Serrez les Pantagruel picnic - p12 boulons à l’aide d’une clé plate pour que les 1. Posez le plateau de table en diagonale sur des boulons ne se desserrent pas spontanément.
Page 38 Pour un nettoyage en profondeur, nous vous recommandons ENLEVER DES TACHES notre Extremis Wood Cleaner. Il s’agit d’un sham- Uniquement si rien d’autre ne marche pooing nettoyant biodégradable pour mobilier en Le magic eraser éliminer la plupart des taches tena- bois.
Page 39 Si les taches tenaces restent visibles après augmenter la quantité de Javel. traitement selon les instructions, vous pouvez utili- ser l’éponge Extremis Magic Eraser. Cette éponge en résine de mélamine s’use à l’usage. Elle est très facile d’utilisation et donne des résultats jusqu’à 26 fois plus rapides qu’un linge microfibre classique.
Page 40 All rights reserved. Unless otherwise specified, all designs and photographs contained in this publication are copyright protected and are the property of Extremis. No part of this publication may be copied or distributed without Extremis’ prior written consent. The names of the authors of photographs to which we do not hold rights are mentioned here. We have done our utmost to provide a...
