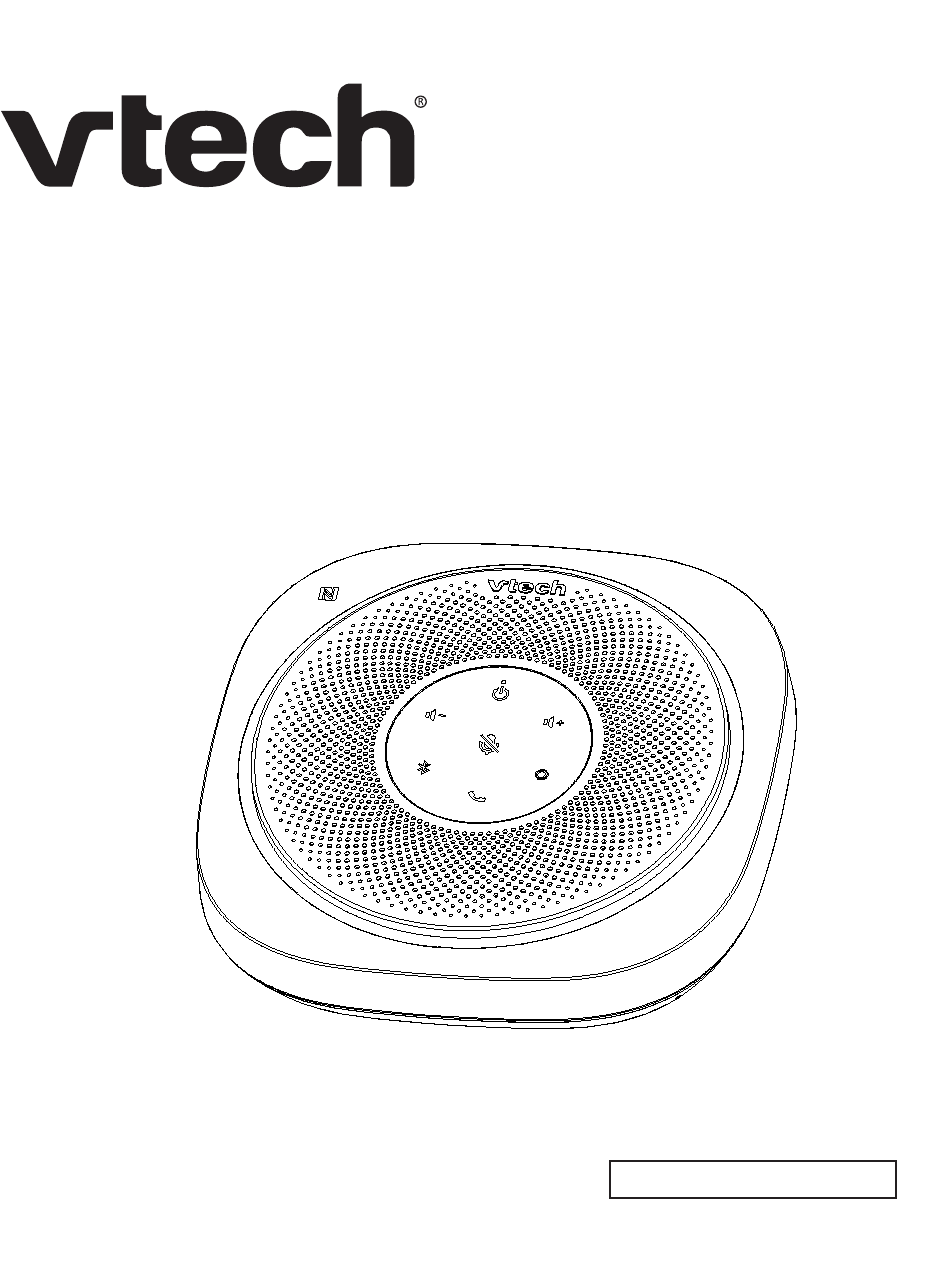

- Page 1 Bluetooth Conference Haut-parleur de conférence Speakerphone Bluetooth VCS601, VCS601-1, VCS601-2 VCS601, VCS601-1, VCS601-2 User Guide Guide d'utilisation Voir le français à la page 15.
-
Page 2: Important Safety Instructions
Important Safety Instructions When using your telephone equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury, including the following: 1. Read and understand all instructions. 2. Follow all warnings and instructions marked on the product. 3. -
Page 3: For Cul Compliance Only
14. Do not use the speakerphone or its connected telephone to report a gas leak in the vicinity of the leak. Under certain circumstances, a spark may be created when the adapter is plugged into the power outlet, or when the handset is replaced in its cradle. This is a common event associated with the closing of any electrical circuit. -
Page 4: What's In The Box
VTech product. Before using this product, please read the “Important safety instructions” on page 2-3 of this manual. This user guide provides a reference for the external features of the VCS601 Bluetooth Conference Speakerphone and basic installation instructions. -
Page 5: Charging The Battery
Charging the battery Built-in battery USB type C connnector < 8 hours not included USB type A connector Bluetooth Conference Speakerphone Connectors USB type A 3.5 mm audio USB type C connector input/output jack connector C300 PN: 00004584 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: 1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE;... - Page 6 Top view 8 multicolored NFC zone LED indicators (circle) Power LED Volume + Power key Volume – Mute key Bluetooth key Factory reset key Phone key Speaker LED Indicators Overview Power LED Power LED Color Pattern Description White Steady ON Power on and no USB power connected -OR-...
- Page 7 Multicolored LED indicators (circle) Definitions LED 8 LED 1 ON: LED steady on ON x s, Off x s: blinking, x seconds on, x seconds off LED 2 LED 7 LED 1-8 ON: Mute microphones LED 1-8 ON 0.12s, OFF 0.12s twice every 3 minutes: LED 6 LED 3 Low battery warning...
-
Page 8: Power On/Off
2. On your Windows PC or mobile device, open the Bluetooth menu. If necessary, start Bluetooth or WLAN scanning/detection. 3. Select VCS601 from the list of available devices. 4. If you are asked for a PIN code, enter 0000. If pairing is successful: The speakerphone plays three ascending tones. All the multicolored •... - Page 9 Pairing your mobile device using NFC NOTE: iPhone does not support Bluetooth pairing through NFC. 1. On your mobile device, turn NFC on. 2. Place the NFC zone of your mobile device against the NFC zone of the speakerphone (indicated When NFC is detected, the speakerphone plays a tone.
-
Page 10: Connecting A Headset
Volume • Press the key to increase listening volume by one step. • Press and hold the key to increase listening volume continuously. • Press the key to decrease listening volume by one step. • Press and hold the key to decrease listening volume continuously. In Bluetooth mode, the multicolored LEDs turn blue for two seconds to indicate the volume level. -
Page 11: Factory Reset
When the battery is low, the speakerphone beeps rapidly and all multicolored LEDs flash red rapidly every three minutes. The VTech Companion Devices app is available on the iTunes store and the Google Play store. This app enables you to perform the following functions on the VCS601 speakerphone: •... -
Page 12: Maintenance
Maintenance Taking care of your speakerphone • Your speakerphone contains sophisticated electronic parts, so you must treat it with care. • Avoid rough treatment. • Save the original packing materials to protect your speakerphone if you ever need to ship it. Avoid water and heat •... -
Page 13: Disclaimer And Limitation Of Liability
VTech Communications, Inc. and its suppliers assume no responsibility for any damage or loss resulting from the use of this user’s manual. VTech Communications, Inc. and its suppliers assume no responsibility for any loss or claims by third parties that may arise through the use of this product. -
Page 14: Technical Specifications
Technical Specifications Connections Bluetooth version Bluetooth 5.0 Bluetooth range Up to 10m Passive type USB type-C USB 2.0 USB type-A USB 2.0 Power Battery capacity 2 x 3.6V 2600mAh Li-ion (built-in) Battery model ICR18650-2.6Ah-3.6V- 1S1P Charging input (USB-C) 5V 1.3A Charging output 5V 2A max. -
Page 15: Instructions De Sécurité Importantes
Instructions de sécurité importantes Lorsque vous utilisez votre équipement téléphonique, des précautions de sécurité de base doivent toujours être prises pour réduire les risques d'incendie, d'électrocution et de blessure, notamment les suivantes : 1. Lisez et comprenez toutes les instructions. 2. - Page 16 14. N'utilisez pas le haut-parleur de conférence ou son téléphone connecté pour signaler une fuite de gaz à proximité de la fuite. Dans certaines circonstances, une étincelle peut être créée lorsque l'adaptateur est branché sur la prise de courant, ou lorsque le combiné est replacé dans son berceau. Il s'agit d'un événement courant associé...
-
Page 17: Inclus Dans L'emballage
Félicitations pour l'achat de votre nouveau produit VTech. Avant d'utiliser ce produit, veuillez lire les "Consignes de sécurité importantes" à la page 15-16 de ce guide d'utilisation. Ce guide d'utilisation constitue une référence pour les fonctions externes du haut-parleur de conférence Bluetooth VCS601 et les instructions d'installation de base businessphones.vtech.com... -
Page 18: Charger La Batterie
Charger la batterie Batterie intégrée Connecteur USB type C Connecteur < 8 heures pas inclu dans la boîte USB type A Haut-parleur de conférence Bluetooth Connecteurs Connecteur Connecteur Prise d'entrée/sortie USB type A USB type C audio de 3,5 mm C300 PN: 00004584 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. - Page 19 Top view Zone NFC Voyants à DEL multicolores Voyant à DEL (cercle) d'alimentation Touche Volume + d'alimentation Volume – Sourdine Touche Réinitialisation Bluetooth Touche de téléphone Haut-parleur Survol des indicateurs DEL Voyant d'alimentation à DEL Voyant Couleur Pattern Description d'alimentation Blanc En feu fixe Mise sous tension et aucune...
- Page 20 Voyants à DEL multicolores (cercle) Définitions DEL 8 DEL 1 ALLUMÉ : DEL allumé ALLUMÉ x s, ÉTEINTE x s: DEL clignote, x secondes DEL 2 DEL 7 allumé, x secondes éteinte Rouge DEL 1-8 ALLUMÉ : Mise en sourdine des microphones DEL 6 DEL 3 DEL 1-8 ALLUMÉ...
- Page 21 2. Sur votre ordinateur ou votre dispositif mobile Windows, ouvrez le menu Bluetooth. Si nécessaire, lancez le balayage/détection Bluetooth ou WLAN. 3. Sélectionnez VCS601 de la liste de dispositifs disponibles. 4. Si on vous demande un NIP, entrez 0000. •...
- Page 22 Jumelage de votre dispositif mobile à l'aide de NFC REMARQUE : iPhone n'est pas compatible avec le jumelage NFC. 1. Sur votre dispositif mobile, activer la fonction NFC. 2. Placez la zone NFC de votre dispositif mobile contre la zone NFC du haut-parleur de conférence (indiqué...
-
Page 23: Connexion D'un Casque D'écoute
Volume • Appuyez sur la touche pour augmenter le volume d'écoute d'un niveau. • Maintenez enfoncée la touche pour augmenter le volume d'écoute en continu. • Appuyez sur la touche pour diminuer le volume d'écoute d'un niveau. • Maintenez enfoncée la touche pour diminuer le volume d'écoute en continu. -
Page 24: Réinitialisation Des Réglages Par Défaut
Appli L'appli VTech Companion Devices est disponible sur l'iTunes store et le Google Play store. Cette appli vous permet d'exécuter les fonctions suivantes sur le haut-parleur de conférence VCS601 : •... -
Page 25: Entretien
Entretien Prendre soin de votre haut-parleur de conférence • Votre haut-parleur de conférence contient des pièces électroniques sophistiquées, vous devez donc le traiter avec soin. • Évitez de le maltraiter. • Conservez les matériaux d'emballage d'origine pour protéger votre kit mains libres si vous devez l'expédier. - Page 26 Conformité Article 15 de la FCC Cet équipement a été testé et déclaré conforme aux exigences d'un appareil numérique de classe B selon l'article 15 des règlements de la Commission fédérale des communications (FCC). Ces exigences sont destinées à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
-
Page 27: Spécifications Techniques
peuvent causer un fonctionnement indésirable de l'appareil. L'appareil est conforme aux directives d'exposition aux RF, les utilisateurs peuvent obtenir des informations canadiennes sur l'exposition aux RF et la conformité. La distance minimale du corps pour utiliser l'appareil est de 20 cm (8 pouces). La confidentialité... - Page 28 VTECH COMMUNICATIONS LTD. A member of THE VTECH GROUP OF COMPANIES. Distributed in the U.S.A. by VTech Communications Inc., Tigard, Oregon 97223. VTech is a registered trademark of VTech Holdings Limited. Copyright © 2022 for VTECH COMMUNICATIONS LTD. All rights reserved.
