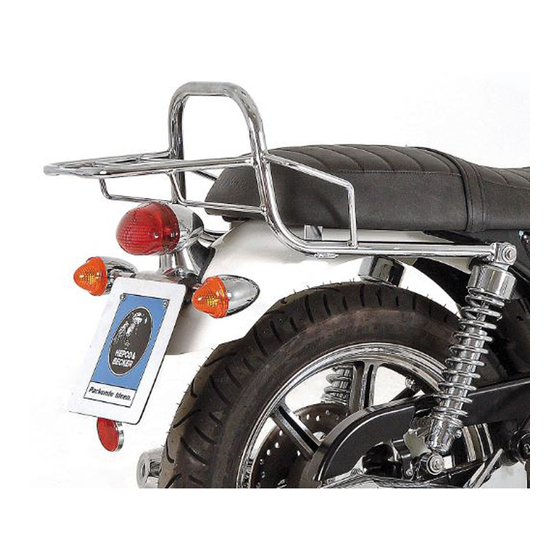

Gepäckbrücke
Triumph Bonneville
Artikel-Nr.:
650774 01 02 chrom
Hinweis: Kein Alu Standard Topcase möglich!
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
700006319 Gepäckbrücke
1
700006320 Schraubensatz:
2
Flanschkopfschrauben M8 x 20
2
Linsenschrauben M8 x 16
2
Karosseriescheiben ø8,4 x 24 mm
Anzugsmomente des Motorradherstellers beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Weiteres Zubehör: www.hepco-becker.de
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tipp: Schrauben sie alle Teile an und lassen sie die
zugänglichen Schrauben etwas locker. Nachdem alles
montiert ist, werden alle Schrauben auf das
entsprechende Anzugsmoment angezogen. Dadurch wird
sichergestellt, dass das Produkt spannungsfrei angebaut
ist. Damit ist eine lange Lebensdauer sichergestellt!
Tel.: 06331 - 1453 - 100
Fax: 06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
1
Advertisement
Related Manuals for hepco & becker 650774 01 02 chrom
Summary of Contents for hepco & becker 650774 01 02 chrom
- Page 1 Gepäckbrücke Triumph Bonneville Artikel-Nr.: 650774 01 02 chrom Hinweis: Kein Alu Standard Topcase möglich! Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Tipp: Schrauben sie alle Teile an und lassen sie die 700006319 Gepäckbrücke zugänglichen Schrauben etwas locker. Nachdem alles...
- Page 2 Gepäckbrücke Triumph Bonneville Artikel-Nr.: 650774 01 02 chrom Montage Vorbereitung: Sitzbank demontieren. Die hinteren Blinker verbleiben in der Originalposition Befestigung der Gepäckbrücke oben links und rechts: Außen an den oberen Federbeinverschraubungen mit den Originalschrauben und -scheiben, wobei zusätzlich zwischen Federbeinen und Haltelaschen jeweils eine Karosseriescheibe ø8,4 x 24 verschraubt wird.
- Page 3 Rear rack Triumph Bonneville Item-no.: 650774 01 02 chrome Note: No Alu Standard top case possible! Assembling instructions The kit includes the following parts: Quant item no. description 700006319 rear carrier 700006320 screw kit: Tip: Fit all parts and srew on not too strong. flange screw M 8 x 20 After mounting all parts, the screws should be tightened filister head screw M 8 x 16...
- Page 4 Rear rack Triumph Bonneville Item-no.: 650774 01 02 chrome Assembling instructions Preparing: Dismantle seat. Blinkers remain in their original position. Fastening of the rear rack top left+right: At the top fixing point of the strut mounting with original screw and -nut. Sandwich body washer ø8,4 x 24 between strut and rack.
