Kofferträger
TRIUMPH Tiger 800/XC
bis Baujahr 2014
Artikel-Nr.: 650.7505 00 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1x 700007473
Kofferträger links
1x 700007474
Kofferträger rechts
1x 700007475
Verbindungsbügel
1x 700007476
Halteadapter oben rechts
1x 700007477
Halteadapter oben links
1x 700007478
Halteadapter unten rechts
1x 700007479
Halteadapter unten links
2x 150.897
Linsenkopfschraube M8 x 50mm
4x 151.229
Senkschraube M8 x 80mm
Abbildung zeigt als weiteres Zubehör Alurack
Stück Bestellnr.
4x 150.828
4x 150.762
6x 150.800
4x 150.809
8x 150.809
8x 150.810
2x 151.302
4x 150.825
6x 151.070
6x 151.071
6 5
3
9
8
Bezeichnung
Sechskantschraube M6 x 16mm
Inbusschraube M6 x 18mm
selbstsichernde Mutter M8
selbstsichernde Mutter M6
U-Scheibe Ø6,4
U-Scheibe Ø8,4
Senkscheibe Ø8,4mm x Ø25mm
Aludistanz Ø18 x Ø9 x 20mm
Lock it Systemschraube
Lock it Sicherungsscheibe
Baubreite des Kofferträgers 56,5 cm zzgl. Kofferbreite
6
2
4
5
7
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 650.7505 00 01
Summary of Contents for hepco & becker 650.7505 00 01

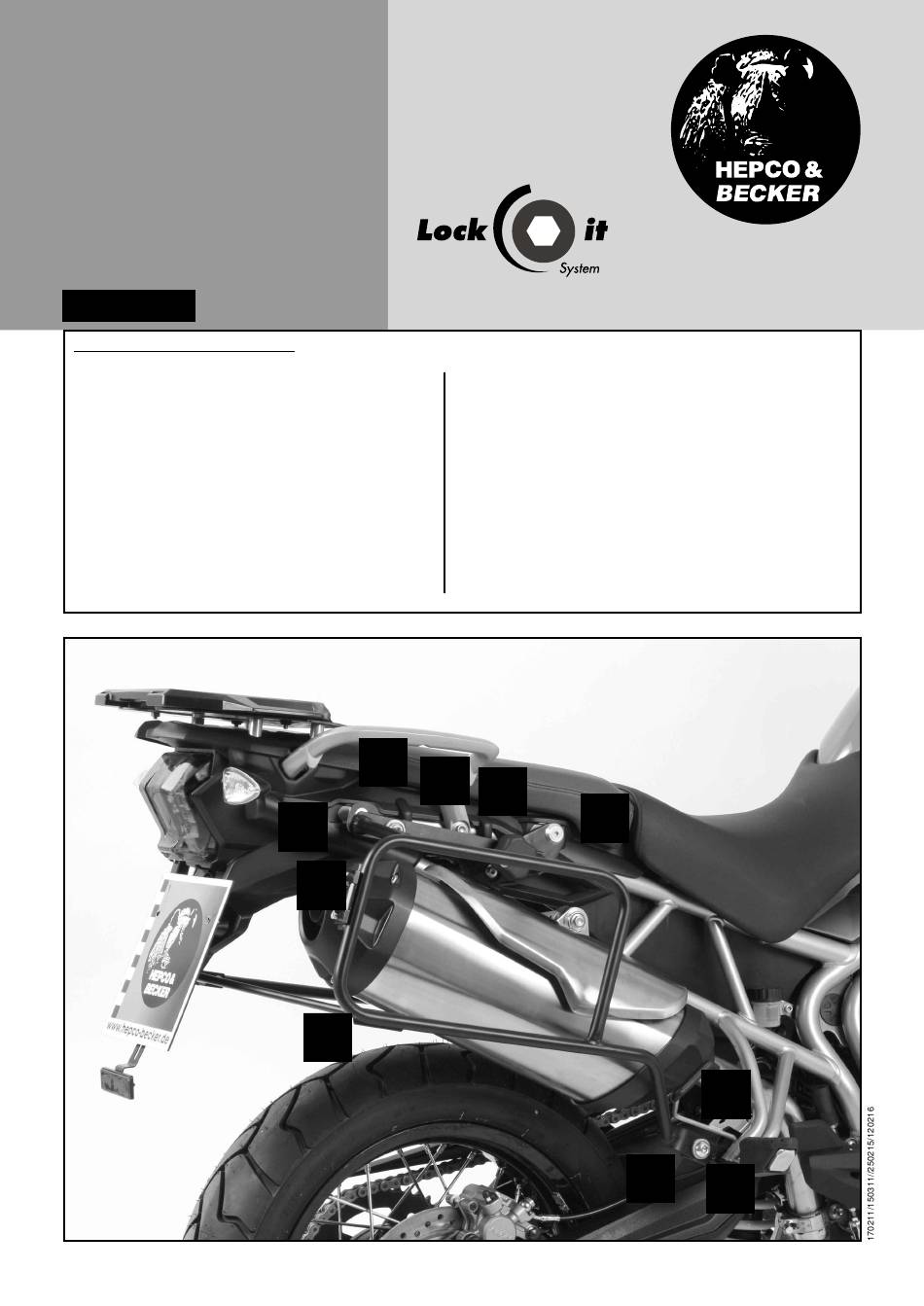

- Page 1 Kofferträger TRIUMPH Tiger 800/XC bis Baujahr 2014 Artikel-Nr.: 650.7505 00 01 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung 1x 700007473 Kofferträger links 4x 150.828 Sechskantschraube M6 x 16mm 1x 700007474 Kofferträger rechts 4x 150.762...
- Page 2 Kofferträger TRIUMPH Tiger 800/XC bis Baujahr 2014 Artikel-Nr.: 650.7505 00 01 schwarz Montage Vorbereitung: Original-Schrauben seitlich am Rahmenheck lösen - diese entfallen. Die hinteren Blinker verbleiben in Originalposition. Tipp: Schrauben sie alle Teile an und lassen sie die zugänglichen Schrauben etwas locker.
- Page 3 Kofferträger TRIUMPH Tiger 800/XC bis Baujahr 2014 Artikel-Nr.: 650.7505 00 01 schwarz Montage Montage der unteren Halteadapter rechts und links: Diese werden an den Soziusfußrasten befestigt. Der Halteadapter wird unten in das offene Rohr gesteckt und mit einer Linsenkopfschraube M8 x 50mm, U-Scheiben Ø8,4 und selbstsichernder...
- Page 4 Kofferträger TRIUMPH Tiger 800/XC bis Baujahr 2014 Artikel-Nr.: 650.7505 00 01 schwarz Montage Montage der Kofferträger links / rechts: Die vorbereiteten Kofferträger werden an den Halteadaptern mittels der Lock it System-Schrauben befestigt. ACHTUNG: Lock it System-Schrauben nicht überdrehen ! Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar einrastet...
- Page 5 Kofferträger TRIUMPH Tiger 800/XC bis Baujahr 2014 Artikel-Nr.: 650.7505 00 01 schwarz Montage Hinweise zur Koffermontage Montage des Metalladapters zum Einhaken des Kofferhalteschlosses HINWEIS : die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Inbusschrauben M6 x 18,...
-
Page 6: Assembling Instructions
Side carrier TRIUMPH Tiger 800/XC up to date of manufacture 2014 Item-No.: 650.7505 00 01 black Assembling instructions The kit includes the following parts: Quant item no. description Quant item no. description 1x 700007473 carrier left 4x 150.828 hexagon bolt M6 x 16mm... - Page 7 Side carrier TRIUMPH Tiger 800/XC up to date of manufacture 2014 Item-No.: 650.7505 00 01 black Assembling instructions Preparing: Dismantle screws at the frame - screws are obsolete. Blinkers remain in their original position. Tip: Fit all parts and screw on not too strong.
- Page 8 Side carrier TRIUMPH Tiger 800/XC up to date of manufacture 2014 Item-No.: 650.7505 00 01 black Assembling instructions Fastening of the front adapters left + right: adapters will be fixed at the footrests. Change footrest bolt with filister head screw M8 x 50mm and washer. Secure it with washer Ø8,4 and self lock nut M8.
- Page 9 Side carrier TRIUMPH Tiger 800/XC up to date of manufacture 2014 Item-No.: 650.7505 00 01 black Assembling instructions Fastening of carrier : The carriers will now be fixed to the adapter with Lock it -screws Attention ! Don´t overturn the Lock it screw ! Rotate slowly one quarter of a turn until screw engages.
-
Page 10: Anti-Theft-Device
Side carrier TRIUMPH Tiger 800/XC up to date of manufacture 2014 Item-No.: 650.7505 00 01 black Assembling instructions Hint: assembling side cases Fastening of adapter to hook in the fixing lock Hint : The adapters are enclosed with the side cases.
