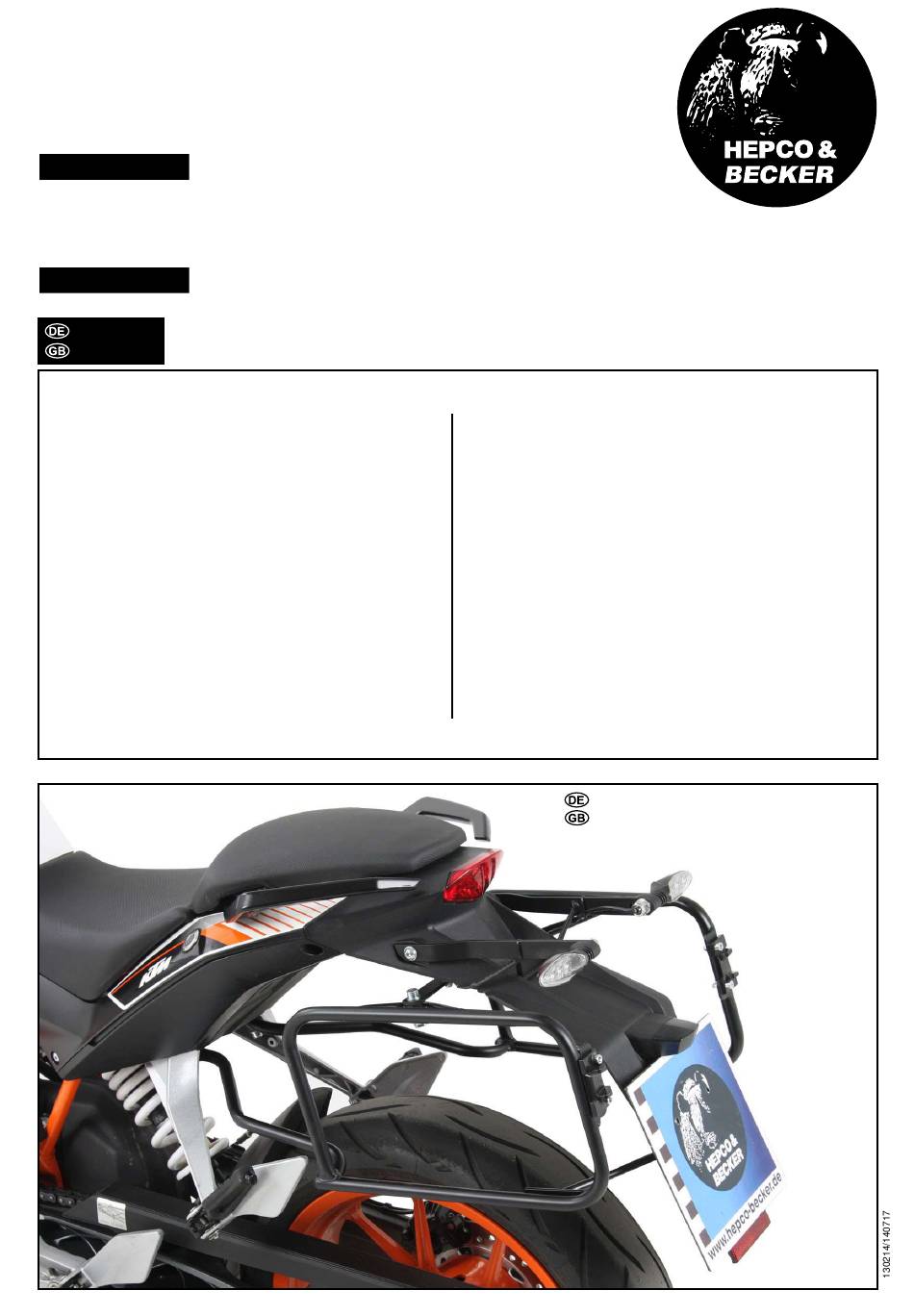

hepco & becker 6507504 00 01 Installation Instructions Manual

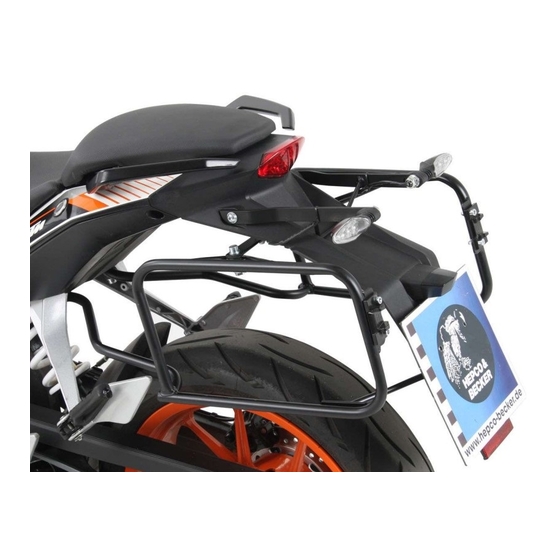

Kofferträger / Side carrier
KTM 125 Duke
Baujahr 2011-2016 / date of manufacture 2011-2016
KTM 200 Duke
Baujahr 2012-2013 / date of manufacture 2012-2013
Artikel Nr.: / Item-no.:
7504
650 00 01
schwarz/black
KTM 390 Duke
Baujahr 2013-2016 / date of manufacture 2013-2016
Artikel Nr.: / Item-no.:
7518
650 00 01
schwarz/black
INHALT
CONTENTS
1 700008364
1 700008365
1 700008366
1 700008367
1 700008368
1 Schraubensatz:
2 Linsenkopfschraube M 8 x 20
4 Zylinderschraube ISK M6 x 16
2 Zylinderschrauben ISK M6 x 45
2 Zylinderschrauben ISK M8 x 45
2 Zylinderschrauben M8 x 40
4 Sechskantschrauben M6 x 16
10 U-Scheibe ø6,4
6 U-Scheibe ø8,4
4 Selbstsichernde Mutter M6
2 Selbstsichernde Mutter M8
2 Tensilockmutter M8
2 Alu-Distanzen ø18 x ø7 x 20 mm
2 Stahldistanzen ø10 x ø 7 x 7mm
4 Kunststoffkappen M6
4 Blinkerverlängerung 15 cm m.Stecker
8 Stecker (4xplus/4x minus)
2 Kabelbinder klein, schwarz
1 Schrumpfschlauch 25 cm
Kofferträger, links
Kofferträger, rechts
Blinkerhalter
Halteadapter
Verbindungsbügel
1 700008364
1 700008365
1 700008366
1 700008367
1 700008368
1 Screw set:
2 filister head screw M 8 x 20
4 allen screw M 6 x 16
2 allen screw M6 x 45
2 allen screw M8 x 45
2 allen screw M8 x 40
4 hexagon bolt M6 x 16
10 washer ø6,4
6 washer ø8,4
4 self-nock nut M6
2 self-nock nut M8
2 tensilock nut M8
2 alu spacer ø18 x ø7 x 20 mm
2 steel spacer ø10 x ø 7 x 7mm
4 plastic cap M6
4 turn signal cable extension 15 cm
8 plug (4x male/4x female)
2 cable tie small, black
1 shrink tubing 25 cm
Baubreite des Kofferträgers ohne Koffer: 36 cm
Width of the side carrier without cases: 36 cm
carrier, left
carrier,right
turn signal holder
adapter
bracing bow
1
