hepco & becker 650.784 0101 Assembling Instructions

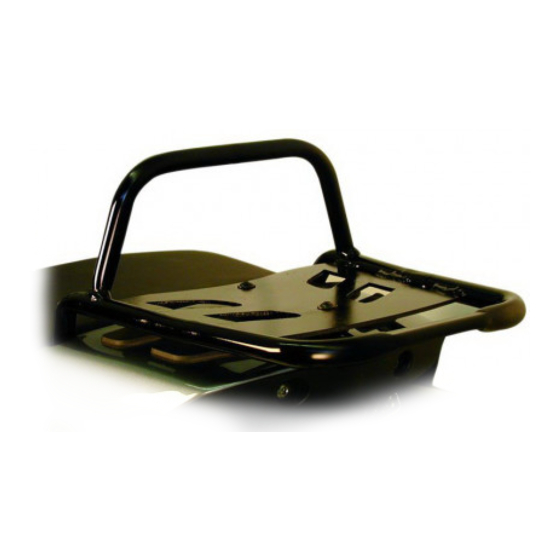

Gepäckbrücke
DUCATI MULTISTRADA
Artikel-Nr.: 650.784 0101 schwarz
Der Bausatz umfaßt folgende Teile:
1 Gepäckbrücke
4 Inbusschrauben M6 x 25
4 U-Scheiben ø6,4
4 Aludistanzen ø18 x ø7 x 10 mm
1 Aludistanz ø15 x ø9 x 10 mm
1 Aludistanz ø15 x ø9 x 15 mm
1 Senkkopfschraube M6 x 25
1 Senkkopfschraube M6 x 30
2 Senkscheiben ø6,4
Montage
Vorbereitung:
Die hinteren Blinker verbleiben in der Originalposition. Soziussitzbank und Originalhaltebügel demontieren.
Die Heckverkleidungsschrauben (oben mittig) demontieren.
Befestigung der Gepäckbrücke:
Diese von vorne aufschieben.
Verschraubung vorne:
An den Verschraubungspunkten des Originalhaltebügels. Jeweils eine Aludistanz ø18 x ø7 x 10mm als
Abstandshalter zwischenfügen. Zur Verschraubung die Inbusschrauben M6 x25 nebst U-Scheiben ø6,4
verwenden.

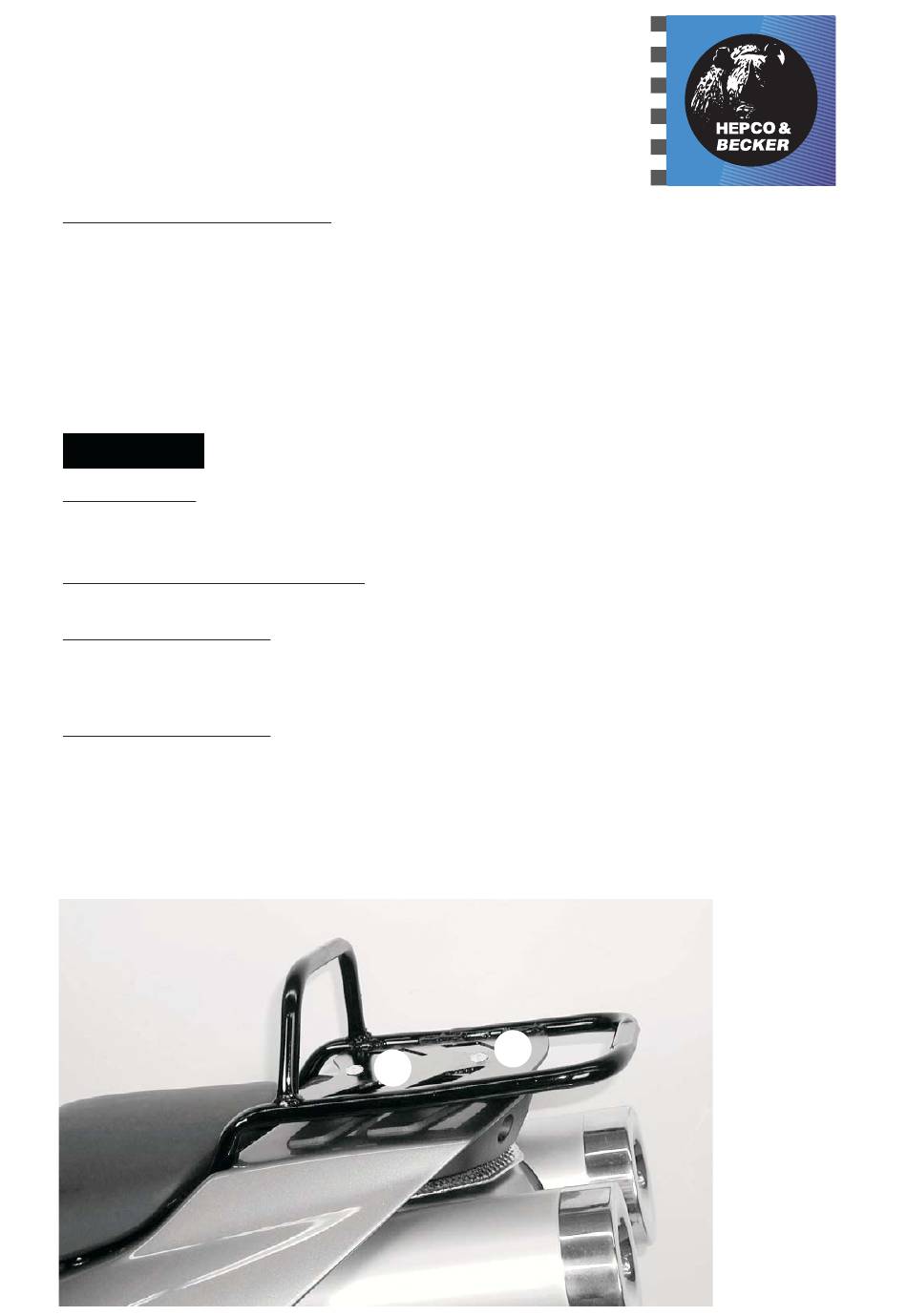

Verschraubung oben:
Vorne (B) mit der Senkkopfschraube M6 x 25 und Senkscheibe ø6,4
Aludistanz ø15 x ø9 x 10 mm zwischen Heckteil und Brücke fügen.
Hinten (C) mit der Senkkopfschraube M6 x 30 und Senkscheibe ø6,4
Aludistanz ø15 x ø9 x 15 mm zwischen Heckteil und Brücke fügen.
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren.
Bitte beachten Sie die beigefügten Serviceinformationen.
C
B
