hepco & becker Easyrack Mounting Instructions

Easyrack
Artikel Nr.: / Item-no.:
7520
661 01 01
TRIUMPH Street Triple 675/R
Baujahr 2013-2016 / date of manufacture 2013-2016
INHALT
CONTENTS
1x 700008130 Halteadapter vorne
1x 700008131 Halteadapter oben
1x 700008132 Rohrträger links
1x 700008133 Rohrträger rechts
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x Schraubensatz:
4x Zylinderschrauben ISK M8 x 25
4x Zylinderschrauben ISK M6 x12
4x Zylinderschrauben ISK M6 x 20
4x Zylinderschrauben ISK M6x35
2x Zylinderschrauben ISK M8x35
4x U-Scheiben Ø6,4xØ18x3mm
4x U-Scheibe ø6,4
10x U-Scheibe ø8,4
4x Selbstsichernde Mutter M6
4x Selbstsichernde Mutter M8
4x Viereck-Scheiben 20 x 20 x ø6,4
4x Aludistanz Ø15xØ9x10mm
2x Aludistanz Ø18xØ9x5mm
1x 700008130 adapter front
1x 700008131 adapter top
1x 700008132 tube adapter left
1x 700008133 tube adapter right
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:

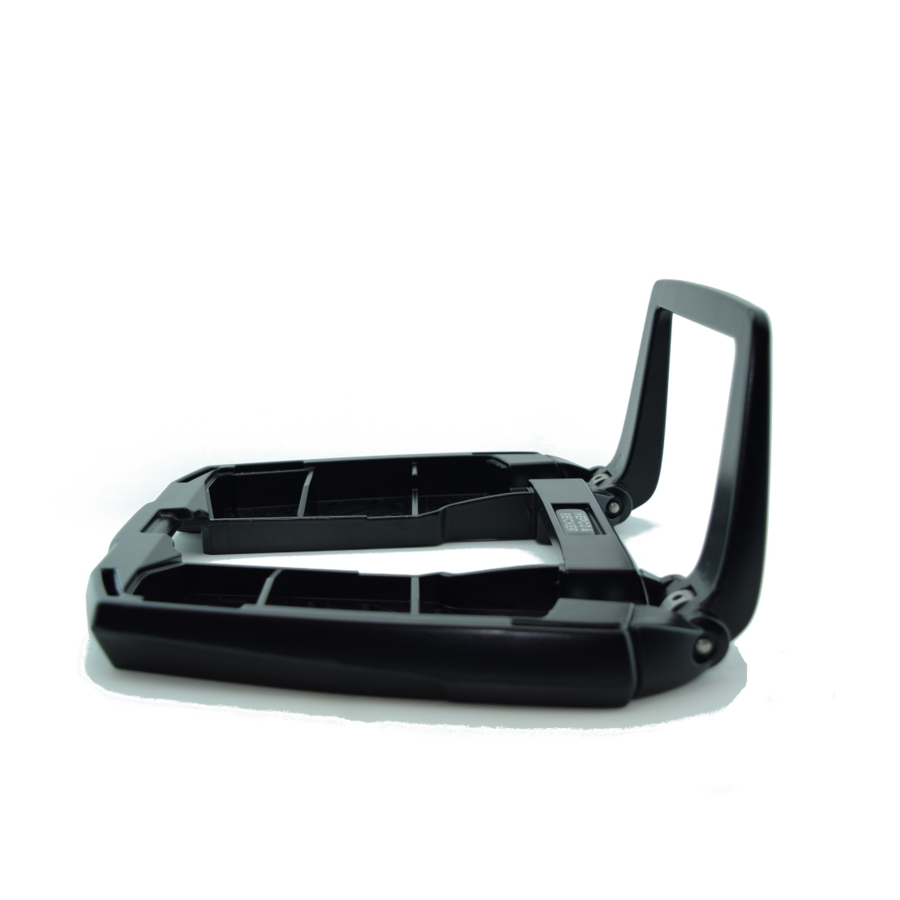

1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x Screw kit:
4x allen screw M8 x 25
4x allen screw M6 x12
4x allen screw M6 x 20
4x allen screw M6x35
2x allen screw M8x35
4x washer Ø6,4xØ18x3mm
4x washer ø6,4
10x washer ø8,4
4x self lock nut M6
4x self lock nut M8
4x special washer 20 x 20 x ø6,4
4x alu spacer Ø15xØ9x10mm
2x alu spacer Ø18xØ9x5mm
Alurack
Artikel Nr.: / Item-no.:
650
schwarz/black
7520
01 01
schwarz/black
Easyrack
Alurack
Kombinierbar mit C-Bow Halter / Combinable with C-Bow holder
6307520 00 01
1
