Easyrack
Artikel Nr.: / Item-no.:
7523
661
01 01

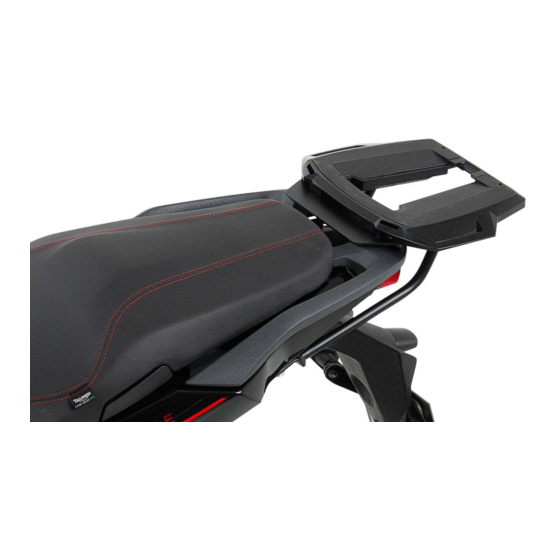

TRIUMPH Tiger 1050 Sport
ab Baujahr 2013 / from date of manufacture 2013
INHALT
CONTENTS
1
700008236
Bei Bestellung eines Aluracks zusätzlich:
1x
799.901HB Alu-Rack
1x
799.902HB TC-Bügel für Alu-Rack
1x
799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x
700008650 Easyrack
1x
700008647 Abdeckblende links
1x
700008648 Abdeckblende rechts
Schraubensatz:
4
Zylinderschraube ISK M6 x12
4
Zylinderschraube ISK M6 x 20
2
Senkschrauben M8x40
4
Zylinderschraube ISK M8x40
4
U-Scheibe ø6,4
4
U-Scheibe ø8,4
4
Selbstsichernde Mutter M6
4
Viereck-Scheiben 20 x 20 x ø6,4
4
Aludistanz Ø18xØ9x20 mm
Alurack
Kombinierbar mit Originalkoffern
Combinable with original cases
Alurack
Artikel Nr.: / Item-no.:
650
schwarz/black
Adapterplatte
7523
01 01
schwarz/black
1
When ordering a Alurack:
1x
1x
1x
When ordering a Easyrack:
1x
1x
1x
Screw kit:
4
4
2
4
4
4
4
4
4
700008236
adapter plate
799.901HB alu-rack
799.902HB bow for Alu-rack
799.903HB plastic cover for rack
700008650 Easyrack
700008647 plastic cover left
700008648 plastic cover right
allen screw M6 x12
allen screw M6 x 20
countersunk screw M8x40
allen screw M8x40
washer ø6,4
washer ø8,4
self lock nut M6
special washer 20 x 20 x ø6,4
alu spacer Ø18xØ9x20 mm
Easyrack
1
