D-Link

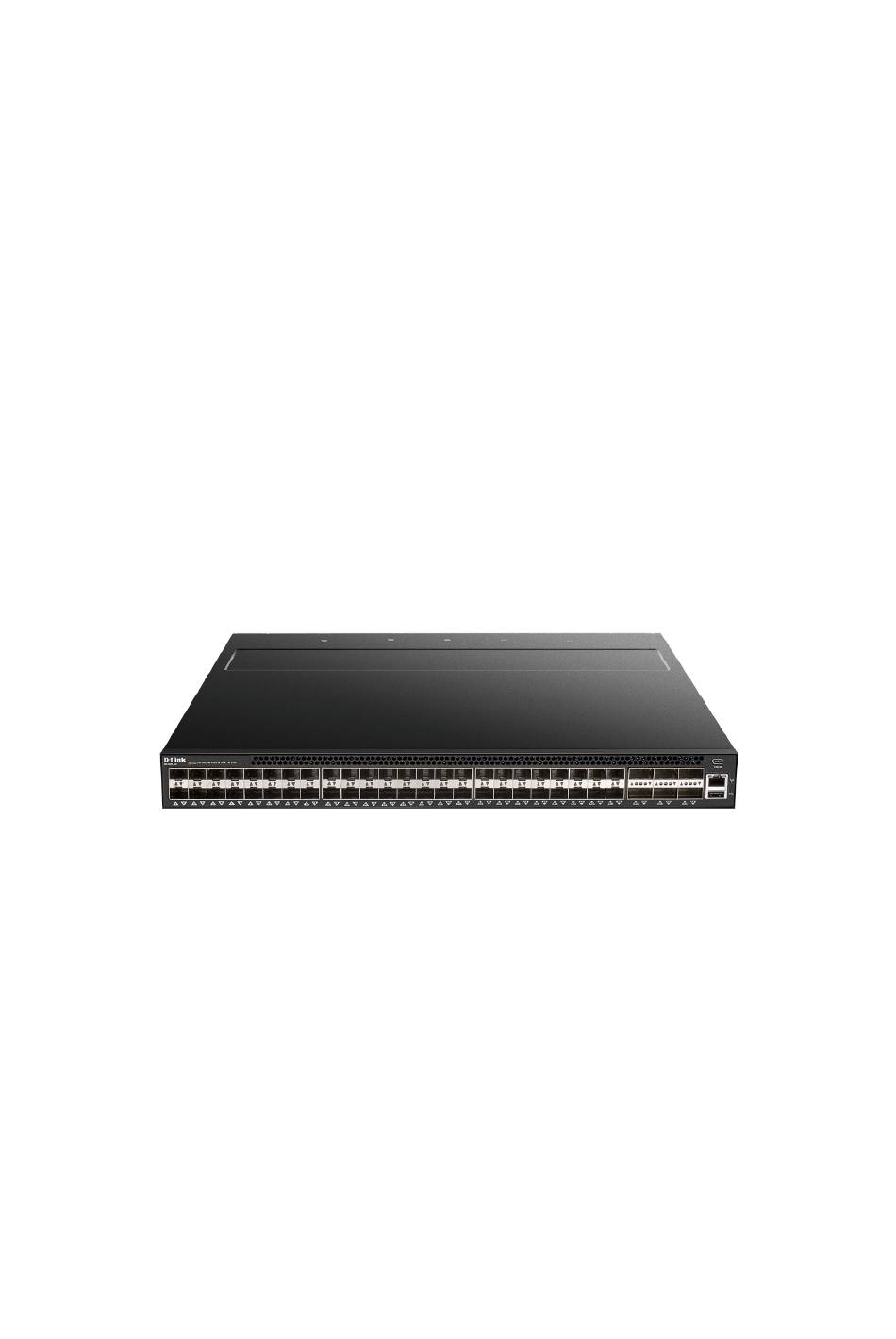

DXS-5000-54S
48-port 10G SFP+, 6-port 40G QSFP+ interfaces data center switch with
2 front-to-back AC PSUs, 4 front-to-back fan modules
Управляемый L3 коммутатор с 48 портами 10GBase-X SFP+,
6 портами 40GBase-X QSFP+,
2 источниками питания AC и 4 вентиляторами
Quick Installation Guide
Краткое руководство по установке
Advertisement
Table of Contents
Related Manuals for D-Link DXS-5000-54S
Summary of Contents for D-Link DXS-5000-54S
- Page 1 D-Link DXS-5000-54S 48-port 10G SFP+, 6-port 40G QSFP+ interfaces data center switch with 2 front-to-back AC PSUs, 4 front-to-back fan modules Управляемый L3 коммутатор с 48 портами 10GBase-X SFP+, 6 портами 40GBase-X QSFP+, 2 источниками питания AC и 4 вентиляторами...
-
Page 2: Package Contents
Open the shipping carton of the switch and carefully unpack its contents. Please consult the packing list to make sure all items are present and undamaged. If any item is missing or damaged, please contact your local reseller for replacement. One DXS-5000-54S switch Two AC power cords ... - Page 3 STAT Solid green The diagnostic test was successfully completed. Solid amber The self-diagnostics system has detected a fault. Light off The system is down, the switch is booting up, or the network OS did not boot up normally. Link/Activity/Speed Solid green There is a secure 10/40 Gbps connection at the port.
-
Page 4: Installing Transceivers Into The Transceiver Ports
Fasten the mounting brackets in any available open space in the rack using the rack- mounting screws. Figure 3 — Installing the switch in a rack Installing Transceivers into the Transceiver Ports The DXS-5000-54S switch is equipped with the SFP+ and QSFP+ ports for connecting the transceivers. -
Page 5: Grounding The Switch
In the event of a power failure, just as a precaution, unplug the power cord from the switch. After the power returns, plug the power cord back into the power socket of the switch. Management Options The DXS-5000-54S switch can be managed with the Command Line Interface (CLI) and SNMP. Command Line Interface (CLI) The switch can be managed with the CLI by connecting a PC to the console port or management port on the switch. -
Page 6: Connecting To The Console Port
SNMP-based Management The switch can be managed with an SNMP-compatible console program. The switch supports SNMP v1, SNMPv2c and SNMPv3. Connecting to the Console Port The front panel of the switch provides a mini-USB console port to connect a remote system for monitoring and configuring the switch. - Page 7 Then select an operating system to boot the switch in, either D-Link OS or ONIE.
- Page 8 0 - 2020, 1 - 2021, 2 - 2022. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 9: Комплект Поставки
Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к поставщику. Коммутатор DXS-5000-54S 2 кабеля питания Консольный кабель с разъемом RJ-45 ... -
Page 10: Установка Коммутатора
Не горит Подача питания не осуществляется. Горит зеленым Вентиляторы работают корректно. цветом Горит желтым Произошел сбой в работе вентилятора. Проверьте цветом индикаторы состояния вентиляторов, расположенные на задней панели устройства, чтобы определить, в работе какого вентилятора произошел сбой. Не горит Вентиляторы выключены. STAT Горит... - Page 11 Рисунок 1 — Крепление резиновых ножек Установите устройство на твердой и ровной поверхности, которая способна выдержать его вес. Не размещайте тяжелые предметы на поверхности коммутатора. Убедитесь, что вокруг устройства достаточно пространства для надлежащего рассеивания тепла и вентиляции. Оставьте по меньшей мере 10 см пространства спереди, сбоку...
- Page 12 Подключение трансиверов Коммутатор DXS-5000-54S оснащен портами для подключения трансиверов SFP+ и QSFP+. Рисунок 4 — Подключение трансиверов к коммутатору Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру необходимо выполнить перед включением питания коммутатора. 1. Убедитесь, что питание коммутатора выключено.
- Page 13 консольной программы, поддерживающей протокол SNMP. Коммутатор DXS-5000-54S поддерживает SNMP версий 1, 2c, 3. Подключение к консольному порту Консольный порт с разъемом mini-USB на передней панели коммутатора предназначен для подключения компьютера, который будет использоваться для настройки устройства. Примечание: для использования консольного порта с разъемом mini-USB, возможно, потребуется...
- Page 14 Теперь необходимо перезагрузить коммутатор. Самым простым способом перезагрузки коммутатора на данном этапе является отключение кабеля питания и его повторное подключение к соответствующему разъему на задней панели устройства. После этого потребуется выбрать среду для загрузки на коммутаторе: ONIE или ОС D-Link.
-
Page 15: Технические Характеристики
Технические характеристики Аппаратное обеспечение Оперативная память 8 ГБ Flash-память 64 МБ Интерфейсы 48 портов 10GBase-X SFP+ 6 портов 40GBase-X QSFP+ Порт USB 2.0 Консольный порт с разъемом mini-USB Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band) Индикаторы... - Page 16 Тепловыделение 294,83 Вт (1 006,58 БТЕ/час) MTBF (часы) 205 000 Уровень шума При высокой скорости вентилятора: 74 дБ При низкой скорости вентилятора: 62 дБ Система вентиляции 4 вентилятора Температура Рабочая: от 0 до 45 °C ...
-
Page 17: Техническая Поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
