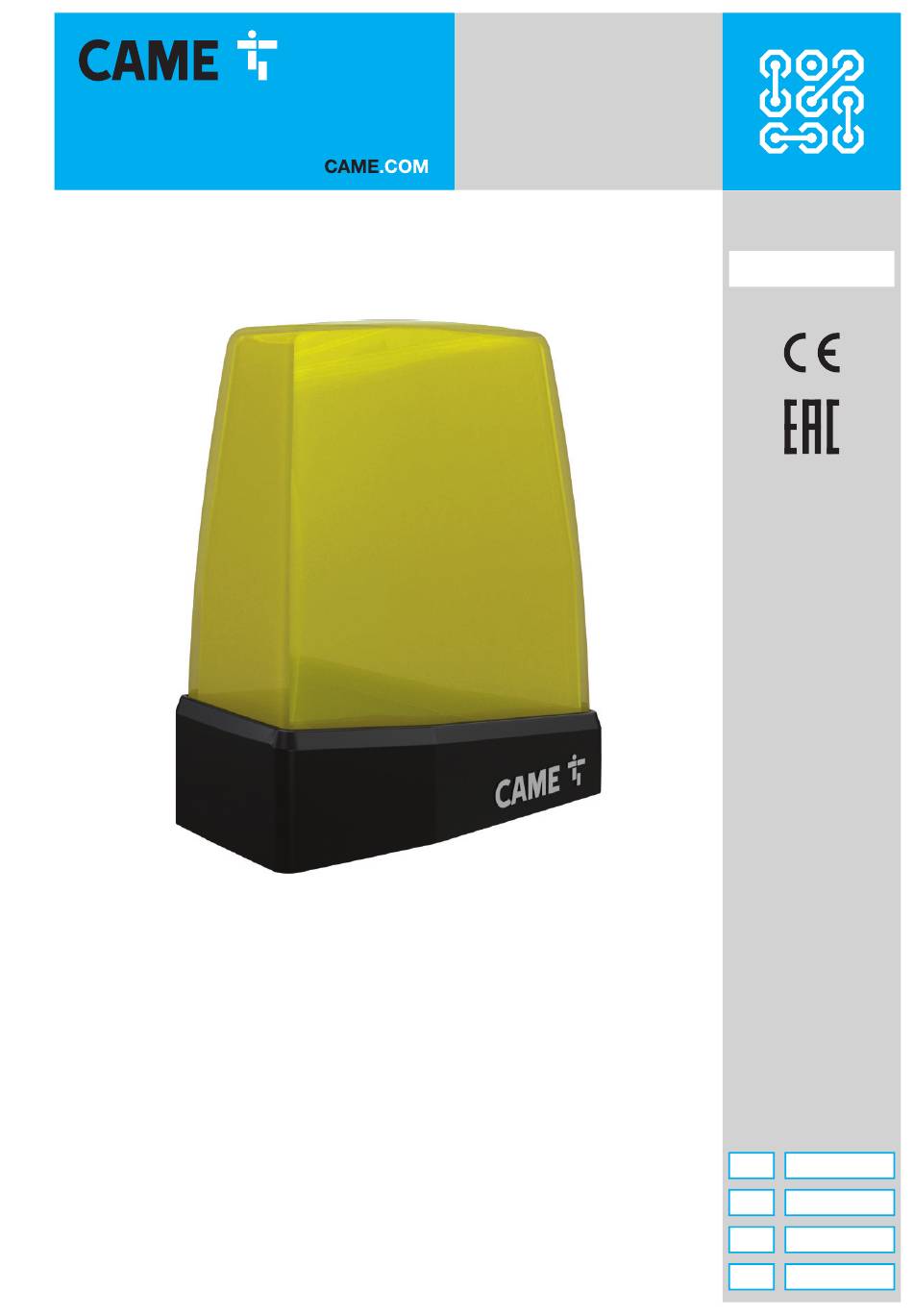

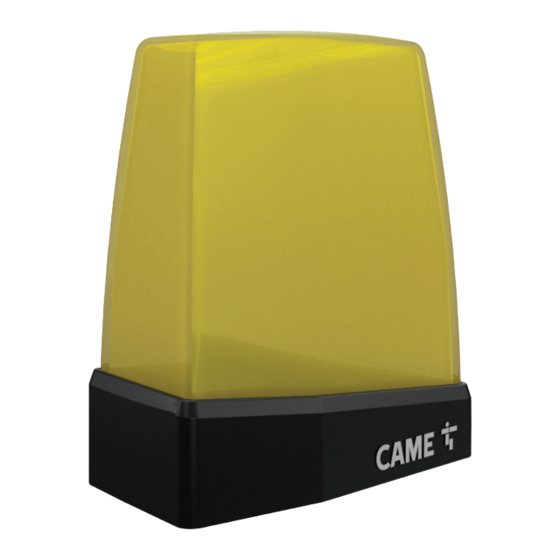

- Page 1 FA01936M4A 806LA-0010 806LA-0020 Italiano 806LA-0030 English Français Pусский...
- Page 2 806LA-0040 806LA-0040...
- Page 3 806LA-0040 806LA-0040...
- Page 4 Ø 10 max...
- Page 7 10 E 120/230V...
-
Page 8: Avvertenze Generali Per L'installatore
(vagoni ferroviari, container, veicoli chiusi). • Nel caso di malfunzionamento del prodotto, interromperne l'uso e contattare il servizio clienti all’indirizzo https://www.came.com/global/en/contact-us o al numero telefonico indicato sul sito. • La data di fabbricazione è indicata nel lotto di produzione stampato sull’etichetta prodotto. -
Page 9: Dati Tecnici
Dati tecnici MODELLI KRX1FXSO KRX1FXSW KRX1FXSY Alimentazione (V - 24 DC/AC - 230 AC 24 DC/AC - 230 AC 24 DC/AC - 230 AC 50/60 Hz) 1,4 (24 V AC) 1,4 (24 V AC) 1,4 (24 V AC) 1,8 (24 V DC) 1,8 (24 V DC) 1,8 (24 V DC) Potenza (W) -
Page 10: Esempi Di Installazione
Dimensioni Esempi di installazione Standard Con supporto per fi ssaggio a parete Installazione Togliere la fascia di protezione e la calotta dalla base del lampeggiatore. Togliere la scheda elettronica dalla base. Forare la base del lampeggiatore. Passare il cavo di alimentazione e il cavo dell’antenna nei fori della base. Fissare la base con viti e tasselli. -
Page 11: Dismantling And Disposal
• The manufacture date is provided in the production batch printed on the product label. If necessary, contact us at https://www. came.com/global/en/contact-us. • The general conditions of sale are given in the offi cial CAME price lists. -
Page 12: Technical Data
Technical data MODELS KRX1FXSO KRX1FXSW KRX1FXSY Power supply (V - 24 DC/AC – 230 AC 24 DC/AC – 230 AC 24 DC/AC – 230 AC 50/60 Hz) 1.4 (24 V AC) 1.4 (24 V AC) 1.4 (24 V AC) 1.8 (24 V DC) 1.8 (24 V DC) 1.8 (24 V DC) Power (W) -
Page 13: Installation Examples
Size Installation examples Standard With wall-mounting support Installation Remove the protective band and dome from the beacon base. Remove the control board from the base. Drill a hole in the beacon base. Thread the power supply cable and antenna cable through the holes in the base. Fasten the base using screws and plugs. - Page 14 Si nécessaire, nous contacter à l'adresse https://www.came.com/global/en/contact-us. • Les conditions générales de vente fi gurent dans les catalogues de prix offi ciels Came. Mise au rebut et élimination Ne pas jeter l'emballage et le dispositif dans la nature au terme du cycle de vie de ce dernier, mais les éliminer selon les normes en vigueur dans le pays où...
- Page 15 Données techniques MODÈLES KRX1FXSO KRX1FXSW KRX1FXSY Alimentation (V - 24 DC/AC - 230 AC 24 DC/AC - 230 AC 24 DC/AC - 230 AC 50/60 Hz) 1,4 (24 VAC) 1,4 (24 VAC) 1,4 (24 VAC) 1,8 (24 VDC) 1,8 (24 VDC) 1,8 (24 VDC) Puissance (W) 3,3 (120 VAC)
-
Page 16: Exemples D'installation
Dimensions Exemples d'installation Standard Avec support pour fi xation murale Installation Enlever la bande de protection et le boîtier en partant de la base du feu clignotant. Enlever la carte électronique en partant de la base. Percer la base du feu clignotant. Passer le câble d'alimentation et le câble de l'antenne dans les trous de la base. - Page 17 связаться с сервисной службой по адресу https://www.came.com/global/en/contact-us или позвонить по номеру, указанному на сайте. • Дата изготовления указана в партии продукции, напечатанной на этикетке изделия. При необходимости свяжитесь с нами по адресу https://www.came.com/global/en/contact-us. • С общими условиями продажи можно ознакомиться в официальных прейскурантах Came. Утилизация...
-
Page 18: Описание Компонентов
Технические характеристики МОДЕЛИ KRX1FXSO KRX1FXSW KRX1FXSY Напряжение питания =/~24 - ~230 =/~24 - ~230 =/~24 - ~230 (В, 50/60 Гц) 1,4 (~24 В) 1,4 (~24 В) 1,4 (~24 В) 1,8 (=24 В) 1,8 (=24 В) 1,8 (=24 В) Мощность (Вт) 3,3 (~120 В) 3,3 (~120 В) 3,3 (~120 В) -
Page 19: Габаритные Размеры
Габаритные размеры Примеры установки Стандартная С кронштейном для настенного монтажа Монтаж Снимите защитную рамку и плафон с основания сигнальной лампы. Снимите электронную плату с основания. Рассверлите отверстия в основании сигнальной лампы. Протяните кабель электропитания и антенный кабель через отверстия в основании. - Page 20 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier - Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941 info@came.com - www.came.com...
