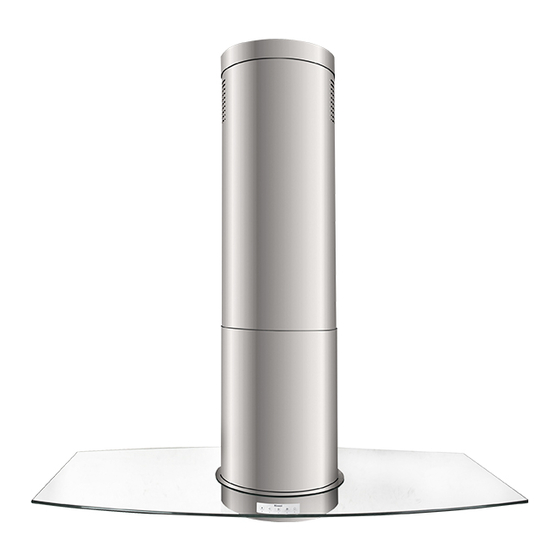

- Page 1 Operation / Installation Manual 操作 / 安装说明 Petunjuk Pemakaian / Pemasangan Hoạt động / Hướng dẫn lắp đặt คมอการตดตง การใชงาน Island Hood 岛式烟机 Tudung Hisap Máy Hút Khói Mùi – Dòng Island RH-L409-GC RH-L400-GC RH-L402-GC Rinnai Corporation...
- Page 2 T ABLE OF CONT EN T S English Page 1 - 8 中文 9 - 16 页 Bahasa Indonesia Hal. 17-24 Tiếng Việt Trang 25 - 32 ภาษาไทย หนา 33 - 40 Version: 2013 06...
-
Page 3: Table Of Contents
I M PORT AN T To register your product warranty, please paste the serial numbers stickers enclosed with the packaging on your warranty card. Please contact your local Rinnai Customer Care Centre should you require further assistance. SAFET Y WARN I N GS Please read this user manual thoroughly before attempting to use this appliance for the first time. - Page 4 • Do not flambé or grill with an open flame directly under the extractor hood. Flames could be drawn up into the hood by the suction and the grease filters may catch fire. • Monitor cooking continuously as overheated oil increases the risk of self-ignition.
-
Page 5: Specifications & Components
SPECI FI CAT I ONS Model RH-L409-GC RH-L400-GC RH-L402-GC Voltage 220V - 240V / 50Hz Power of Motor 300W Power of Lamps 4 x 3W LED Light Cable Length 1.5m Appliance Dimension (W x D x H): 90cm model 900 x 600 x 1000-1300mm... -
Page 6: Installation
I N ST ALLAT I ON This appliance can be installed in ducted or recirculation mode. Mounting to the ceiling (Fig. 6) Ducted mode (Fig. 4) • In ducted mode, the extractor hood fan extracts the Step A: cooking vapours and passes them through the •... - Page 7 English...
-
Page 8: Operation
OPERAT I ON We recommend you to switch on the appliance a few minutes before cooking for better air extraction. Leave it on for approximately 15 minutes after cooking or till cooking smell is completely removed. This appliance is equipped with auto ventilation mode. -
Page 9: Maintenance And Care
Warning: Do not attempt to make replacement by a screw. non-qualfied technician. Please check with your local Rinnai Customer Care Centre for assistance. For spare parts purchase, please contact your local Rinnai Customer Care Centre. You are strongly recommended to follow these safety instructions. -
Page 10: Troubleshoot
Replace the damaged lamps Lamps are loose Tighten the lamps If problem persists after the above checks, please contact Rinnai Customer Care Centre for assistance. Please quote the model number of your appliance as shown on the rating plate attached to your equipment (Fig. 8). - Page 11 目录 安全警告 -------------------------------------------------------------------------------------------------------------------------------------------------9 规格及零部件 ------------------------------------------------------------------------------------------------------------------------------------------11 安装---------------------------------------------------------------------------------------------------------------------------------------------------------12 操作 --------------------------------------------------------------------------------------------------------------------------------------------------------14 维修与保养-----------------------------------------------------------------------------------------------------------------------------------------------15 常见故障的识别与处理 ------------------------------------------------------------------------------------------------------------------------------16 重要提示 要注册您的产品保修，需要把序列号贴纸贴到随机器包装的保用证上。请联系当地的林内客户售后服务中心咨 询更新信息。 安全警告 在使用本器具前，请仔细阅读本使用手册。本手册包括重要的涉及人身安全以及器具使用和保养方面的信息。 开箱 给用户 • • 如有明显的运输过程造成的损伤，请不要使用该 烟机是适合国内使用的，用于消除厨房的异味。 器具。 请不要把烟机使用于其他用途。 • • 请不要让孩童玩弄或者操作器具。请监督年老体 如果电源线破损，则必须由生产商，服务代理或 者合格的技术人员进行更换，防止伤害风险。 弱者的使用。 • 请确保孩童远离塑料包装。 • 安装与维修只能让合格的技术人员进行。 • 对烟机任意的修改将导致危险。篡改电气连接配 件或机器配件都会导致运行错误并会使使用人员 给安装人员 陷入危险。 • 此油烟机罩可以安装在燃气炉和电炉上方。从台...
- Page 12 • 请注意不断观察，因为过热的热油会增加自燃的 危险。 • 请不要操作没有油脂过滤器的器具。 • 定期清理与更换过滤器很重要，因为油脂积聚会 增大着火的危险。 • 请在取出清理或维修之前务必切断电源。 • 请确认电源线远离任何热源或尖锐的物体。 最小安装高度: 燃气灶 700mm • 禁止使用多用插头与延长电线。有超负荷的危 电炉 550mm 险，会引发火灾。 图. 1 处理 • 此器具与其包装都是环保及可循环再用的。 • • 电源连接必须符合当地标准。请在插入电源之前 请帮助我们爱护环境，用适当的方式处置包装以 确认当地的电压是否正确。 及旧的器具。 • • 请使用符合当地的接地连接器。此器具的电源连 在处置旧器具前，请切断电源以及移走电源线防 止危险发生。 接必须接地 (合适的): ο 绿色 & 黄色 = 接地; 蓝色 = 零线; 褐色 = 相线 •...
- Page 13 规格 RH-L409-GC 型号 RH-L400-GC RH-L402-GC 电压 220V - 240V / 50Hz 马达功率 300W 灯泡功率 4 x 3W LED 灯 电源线 1.5m 器具尺寸 (W x D x H): 90cm 型号 900 x 600 x 1000-1300mm 1000 x 600 x 1000-1300mm 100 cm 型号...
- Page 14 安装 该器具必须以管道模式或回流模式安装。 管道模式 (图. 4) 安装到天花 (图. 6) • 在管道模式中，烟机的风扇会把煮食的油烟吸进管 道并通过油脂过滤器排出屋外。 A 步骤: • 油脂过滤器吸收煮食过程中油烟的固体物质。因此 • 把烟机中央的点标在天花上。对于管道连接，在 在此模式中， 只安装油脂过滤器 (木炭过滤器是 天花上钻一个 Ø170mm 的洞 可选择的). • 使用模板安装支架，转 4 个洞在天花上。用 4 根 提供的 M4 X 50 螺丝固定安装支架到天花上。 注意 : 确保安装托架与烟囱支架对准在一个合适的位 置，能安装烟机机体 (控制能在客户希望的位置上)。 B 步骤: •...
- Page 15 操作 图. 6...
- Page 16 操作 我们推荐在烹煮之前先打开器具几分钟以达到更好的排气效果。在烹煮之后继续开 15 分钟左右，直到气味完全消 失。本器具带有自动换气模式。风机能自动定期净化空气。 打开控制 • 按下灯泡按钮，打开 LED 灯 (指示灯亮起). 再按一下关闭 (指示灯熄灭). • 要启动七彩 LED 灯，长按灯泡按钮 (指示灯闪烁). 每按一次颜色就会改变 (颜色顺序： 红，蓝，绿，多彩。). 灯泡 • 要关闭，再按灯泡按钮 (指示灯闪烁). 长按灯泡按钮。再按一次整个亮灯系统完全关闭。 • 按下低速按键(指示灯亮起). • 再按关闭 (指示灯熄灭). 低速 • 按下中速按键 (指示灯亮起). • 再按关闭 (指示灯熄灭). 中速 • 按下高速按键...
- Page 17 维修与保养 适合再循环模式 木炭过滤器 ( 请确保主电源在清洗或保养维修之前已经被切断。 • 木炭过滤器在明显脏污或者褪色时就要更换，通 定期对过滤器清洗或更换是很重要的，因为油脂积 常在 6-12 个月，根据使用情况而定。 • 此类过滤器不能清洗也不能修复。要确保机器功 聚会增加着火的危险。 能正常，定时的保养是必要的，因为堵塞的过滤 不要在没有油脂过滤器的情况下开动机器。 器不能排气，并可能导致马达过热。 • 从油脂过滤器上移走饱和的木炭过滤器。相应地 把新的木炭过滤器重新安装上去。 油脂过滤器 (图. 7) • 油脂过滤器是用于吸收煮饭过程中发出的油脂 清洗机体 的。此过滤器必须根据使用频率每 4 周清洗或者 • 清洗烟机要使用温水清洗液和软湿布。清洗之后， 移出。过滤器可以用手或洗碗机清洗。注意: 注 用无尘布来擦干。 意清洗时不要弯曲过滤网。 • 避免使用腐蚀性或研磨性的产品，因为这样会容易 • 如果用手洗，用温水清洗液洗更容易洗掉油脂。 刮花产品表面。 再重新安装回去之前，要擦洗干净并晾干过滤...
- Page 18 常见故障的识别与处理 问题 可能导致问题的原因 解决方法 烟机不运作 没电 确认插头已经插上，电源已经开 启。 风量小 油脂过滤器被油脂堵塞 清洗油脂过滤器，晾干后安装回去 木炭过滤器被油脂堵塞 更换新的木炭过滤器 抽油烟率太低 通风不足 确保厨房通风情况良好以使新 鲜空气能进入厨房内 木炭过滤器没安装 安装木炭过滤器，以设置为回流模 式 马达启动但是不能抽风 排风不好 请联系林内的售后服务中心 呼呼的声音 风扇页可能有外物碰触到 请联系林内的售后服务中心 灯不亮 灯泡损坏 更换掉烧坏的灯泡 灯泡松了 拧紧灯泡 如果进行了以上的确认之后问题依然存在，请联系林内的售后服务中心请 求帮助。 请找出产品的型号，型号在机体的铭牌上，如图所示。(图. 8). 如果需要保修服务，请提供购买产品的证明与有效的保修证。 图.8 - 注意 铭牌只起插图提示的 作用，不同产品的铭牌不同。...
- Page 19 Untuk meregistrasi garansi produk Anda, silakan menyalin nomer seri pada stiker yang ada pada kemasan kartu garansi Anda. Silakan hubungi Pusat Layanan Purna Jual RINNAI di kota Anda jika Anda memerlukan bantuan lebih lanjut. PERI N GAT AN K ESELAM AT AN Silakan Anda membaca buku petunjuk ini secara menyeluruh sebelum Anda menggunakannya untuk pertama kali.
- Page 20 Ø150mm. Gunakan rute terpendek dan terlurus yang paling mungkin. RINNAI tidak bertanggung jawab atas kerusakan akibat Jangan hubungkan tudung hisap ke saluran pemasangan yang tidak benar atau kegagalan karena pembuangan yang menghasilkan...
