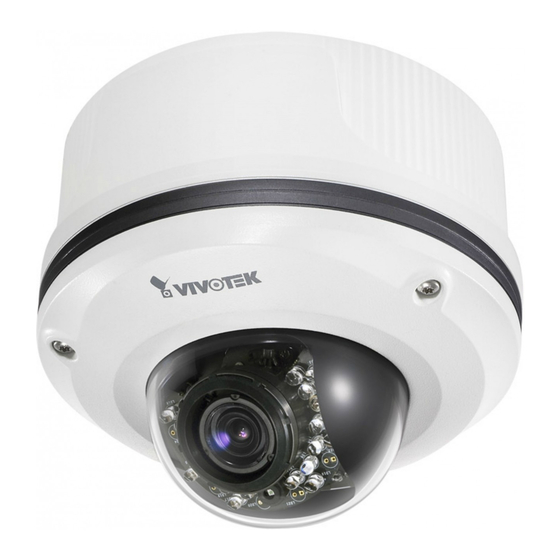

Vivotek FD8361L Quick Installation Manual
Fixed dome network camera
Hide thumbs
Also See for FD8361L:
- User manual (156 pages) ,
- Specifications (2 pages) ,
- Quick installation manual (15 pages)
Related Manuals for Vivotek FD8361L
Summary of Contents for Vivotek FD8361L
- Page 1 Fixed Dome FD8361L Network Camera Quick Installation Guide Türkçe Русский Česky English Français Español Deutsch Português Italiano Polski Svenska 繁中 簡中 日本語 IR Illuminators • 3-axis • Video Cropping • ePTZ...
- Page 2 安裝前應注意事項 有關操作時的溫度，請參閱使用者說明 如果發現網路攝影機出現煙霧或聞到異 味時，請立即關閉電源。 書。 當這種情況發生的時候，請聯絡您的經銷 商。 請勿將網路攝影機擺放在不穩定的物體 閃電時，請勿碰觸網路攝影機。 上。 請勿將任何物件插入網路攝影機，例如細 請勿讓網路攝影機掉落地面。 針。 TC - 13...
- Page 3 Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska IR Illuminators • 3-axis • Video Cropping • ePTZ VIVOTEK USA, INC. 35, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: 408-773-8686| F: 408-773-8298| E: salesusa@vivotek.com TC - 14...
- Page 4 實體外觀說明 內視圖 紅外線LED 可變焦鏡頭 (18顆、距離20m) (f= 3~9 mm) 光線感應器 SD/SDHC卡插槽 旋轉調整轉鈕 傾斜度調整轉鈕 迴轉調整轉鈕 NTSC/PAL視訊輸出開關 狀態 LED 顯示燈 內縮式重設按鈕 對焦控制桿 變焦控制桿 BNC視訊輸出 AC 24V 端子接線排 乙太網路 10/100 RJ45 插頭 地線 操作環境：-20 ° ~ 50℃ 當網路攝影機內部溫度超過50℃時，風扇將會自動運 轉；當網路攝影機內部溫度低於0℃時，加熱器及風 扇將會自動運轉。 風扇 加熱器 TC - 15...
- Page 5 攝影機基座 IP66級防爆型底座 在架設攝影機之前，請務必先記下 網路攝影機基座的MAC位址。 Network Camera RoHS Model No: FD8361L MAC:0002D1083236 CLASS A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 6 硬體架設 首先使用隨附的螺絲起子將三顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。然後依下列 步驟將攝影機架設在天花板或牆壁上。 天花板裝設(含底座) 1. 將隨附的校準貼紙貼在天花板上。 2. 依照貼紙上的十個圓圈，在天花板兩邊分別對稱地鑽出兩個導孔。然後將隨附的四顆塑膠錨釘敲入導 孔中。 3. 將隨附的四顆螺絲穿過底座相對應的四個導孔，並以螺絲起子固定底座。 4. 將電線穿過導孔A或B。如果您想要使用導孔B，請以螺絲起子拆下橡膠。 5. 以隨附的三顆螺絲將攝影機基座固定在底座上。 TC - 17...
- Page 7 牆壁裝設(含底座) 1. 將隨附的校準貼紙貼在牆壁上。 2. 依照貼紙上的十個圓圈，在牆壁兩邊分別對稱地鑽出兩個導孔。然後將隨附的四顆塑膠錨釘敲入導孔 中。 3. 將隨附的四顆螺絲穿過底座相對應的四個導孔，並以螺絲起子固定底座。 4. 將電線穿過導孔A或B。如果您想要使用導孔B，請以螺絲起子拆下橡膠。 5. 以隨附的三顆螺絲將攝影機基座固定在底座上。 TC - 18...
- Page 8 天花板吊掛裝設(不含底座) 1. 將隨附的天花板導孔樣板貼紙貼在牆壁上。 2. 沿著貼紙的內圈挖出一個導孔。 3. 依照貼紙上的三個圓圈，在天花板鑽出三個導孔。然後將隨附的三顆塑膠錨釘敲入導孔中。 4. 將網路攝影機裝設在天花板上，並將電線穿入。 5. 將隨附的三顆螺絲穿過攝影機基座旁的三個相對應導孔，並以螺絲起子加以固定。 Drill hole Ceiling Hole Template Sticker 網路連線 一般連接方式 (不使用乙太網路供電的連接方式) 1. 將電源線連接AC 24V端子接線排。 AC24V AC24V：AC 24V 電源 AC24V AC24V：AC 24V 電源 2. 使用所附的 RJ45 母對母連接器將網路攝影機接 至開關。 如 果 網 路 攝 影 機 是 直 接 連 至 電 腦 ， 請 使 用 Category 5 Cross Cable 連接線。...
- Page 9 使用乙太網路供電(PoE)的連接方式 當使用支援PoE的交換器時 此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請 參閱下圖，利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。 支援PoE之交換器 當使用不支援PoE的交換器時 請另外購買PoE injector來連接攝影機與不支援PoE的交換器。 PoE injector (選購) 不支援PoE之交換器 TC - 20...
- Page 10 透過Internet Explorer瀏覽器連接到網路攝影機。 Network Camera 00-02-D1-08-32-36 192.168.5.109 FD8361L RoHS Model No: FD8361L 0002D1083236 MAC:0002D1083236 CLASS A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 11 準備使用 1. 從網際網路連線至網路攝影機。 2. 透過web瀏覽器或錄影軟體擷取即時影像。 有關進一步的設定，請參閱軟體CD上的使用手冊。 TC - 22...
- Page 12 調整鏡頭方向 您可根據網路攝影機所拍攝到的即時畫面，透過下列動作來調整鏡頭： 調整觀看的視角 1. 調鬆鏡頭轉向轉鈕，然後左右旋轉鏡頭模組。調整完成後，再轉緊鏡頭轉向轉鈕。 2. 調鬆攝影機兩側的傾斜度轉鈕，然後上下轉動鏡頭模組。調整完成後，再轉緊傾斜度轉 鈕。 3. 調鬆影像調整轉鈕，然後轉動鏡頭來調整影像方向。調整完成後，再轉緊影像調整轉鈕。 精密的三軸機構提供非常靈活的設計，無論 轉動螺絲 天花板或牆上都適合安裝。 旋轉鏡頭 調鬆 轉緊 調鬆 調鬆 轉緊 轉緊 傾斜65 ° 旋轉350 ° 迴轉350 ° 調整變焦倍數及對焦範圍 1. 將變焦控制桿調鬆，然後左右移動控制桿，來調整變焦倍數。調整完成後，再轉緊變焦控 制桿。 2. 將對焦控制桿調鬆，然後左右移動控制桿，來調整對焦範圍。調整完成後，再轉緊對焦控 制桿。 轉緊 調鬆 請勿將控制器轉得太緊。否則可能會 損及鏡頭的結構。 TC - 23...
- Page 13 完成設置 1. 配合鏡頭的方向旋轉半球型外殼內部的黑色遮光罩。 2. 將半球型外殼裝回攝影機。 3. 使用隨附的螺絲起子將半球型外殼兩旁的螺絲鎖緊。最後，請確定已經牢固地安裝所有的 攝影機零件。 TC - 24...
- Page 14 P/N:625012601G Rev. 1.1 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
