FD8365EHV/8355EHV

Quick Installation Guide

繁中

簡中

日本語

English

Indonesia

Dansk

2/1.3MP • 20M IR • Smart Focus System •

IP66

Français

Español

Deutsch

Português

Fixed Dome

Network Camera

Русский

Türkçe

Italiano

Polski

Česky

Svenska

Nederlands

Need help?

Do you have a question about the FD8365EHV and is the answer not in the manual?

Questions and answers

Summary of Contents for Vivotek FD8365EHV

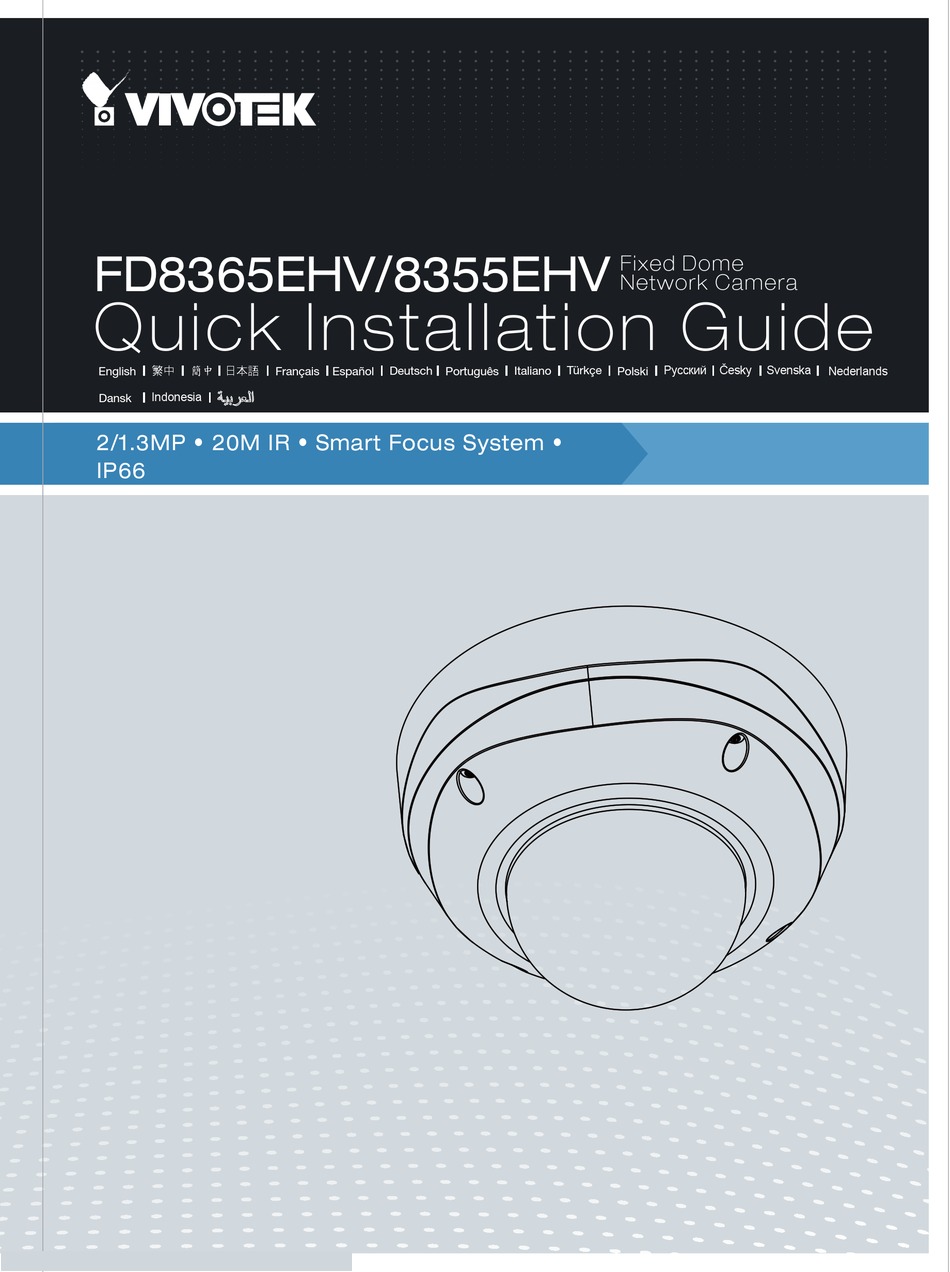

Page 1 FD8365EHV/8355EHV Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska Nederlands 繁中簡中日本語 Türkçe English Français Español Deutsch Português Italiano Polski Indonesia Dansk 2/1.3MP • 20M IR • Smart Focus System • IP66...
Page 2 安裝前應注意事項 / 安装警告 / インストール前の注意如果發現網路攝影機出現煙霧或聞到異味時，避免讓網路攝影機接觸到水分。若網路攝影機請立即關閉電源。被弄濕，請立即關閉電源。如果网络摄像头冒烟或有异常气味，请立即请将网络摄像头远离水源。如果弄湿网络摄像关闭。头，请立即关闭。煙や異常なにおいに気が付いたら、直ちにネネットワークカメラを水気のあるところに置ットワークカメラの電源を切ってください。かないでください。ネットワークカメラが濡れたら、直ちに電源をオフにしてください。請勿在熱源附近架設網路攝影機，例如電視機有關操作時的溫度，請參閱使用者說明書。或微波爐周圍。工作温度请参考用户手册。不要将网络摄像头放置在电视或烤箱等热源使用温度については、ユーザーマニュアルを附近。参照してください。ネットワークカメラをテレビやオーブンなどの熱源の傍に設置しないでください。避免讓網路攝影機直接曝曬在陽光下。請勿在潮溼環境下架設網路攝影機。...
Page 3 實體外觀說明 / 物理描述 / 各部の説明紅外線LED (4組、最遠有效距離20m) 內視圖内側ビュー红外灯可變焦鏡頭 (4个单位，有效距离高达20米) 可变焦镜头赤外線LED（4ユニット、最大有効距離20m）可変焦点レンズ傾斜調整螺絲倾斜度调整螺丝角度調整ネジ對焦與變焦按鈕对焦和变焦按钮フォーカス & ズームボタン MicroSD/SDHC/SDXC卡插槽 MicroSD/SDHC/SDXC卡插槽 MicroSD/SDHC/SDXCカードスロット重設按鈕重置按鈕リセットボタン跳線視訊輸出视频输出ビデオ出力音訊/視訊輸出(綠色) NTSC 音频/视频输出(绿色) 60Hz オーディオ/ビデオ出力 (グリーン) 麥克風輸入...
Page 4 請使用隨附的AV纜線連接攝影機測試器或液晶顯示器，以開始進行初始安裝。用配件 AV 电缆连接摄像头测试仪或 LCD 监视器开始进行初始化设置。付属のAVケーブルでカメラテスターまたはLCDモニターに接続して初期設定を始めます。攝影機測試器 AV輸出摄像机测试工具 AV 输出カメラテスタ AV出力若您想要從攝影機側穿過纜線，請以隨附的側出線襯套更換側開口蓋。1/2吋保護套管及配管應另行購買。如果您希望从摄影机侧面布线，则您可以使用随附的侧口套管替换侧开盖。1/2英寸保护套管和配管将单独购买。カメラ側面からケーブルを配線する場合、側面の開口カバーを付属の出力ブッシングと取り替えます。1/2インチの保護ダクトとチューブは別々に購入可能です。硬體架設 / 硬件安装 / ハードウェア･インストレーション首先使用隨附的T20六角扳手將四顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。請依下列步驟將攝影機架設在天花板或牆壁上。首先，使用随附的T20六角扳手拧松四颗螺丝，并将圆盖从摄影机底座上拆下。按照如下步骤，将摄影机安装于天花板或墙上。まず、付属のT20六角キーレンチを使ってネジ4本を外し、カメラベースからドームカバーを取り外します。以下の手順に従って、天井または壁にカメラを取り付けます。重要事項！半球型外殼應拆下，因為它在安裝過程中可能會掉落，並對工作人員造成身體傷害。应取下圆盖，因为如果在安装过程中，圆盖掉落，则可能会给与您一起工作的人员带来伤害。ドームカバーは、取り付け作業中に落下して作業員がケガをする恐れがあるので必ず外してください。頂視圖顶视图上面図半球型外殼...
Page 5 組裝线缆ケーブルの接続組裝纜線請連接電源線；若您有感測器及警報器等外接裝置，請從一般I/O端子台連線。连接电源线，如果您拥有传感器和警报器等外部装置，则请通过通用输入/输出接线板进行连接。電源コードを接続し、センサやアラームなどの外部装置をお持ちであれば、汎用I/Oターミナルブロックに接続します。插针定义ピン配列接腳定義直流12V- 直流12V+ 交流 24V_2 交流 24V_1 DI- (GND) DO+ (+12V) 將電源及IO纜線穿過防水接頭。乙太網路線應穿過橡膠密封插栓。使用者需自備所有纜線。电力电缆和输入输出电缆将穿过防水接头。以太网电缆则应穿过橡胶密封塞。所有的电缆均由用户提供。電源およびIOケーブルは防水コネクタを通します。イーサネットケーブルはゴムシールプラグを通します。全てのケーブルはユーザの方でご用意ください。適用乙太網路線適用電源及IO纜線用于以太网电缆用于电力和输入输出电缆イーサネットケー電源&IOケーブル用ブル用接腳 8 電源輸出 (12V DO)：最大負載為 50mA。电源输出引脚8 (12V DO) 的最大电流负荷是50mA。...
Page 6 防水コネクタ防水接頭防水接头密封螺母(A) 密封螺母(A) 密封ナット(A) 外罩(B) 外罩(B) ハウジング(B) 密封塞條(C) 密封塞条(C) シール(C) 密封塞(D) 密封塞(D) シール(D) 螺母(E) 螺母(E) ナット(E) 六角螺帽(F) 六角螺帽(F) 六角ナット(F) センサやアラームなどの外部装置をお持ちであ組裝步驟组装步骤組立て手順れば、上記説明のようにケーブルを防水コネクタ (F --> E --> D --> B --> A)に通します。それらを 1. 如上圖所示，將防水接頭的元件拆解成零件(A) ~ 汎用I/Oターミナルブロックと接続する際は、ピン (F)。...
Page 7 RJ45イーサネットケーブルの接続連接RJ45乙太網路線连接RJ45以太网电缆 RJ45电缆规格 RJ45ケーブル寸法 RJ45纜線尺寸建議纜線直徑：5 至 8mm 建议线缆规格：5至8mm 推奨ケーブル径：5～8mm 組裝步驟组装步骤組立て手順橡膠密封插栓 1. 在橡膠密封插栓上鑽孔，並將乙太網路橡胶密封塞線穿過開口。ゴム製シールプラグ在橡胶密封塞上钻一个孔，然后通过开口插入以太网电缆。ゴムシールプラグ上に穴を開けて、イーサネットケーブルを開口部に通します。 2. 剝除乙太網路線的部份護套。除去以太网电缆护套的零件。イーサネットケーブルの被覆の一部を剥きます。 3. 您必須使用RJ-45電纜壓接工具，以將乙太網路線圈連接至接頭。在完成時，請將纜線連接至攝影機的乙太網路RJ45插頭。您需要一个RJ-45压接工具，将以太网线 o: white/orange stripe o：白色/橘色條紋装在接头上。完成后，请将电缆连接至 O: orange solid O：橘色實色...
Page 8 安裝攝影機安装摄像头カメラの取付 1. 將隨附的校準貼紙貼在牆壁上。将随附的校准贴纸贴在墙上。付属の場所決めステッカーを壁に貼ります。 2. 利用貼紙上的圓圈標誌，在天花板兩邊分別對稱鑽出至少兩個導孔。然後將隨附的四顆塑膠錨釘敲入導孔中。使用贴纸上的圆形标记，在天花板上钻至少两个每侧对称的导孔。然后将四个随附的塑料锚栓件捶入孔中。ステッカー上の円形マークを使って、シーリングに各側で対称的に少なくとも2つのパイロット穴を開けます。そして、付属のプラスチックアンカー4本を穴に打ち込みます。 3. 將隨附的螺絲插入安裝金屬板上相對應的三個或四個導孔，並以螺絲起子固定底座。通过安装板上的三或四个孔，将随附的螺丝插入相应的孔中，并使用螺丝刀固定底座。取り付けプレート上の3つまたは4つの穴に付属のネジを通して、ドライバーでベースプレートを固定します。 4. 將纜線穿過三角形挖空處A或側開口 B。若您想要使用導孔B，請使用螺絲起子拆下側護蓋。以隨附的三顆螺絲將攝影機基座固定在安裝金屬板上。通过三角形开口A或侧开口B穿入电缆。如果您希望使用孔B，则请利用一个螺丝刀取下侧盖。使用随附的三颗螺丝，将摄影机底座固定于安装板上。ケーブルを三角の切り欠きAまたは側面開口B.に通します。穴Bを使用する場合は、ドライバーで側面カバーを取り外します。付属のネジ3本で取り付けプレートにカメラベースを固定します。 TC - 17...
Page 9 1. 安裝「Installation Wizard 2」。安装 “安装向导 2” 。「インストールウィザード 2」をインストールします。 2. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。プログラムは同じLAN上で VIVOTEK ビデオレシーバー、ビデオサーバー、またはネットワークカメラを検索します。 3. 在攝影機的 MAC 位址上按兩下以開啟攝影機的瀏覽器管理工作階段。双击摄像头的 MAC 地址打开带网络摄像头的浏览器会话视窗。カメラの MAC アドレスをダブルクリックして、カメラのブラウザ管理セッションを開きます。調整鏡頭方向 / 调节镜头 / レンズの調整...
Page 10: Focus Window
调节缩放倍率和聚焦范围調整變焦倍數及對焦範圍ズーム倍率と焦点範囲の調節 1. 攝影機隨附一個電動變焦鏡頭模組。您可以進入網頁主控台的【設定】>【媒體】>【影像】>【對焦】頁面來調整影像縮放和對焦。摄像头配有一个电动变焦镜头模块。使用WEB（网页）控制台，您可以进入配置 > 媒体 > 图像 > 聚焦页面对图像进行变焦与聚焦调节。カメラにはモーター付き可変焦点レンズが装着されています。ウェブコンソールから設定 >メディア > 画像 > 焦点ページにアクセスして、画像のズームと焦点を Focus window 調節できます。 2. 在此頁面中，您可以推動【縮放】和【對焦】指標、設定對焦視窗，以及使用【執行自動對焦】按鈕來自動取得最佳對焦影像。您也可以使用各種功能按鈕來手動微調縮放和對焦。如需詳細資訊，請參閱「使用手冊」。在聚焦页面，拉动变焦和聚焦指示器，会出现一个聚焦窗口，您可以使用“执行自动聚焦”按钮自动获得最佳的聚焦效果。您也可以使用多功能铵钮进行手动微调。请参考用户手册以获得更多信息。このページでは、ズームと焦点のポインタのドラッグ、焦点ウィンドウの設定、自動焦点ボタンの実行で最適化されて焦点を得ることなどができます。また個々の機能ボタンを使って、ズームと焦点を手動で微調整することもできます。詳細はお持ちのユーザーマニュア...
Page 11 完成完成設置終了 1. 將半球型外殼與固定器組合並對齊安裝孔，以連接攝影機。通过将圆盖放入保持架，并与安装孔对准，从而将圆盖安装于摄影机上。ドームカバーを金具に合わせ、取り付け穴に合わせて、カメラに取り付けます。 2. 以隨附的六角扳手，固定四顆半球型外殼螺絲。確定已牢固安裝所有的攝影機零件。使用随附的六角扳手，固定四颗圆盖螺丝。确保已牢固地安装好摄影机的所有零件。付属の六角キーレンチでドームのネジ4本を固定します。カメラのすべてのパーツが着実に取り付けられているのを確かめます。注意：您可以在半球型外殼上找到一個乾燥劑。請以配件袋中隨附的乾燥劑更換攝影機內填裝的乾燥劑。您将在圆盖上发现一个吸湿剂。请使用附件包内的袋替换摄影机上的吸湿剂。ドームカバーにシリカゲルパックがついています。カメラに付いているシリカゲルは、アクセサリパック内のものと交換してください。 TC - 20...
