Summary of Contents for Vivotek FD8362
- Page 2 安裝前應注意事項 有關操作時的溫度，請參閱使用者說明 如果發現網路攝影機出現煙霧或聞到異 味時，請立即關閉電源。 書。 當這種情況發生的時候，請聯絡您的經銷 商。 請勿將網路攝影機擺放在不穩定的物體 閃電時，請勿碰觸網路攝影機。 上。 請勿將任何物件插入網路攝影機，例如細 請勿讓網路攝影機掉落地面。 針。 TC - 13...
- Page 3 檢查包裝內容物 FD8362/62E 安裝金屬板 校準貼紙 / 天花板導孔樣板貼紙 L型六角扳手 / 乾燥劑 / 螺絲 / 六角螺帽 / DC電源線 / 雙面膠帶 快速安裝手冊 / 產品保固卡 軟體光碟 防水接頭及襯套 DC電源轉接器(選用) TC - 14...
- Page 4 實體外觀說明 內視圖 光線感應器 可變焦鏡頭 黑色遮光罩 傾斜調整螺絲 MicroSD/SDHC卡插槽 跳線 重設 麥克風 視訊輸出 按鈕 NTSC 內部 60Hz 音訊/視訊輸出 外部 50Hz (綠色) 麥克風輸入 一般I/O端子接線排 (粉紅) 乙太網路10/100 RJ45插槽座 加熱器 注意：僅FD8362E配有加熱器。 操作環境：-40 ° ~ 55 °C 當網路攝影機內的溫度降至0 °C 以下時，加熱器會自 動運轉。 TC - 15...

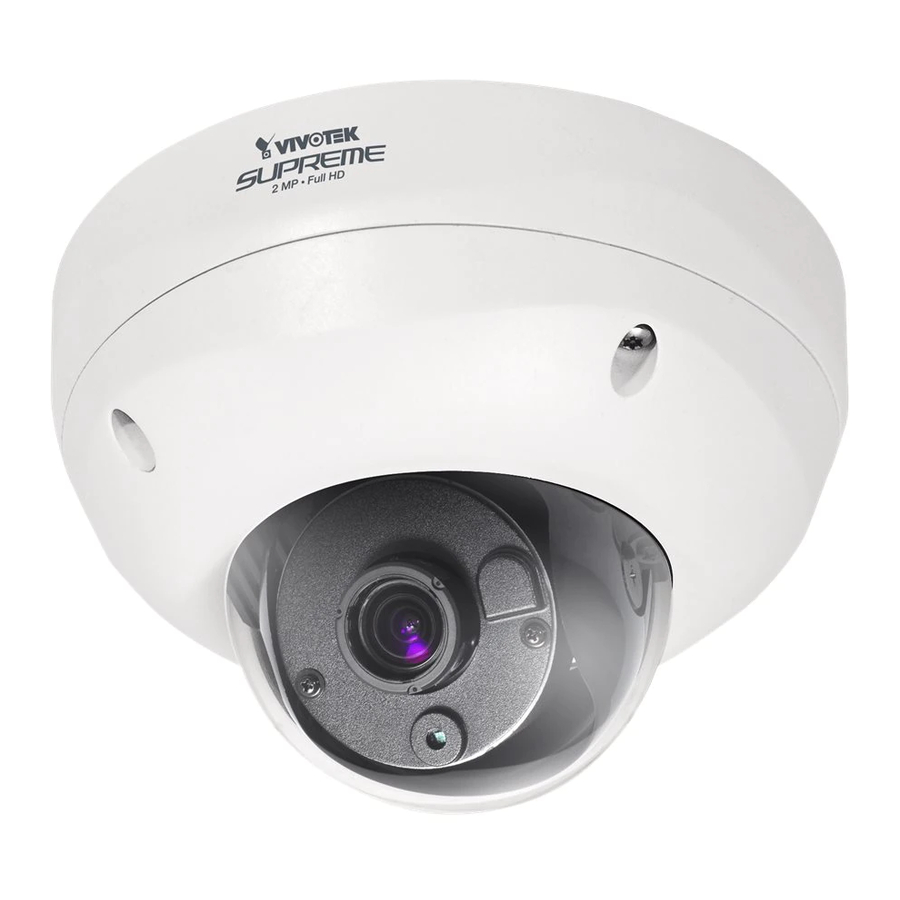

- Page 5 外觀 IP66級防爆型半球型外殼 安裝金屬板 在架設攝影機之前，請務必 先記下網 路攝影機的MAC 位址。 若您想要從攝影機側穿過纜線，請以隨附的側 出線襯套更換側開口蓋。1/2吋保護套管及配 管應另行購買。 TC - 16...
- Page 6 硬體架設 首先使用隨附的T20六角扳手將四顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。請依下列步驟將攝影 機架設在天花板或牆壁上。 重要事項！半球型外殼應拆下，因為它在安裝過程中可能會掉落，並對工作人員 造成身體傷害。 頂視圖 半球型外殼 半球型外殼固定器 組裝纜線 請連接電源線；若您有感測器及警報器等外接裝置，請從一般I/O端子台連線。 接腳定義 DC 12V- DC 12V+ AC 24V_2 AC 24V_1 DI- (GND) 頂視圖 DO+ (12V) 將電源及IO纜線穿過防水接頭。乙太網路線應穿過橡膠密封插 栓。使用者需自備所有纜線。 適用乙太網路線 適用電源及IO纜線 TC - 17...
- Page 7 防水接頭 密封螺母(A) 外罩(B) 密封塞條(C) 密封塞(D) 螺母(E) 六角螺帽(F) 組裝步驟 1. 如上圖所示，將防水接頭的元件拆解成零件(A) ~ (F)。 參考接腳定義，將它們連接至一般I/O端子台。 2. 將螺帽(E)放置在電源及GPIO開口上。 註：建議使用粗細介於2.0~2.8mm的纜線。 3. 依照圖例，將電源線穿過防水接頭(F --> E --> D 5. 將封口(D)按進外殼(B)中。 --> B --> A)。然後將電源線接上電源。註：在封 6. 將封口(C)插入封口(D)上未使用的導孔中，以 口(D)上共有8個導孔，最寬的導孔側面上有一條 避免受潮。 裂縫，這些導孔專供電源線使用。 7. 從攝影機底部牢牢固定密封螺帽(A)及六角螺帽 4. 若您有感測器及警報器等外接裝置，請依前述將 (F)。 纜線穿過防水接頭(F --> E --> D --> B --> A)。請 連接RJ45乙太網路線...
- Page 8 3. 您必須使用RJ-45電纜壓街工具，以將乙 太網路線圈連接至接頭。在完成時，請 將纜線連接至攝影機的乙太網路RJ45插 頭。 o: white/orange stripe o：白色/橘色條紋 O: orange solid O：橘色實色 g: white/green stripe g：白色/綠色條紋 B: blue solid B：藍色實色 b: white/blue stripe b：白色/藍色條紋 G: green solid G：綠色實色 br: white/brown stripe br：白色/棕色條紋 BR: brown solid BR：棕色實色 4. 將乙太網路線壓入攝影機底部的配線路徑內，以避 免在接上安裝金屬板時造成阻礙。 吸頂安裝...
- Page 9 壁掛安裝 1. 將隨附的校準貼紙貼在牆壁上。 2. 利用貼紙上的圓圈標誌，在天花板兩邊分別對稱鑽出至少兩個導孔。然後將隨附的四顆塑膠錨釘敲入 導孔中。 3. 將隨附的螺絲插入安裝金屬板上相對應的三個或四個導孔，並以螺絲起子固定底座。 4. 將纜線穿過三角形挖空處A或側開口B。若您想要使用導孔B，請使用螺絲起子拆下側護蓋。以隨附的三 顆螺絲將攝影機基座固定在安裝金屬板上。 5. 拆下黑色遮光罩。 黑色遮光罩 TC - 20...
- Page 10 網路連線 一般連接方式(不使用乙太網路供電的連接方式) 不支援PoE之交換器 接腳4 AC 24V±10% 接腳3 紅色 接腳2 DC 12V 接腳1 黑色 乙太網路 1. 將RJ45乙太網路線連接至交換器。 2. 從端子台連接DC或AC纜線。使用者需自備IO 纜線。 若您的網路攝影機係直接連接至個人電腦，請 使用類別5跳接線。 使用乙太網路供電(PoE)的連接方式 當使用支援PoE的交換器時 此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖， 利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。 支援PoE之交換器 TC - 21...
- Page 11 當使用不支援PoE的交換器時 請另外購買PoE injector來連接攝影機與不支援PoE的交換器。 PoE injector (選購) 不支援PoE之交換器 分配IP位址 1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation Wizard 2)。 2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，繼續執行安 裝程式。 Installation Wizard 2 3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。 TC - 22...
- Page 12 4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標籤上序號一致的 MAC位址上按兩下，以開啟網路攝影機的瀏覽器管理工作階段。 083236 00-02-D1-08-32-36 192.168.5.109 FD8362 0002D1083236 準備使用 1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。 2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影軟體，安裝在由 多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關文件。 有關進一步的設定，請參閱軟體CD上的使用手冊。 TC - 23...
- Page 13 調整鏡頭方向 依據攝影機擷取到的現場影像，以下列方式調整攝影機鏡頭： 若想調整視角 - 3軸機制設計 1. 調鬆攝影機兩側的傾斜度調整轉鈕，然後上下轉動鏡頭模組。調整完成後，再轉緊轉鈕。 2. 轉動鏡頭來調整影像方向。 精密的三軸機構提供非常靈活的設計，無論天花板或牆上都適合安裝。 傾斜度調整轉鈕 垂直傾斜80° 鏡頭水平搖攝350° 水平搖攝350° 完成設置 1. 安裝黑色 遮光罩 。 2. 將半球型外殼與固定器組合並對齊安裝孔，以連接攝影機。 3. 以隨附的六角扳手，固定四顆半球型外殼螺絲。確定已牢固安裝所有的攝影機零件。 黑色 遮光罩 注意：您可以在半球型外殼上找到一個乾燥劑。 請以配件袋中隨附的乾燥劑更換攝影機內填裝的 乾燥劑。 TC - 24...
