Carel mPCII Quick Start Manual

+050001592 - rel. 1.2 date 10.12.2018

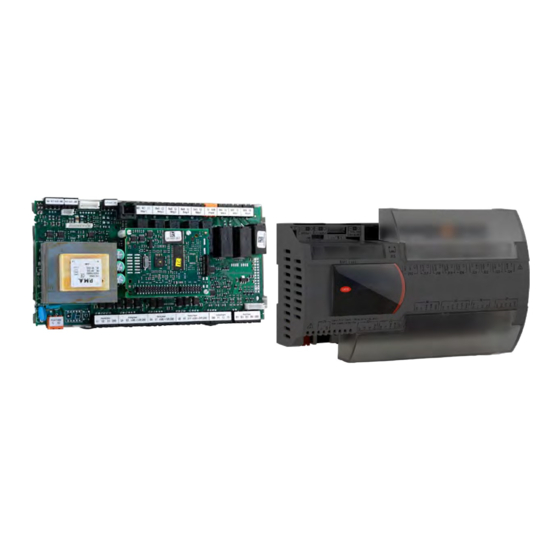

µPCII- Controllo programmabile integrato con e senza cover - µPCII- Programable built-in controller with and without cover

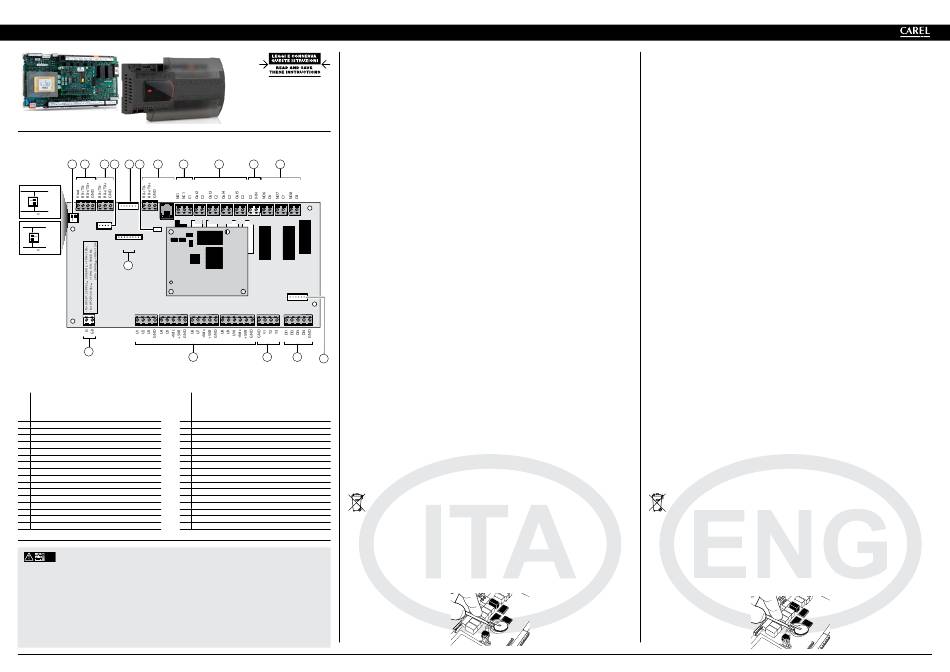

Descrizione connettori / Connector's description
14 12 11 13 5a 16 10 9
RS485 enabled
(*)180ohm
selection for end
of line resistor
pLAN connector
(J14,J15)
pLAN 180 disabled (*)
J9 J11 J12 J14
J16 J17 J18
J15
tLAN enabled
For Fb1 J10
Connector
(J9, J10)
J13
pLAN 180 enabled
15
J2 J3
J1
1
2
Legenda: Key:
1 1 Power Supply 230Vac for version with trasformer
Alimentaz. 230 Vac per versione con trasformatore
(UP2A*********) (UP2A*********)
Alimentaz. 24 Vac per versione senza trasformatore Power supply 24Vac for version without trasformer
(UP2B*********) (UP2B*********)
2 2
Canali universali Universal channel
3 3
Uscite analogiche Analog outputs
4 Ingressi digitali 4 Digital inputs
5a Uscita valvola 1 5a Valve output 1
5b Uscita valvola 2 5b Valve output 2
6 6
Uscite digitali a relè tipo ad interruttore Relay digital output switch type
7 Ingresso tensione per uscite 2, 3, 4, 5 7 Voltage inputs for digital output 2, 3, 4, 5
8 Uscite digitali in tensione 8 Voltage digital outputs
9 9
Uscita digitale di allarme Alarm digital output
10 10 Serial line pLAN
Connessione seriale pLAN
11 Connessione seriale BMS2 11 Serial line BMS2
12 Connessione seriale Fieldbus 12 Serial line Fieldbus
13 13 PLD terminal connector
Connessione per terminale PLD
14 14 Dipswitch for selection
Dipswitch selezione
15 Scheda seriale opzionale 15 Optional serial card
16 Led verde di alimentazione 16 Power supply - Green Led
NO POWER
& SIGNAL
CABLES
TOGETHER
WARNING: separate as much as possible the probe and digital input signal cables from the cables carrying inductive
READ CAREFULLY IN THE TEXT!
loads and power cables to avoid possible electromagnetic disturbance. Never run power cables (including the electrical panel wiring)
and signal cables in the same conduits.
IMPORTANT WARNINGS
The CAREL product is a state-of-the-art product, whose operation is specified in the technical documentation supplied with the product
or can be downloaded, even prior to purchase, from the website www.carel.com. - The client (builder, developer or installer of the final
equipment) assumes every responsibility and risk relating to the phase of configuration the product in order to reach the expected
results in relation to the specific final installation and/or equipment. The lack of such phase of study, which is requested/indicated in
the user manual, can cause the final product to malfunction of which CAREL can not be held responsible. The final client must use the
product only in the manner described in the documentation related to the product itself. The liability of CAREL in relation to its own
product is regulated by CAREL's general contract conditions edited on the website www.carel.com and/or by specific agreements with
clients.
Caratteristiche generali
μPCII é un controllo elettronico programmabile sviluppato da Carel per applicazioni di condizionamento,
riscaldamento e refrigerazione e in generale del settore HVAC/R. Assicura una notevole flessibilità, consentendo
di realizzare soluzioni specifiche su richiesta del cliente. Attraverso l'utilizzo del software 1tool sviluppato da
Carel per i controlli programmabili assicura la massima flessibilità di programmazione adattabile per ogni
esigenza. µPCII controlla la logica ingressi/uscite, la comunicazione con il terminale della famiglia pgd, oltre
alla comunicazione con altri dispositivi grazie alla presenza di tre porte seriali. Gli ingressi/uscite universali
(denominati nello schema di connessione come U) possono essere configurati da programma applicativo
per collegare sonde attive e passive, ingressi digitali, uscite analogiche e PWM. Ciò aumenta la possibilità di
configurazione degli ingressi/uscite, Aumentando la flessibilità di utilizzo dello stesso controllo per diverse
applicazioni. La possibilità di utilizzo del software 1Tool, installabile su PC, per la creazione e la personalizzazione
del programma applicativo, la simulazione, la supervisione e la definizione della rete locale pLAN, permette
di sviluppare nuove applicazioni in breve tempo. Il caricamento del software applicativo sul controllo avviene
tramite il programma pCO Manager, disponibile gratuitamente sul sito http://ksa.carel.com.
8 7 6
Caratteristiche degli I/O
Ingressi Digitali
Uscite analogiche
J19 J20 J21 J22 J23 J24
Canali Universali
J8
Uscite digitali
J4 J5 J6 J7
3 4
5b
Fig. 1
Uscita Valvole
Unipolari
** max. 6 sonde 0...5Vraz. e max. 4 sonde 4...20mA
Regole per lo smaltimento
• L'apparecchiatura (o il prodotto) deve essere oggetto di raccolta separata in conformità alle vigenti
normative locali in materia di smaltimento
• Non smaltire il prodotto come rifiuto solido urbano ma smaltirlo negli appositi centri di raccolta.
• Il prodotto contiene una batteria ed è quindi necessario rimuoverla separandola dal resto del prodotto
seguendo le istruzioni riportate di seguito prima di procedere al suo smaltimento.
• Un uso improprio o uno smaltimento non corretto potrebbe avere effetti negativi sulla salute umana
e sull'ambiente.
• In caso di smaltimento abusivo dei rifiuti elettrici ed elettronici sono previste sanzioni stabilite dalle
vigenti normative locali in materia di smaltimento.
Tipo: ingressi digitali a contatto pulito
Numero di ingressi digitali (DI): 4
Tipo: 0...10 Vdc continui, PWM 0...10 V 100 Hz sincroni con l'alimentazione,
PWM 0...10 V frequenza 100 Hz, PWM 0...10 V frequenza 2 KHz, corrente massima 10mA
Numero di uscite analogiche (Y): 3
Precisione delle uscite analogiche: +/- 3% del fondo scala
Bit conversione analogico digitale: 14
Tipo di ingresso selezionabile da applicativo: NTC, PT1000, PT500, PT100, 4...20mA, 0...1 V, 0...5
V, 0...10 V, Ingresso digitale contatto pulito, ingresso digitale veloce **
Tipo di uscita selezionabile da applicativo:
PWM 0/3,3 V 100 Hz, PWM 0/3,3 V 2 KHz, uscita analogica 0...10 V Massima corrente 2 mA
Numero di canali universali (U): 10
Precisione della lettura sonde passive: ± 0,5 C in tutto il range di temperatura
Precisione lettura sonde attive: ± 0,3% in tutto il range di tensione
Precisione uscite analogiche: ± 2% del fondo scala
Gruppo 1 (R1), Potenza commutabile: NO EN 60730-1 1(1) A 250Vac (100.000 cicli)
UL 60730-1: 1 A resistivo 250Vac, 100.000 cicli
Gruppo 2 (R2), Potenza commutabile: NO EN 60730-1 1(1) A 250Vac (100.000 cicli)
UL 60730-1: 1 A resistivo 250Vac 100.000 cicli, 1/8Hp (1,9 FLA, 11,4 LRA) 250Vac, C300 pilot
duty 250Vac, 30.000 cicli
Gruppo 2 (R3, R4, R5), Potenza commutabile: NO EN 60730-1 2(2) A 250Vac (100.000 cicli)
UL 60730-1: 2 A resistivo 250Vac, C300 pilot duty 240Vac, 30.000 cicli
Gruppo 3 (R6, R7, R8), Potenza commutabile: NO EN 60730-1 6(4) A 250Vac (100.000 cicli)
UL 60730-1: 10 A resistive, 10 FLA, 60 LRA, 250Vac, 30.000 cicli
Tensione massima commutabile: 250Vac.
Potenza commutabile R2, R3 (SSR case mounting): 15 VA 110/230 Vac o 15 VA 24 Vac secondo il
modello acquistato
I relè all'interno dei gruppi 2 e 3 hanno isolamento principale tra di loro e deve essere applica-
ta la stessa tensione di alimentazione.
Attenzione nel gruppo 2, con presenza di SSR a 24Vac, l'alimentare deve essere SELV 24Vac.
Tra i diversi gruppi di relè può essere applicata una diversa tensione di alimentazione
(isolamento rinforzato).
Numero di valvole: 2
Massima potenza per ogni valvola: 7 W
Tipo di piloltaggio: unipolare
Connettore valvola: 6 pin sequenza fissa
Alimentazione: 12 Vdc ±5%
Corrente massima: 0.3 A per ogni avvolgimento
Minima resistenza avvolgimento: 40 Ω
Lunghezza massima cavo: 2 m senza cavo schermato. 6 m con utilizzo di cavo schermato
connesso a terra da entrambi i lati (E2VCABS3U0, E2VCABS6U0)

General characteristics

μPCII is a microprocessor-based electronic controller developed by CAREL for many applications in the
air-conditioning, heating and refrigeration sectors and solution for HVAC/R sector. It ensures absolute
versatility, allowing specific solutions to be created on customer request. Using 1tool software developed
by Carel for programmable controller it is assured maximum programming flexibility suitable for each
application. µPCII controls inputs outputs logic, the pGD user interface and others devices communication
thanks to three serial ports built in. The universal channel (called on the drawing U) could be configured
by application software to connect active and passive probes, free voltage digital inputs, analog outputs
and PWM outputs. This technology increase the configurability of input output lines and flexibility of the
product for different applications. The 1TOOL software installable on PC, for the creation and customization
of application software, simulation, monitoring and definition of pLAN networks, allows us to develop
new applications quickly. The loading of the application software is controlled using the program pCO
Manager, free available on the site http://ksa.carel.com.

I/O characteristics

Digital inputs
Type: voltage-free contact digital inputs
Number of digital inputs (DI): 4
Analogue outputs Type: 0T10 Vdc continous, PWM 0T10V 100 Hz synchronous with power supply,
PWM 0...10 V frequency 100 Hz, PWM 0...10 V frequency 2 KHz, maximum current 10mA
Number of analogue outputs (Y): 3
Precision of analog outputs: +/- 3% of full scale
Universal channels
Bit analogue-digital conversion: 14
Type of input selectable by software: NTC, PT1000, PT500, PT100, 4-20mA, 0-1V, 0-5V, 0-10V,
Voltage-free contact digital input, fast digital input **
Type of output selectable by software:
PWM 0/3,3V 100Hz, PWM 0/3,3V 2KHz, Analogue output 0-10V - Maximum current 2mA
Number of universal channels (U): 10
Accuracy of passive probes: ± 0,5 C in all temperature range
Accuracy of active probes: ± 0,3% in all temperature range
Accurancy of analogue output: ± 2% full scale
Digital outputs Group 1 (R1), Switchable power: NO EN 60730-1 1(1) A 250Vac (100.000 cycles)
UL 60730-1: 1 A resistive 30Vdc/250Vac, 100.000 cycles
Group 2 (R2), Switchable power: NO EN 60730-1 1(1) A 250Vac (100.000 cycles)
UL 60730-1: 1 A resistive 30Vdc/250Vac 100.000 cycles, 1/8Hp (1,9 FLA, 11,4 LRA) 250Vac,
C300 pilot duty 250Vac, 30.000 cycles
Group 2 (R3, R4, R5), Switchable power: NO EN 60730-1 2(2) A 250Vac (100.000 cycles)
UL 60730-1: 2 A resistive 30Vdc/250Vac, C300 pilot duty 240Vac, 30.000 cycles
Group 3 (R6, R7, R8), Switchable power: NO EN 60730-1 6(4) A 250Vac (100.000 cycles)
UL 60730-1: 10 A resistive, 10 FLA, 60 LRA, 250Vac, 30.000 cycles
Max switchable voltage: 250Vac.
Switchable power R2, R3 (SSR case mounting): 15VA 110/230 Vac or 15VA 24 Vac depends on the
model
The relays in groups 2 e 3 have basic insulation and the same power supply must be applied.
Attention for group 2, with 24Vac SSR, power supply must be SELV 24Vac.
Between different relays gruops could be applied different power supplies
(reinforced insulation).
Unipolar Valve
Number of valve: 2
outputs Maximum power for each valve: 7 W
Type of duty: unipolar
Valve connector : 6 pin fixed sequence
Power supply: 12 Vdc ±5%
Max current: 0.3 A for each winding
Minimum winding resistance: 40 Ω
Maximum cable lenght: 2m without shielded cable. 6 m with shielded cable connected to
ground both on valve side and electronic controller side (E2VCABS3U0, E2VCABS6U0)
** max. 6 sonde 0...5Vraz. e max. 4 sonde 4...20mA
Tab. 1

Guidelines for disposal

• The appliance (or the product) must be disposed of separately in accordance with the local waste
disposal legislation in force.
• Do not dispose of the product as municipal waste; it must be disposed of through specialist waste
disposal centres.
• The product contains a battery that must be removed and separated from the rest of the product ac-
cording to the instructions provided, before disposing of the product.
• Improper use or incorrect disposal of the product may negative effects on human health and on the
environment.
• In the event of illegal disposal of electrical and electronic waste, the penalties are specified by local
waste disposal legislation.
