Summary of Contents for Beninca CP.J3-SW

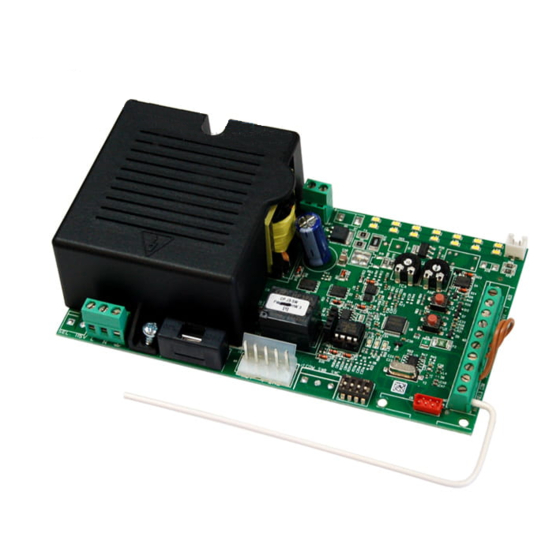

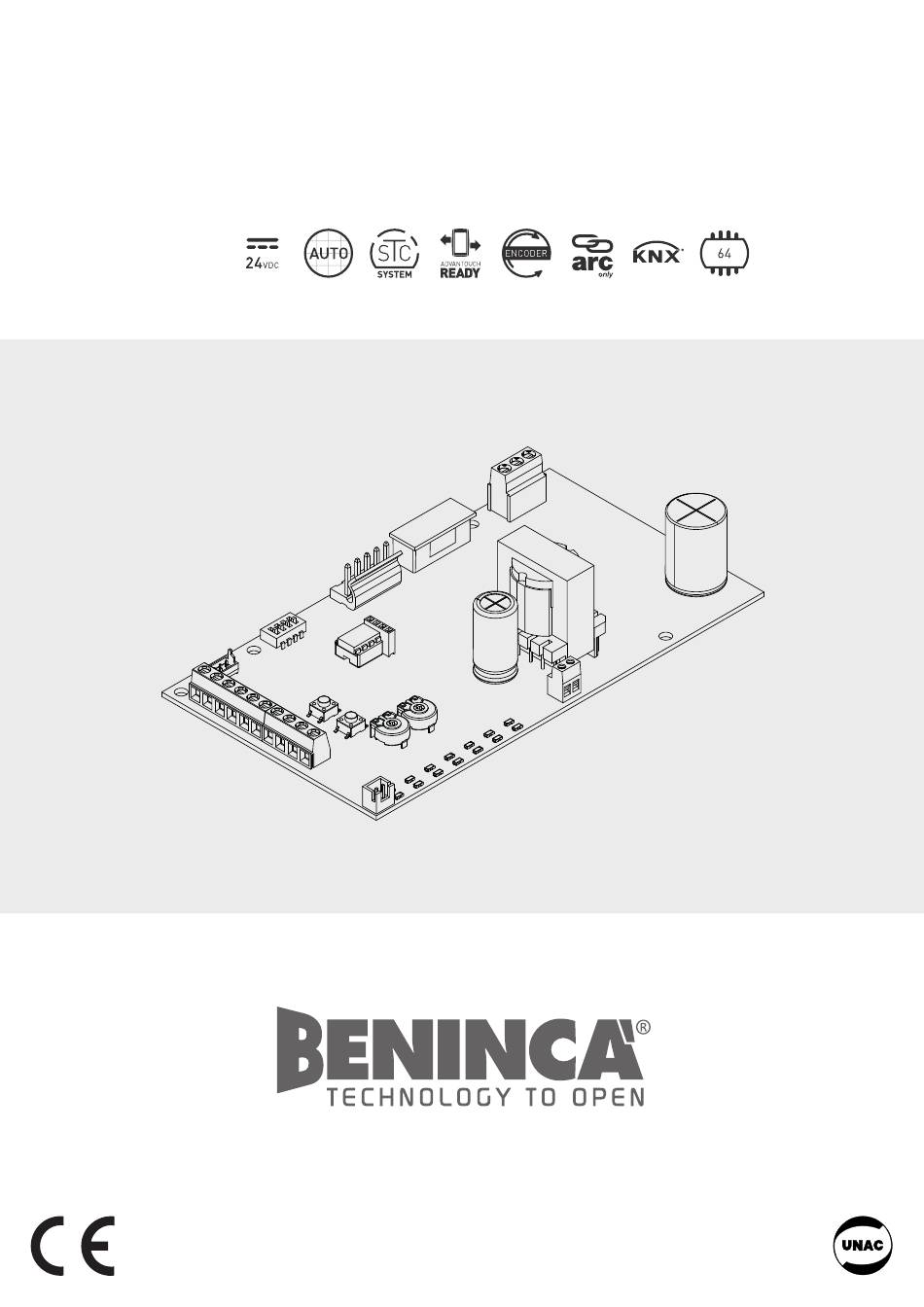

- Page 1 L854200179 07/2020 rev 1 CP.J3-SW...
- Page 3 EXT. BOX 2x12V Battery Charger Battery (Optional) Service Light -24V 24Vdc / 500mA max +24V BLINK LAMP 24Vdc BLINK PHOT STOP P.P. SHIELD X.BE F1 T2A • POZOR! Pokud jejich světlo zblízka zasáhne oči bez speciální ochrany, mohou LED diody namontované na vytištěném obvodu způsobit poranění...
-
Page 4: Technical Data
WARNING GENERAL INFORMATIONS The product shall not be used for purposes or in ways other than those for which the product is intended for and as described in this manual. Incorrect uses can damage the product and cause injuries and damages. The company shall not be deemed responsible for the non-compliance with a good manufacture technique of gates as well as for any deformation, which might occur during use. - Page 5 CP.J3-SW CONTROL UNIT ELECTRICAL CONNECTIONS The follows table shows the electrical connections in Fig. 1: Terminals Function Description L/N/GND Power supply 230Vac 50 / 60Hz input (L-Phase / N-Neutral / GND) MOT/+ENC- Motor/Encoder Quick connector for the connection of motors provided with Encoder...
- Page 6 AUTOSET CAUTION! THE AUTOSET PROCEDURE DESCRIBED BELOW IS MANDATORY! During the AUTOSET phase, the control unit performs a number of opening and closing movements during which essential operating parameters are set, including: - Start- and end-of-run positions. - Start of the slowdown phases. - Torque values applied during panel movement.
-
Page 7: Belt Tensioning
DIP 2 Set the OPENING and CLOSING movement speed. After switching DIP2 to ON, select the CLOSING speed indicated by LED LD3 using the PU1 key. LD3 1 flash 50% of maximum speed (Default) LD3 2 flashes 75% of maximum speed LD3 steady light maximum speed After switching DIP2 to ON, select the OPENING speed indicated by LED LD1 using the PU2 key. -
Page 8: Total Reset
Storage of a transmitter key with enabling of a bistable “Service Light” - Press the PU2 key once for 1s, the LD1 LED emits 1 flash with 1s pause. - Press the PU2 key again 3 times, the LD1 LED will flash 4 times with 1s pause - Press the transmitter key to be stored with the bistable “Service Light”... -
Page 9: Technické Údaje
UPOZORNĚNÍ OBECNÉ INFORMACE Výrobek se nesmí používat pro žádné jiné účely ani žádnými jinými způsoby, než pro které je určen a které jsou pop- sány v tomto návodu. Nesprávné používání může poškodit výrobek, způsobit zranění a škody. Společnost nenese odpovědnost za nedodržení správných postupů při výrobě bran a ani za jakékoli deformace, které by mohly vzniknout při jejich používání. - Page 10 CP.J3-SW ŘÍDICÍ JEDNOTKA ELEKTRICKÁ PŘIPOJENÍ V následující tabulce jsou uvedena elektrická zapojení na obr. č. 11: Svorky Funkce L-N-GND Napájení Vstup,230 V 50/60Hz(L-Fáze/N-Neutrální GND) MOT / +ENC- Chyba, enkodér Rychlý konektor pro připojení motoru vybaveného enkodérem Připojovací anténa k zabudovanému přijímači ANT / SHIELD Anténa...
- Page 11 AUTOSET POZOR! POSTUP AUTOMATICKÉHO NASTAVENÍ POPSANÝ NÍŽE JE POVINNÝ! Během fáze AUTOMATICKÉHO NASTAVENÍ vykonávají řídicí jednotky sekvenci pohybů otevírání a zavírání, během nichž jsou nastaveny specifické parametry provozu včetně: - Pozice začátek a konec probíhajícího procesu. - Zahájení fáze zpomalování procesu. - Hodnoty točivého momentu aplikovány během pohybupanelu.
- Page 12 LED dioda LD3 je vypnutá = Vzdálené přijetí signálu je neaktivní POZOR! Vypněte spínač DIP 1 na konci programování. DIP 2 Nastavuje rychlost pohybu OTEVÍRÁNÍ a ZAVÍRÁNÍ. Po zapnutí spínače DIP2 vyberte rychlost ZAVÍRÁNÍ pomocí klávesy PU1, která je indikována LED diodou LD3. 1 bliknutí...
- Page 13 Uložení klávesy vysílače s časovou funkcí “Servisní Dioda” StiskněteklávesuPU2jednoupodobu1s,LEDdioda LD1blikne1x spauzou1s . Stisknětedvakrátklávesu PU2,LED dioda LD1 3krát zabliká s pauzou 1s Pro uložení vysílače s časovou funkcí“Servisní dioda“ stiskněte klávesu vysílače po dobu 10 s , 3 červené LED diody se na 1s rozsvítí, poté...
- Page 14 E-mail address: Declare that the DOC is issued under our sole responsibility and belongs to the following product: Model/Product: CP.J3-SW Type: Control box 24Vdc The object of the declaration described above is in conformity with the relevant Union harmonization legislation:...
- Page 16 AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Telefon: 0444 751030 r.a. - Fax: 0444 759728...
