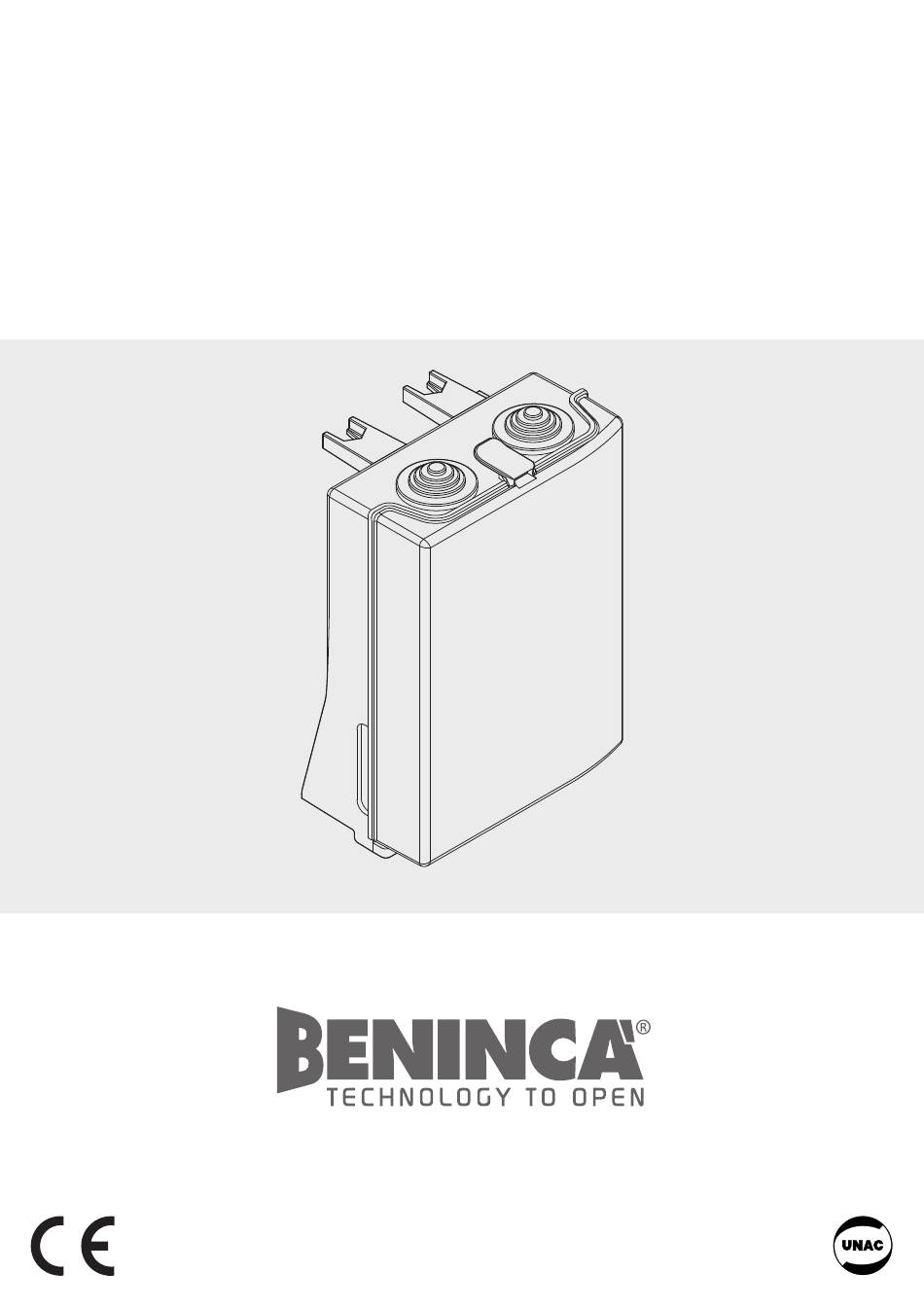

- Page 1 L8542349 04/2008 rev 1 CP.B24 UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Page 2 J1 DAS Close DAS 8K2 J1 DAS Open DAS N.C. BLINK + 24V - IICH 24Vac/dc 24Vac 3W max 500mA max LAMP 24Vdc F2:1AT (230V) F2:2AT (115V)
- Page 3 12 V 2 4s c V M sc V M t r s 2 4t r s D L2 D L1 0 tr s 1 2V CB.24V 0 sc...
- Page 4 Декларация соответствия CE Изготовитель: Automatismi Benincà SpA. Адрес: Via Capitello, 45 - 36066 Sandrigo (VI) – Italia настоящим декларируем, что наш продукт CP.B24. соответствует следующим стандартам и условиям: Директива электромагнитной совместимости: 89/336/CCE, 93/68/CEE Директива низких напряжений: 73/23/CEE, 93/68/CEE Benincà Luigi, Управляющий.
- Page 5 БЛОК УПРАВЛЕНИЯ СP-BULL 24 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ В следующим таблице описаны электрические подключения рис. 1: Конкакты Функция Описание Двигатель Ввод для подключения двигателя 24В 120Вт макс. M+/M- Ввод для подключения концевых включетелей. Концевые COM: общий для концевых включетелей. включатели SWO: вход концевых включетелей APRE (контакт НЗ) SWC: вход...
-
Page 6: Использование Кнопки
1) Отключить питание. 2) Деблокировать створку, вручную переместить на середину хода и повторно блокировать. 3) восстановить питание. 4) Нажать кнопку НЗ временно подключеную с входом РР для управления пошаговый. 5) створка должна двигаться в открытии. В противом случае, достаточно поменять местами провода хода двигателя (М+/M-) и провода концевых выключателей, поменять... - Page 7 МЕНЮ ФУНКЦИЯ MEMO DEFAULT Включает или отключает автоматическое закрытие. On: автоматическое закрытие включено. (ON) Off: автоматическое закрытие отключено. Включает или отключает функцию “кондоминиум”. On: функция кондоминиум включена. Импульс P.P. или передатчика не (OFF) имеет эффект в течение открытия. Off: функция кондоминиум отключена. Включает...
- Page 8 MЕНЮ ФУНКЦИЯ Отбирая эту функцию, приемник ждет (PUSH) код пульта для пошаговой функции. Нажать кнопку пульта, который хочется регулировать для пошаговой функции. Если код правильный, видно сообщение OK. Если код неправильный, видно сообщение Err. Отбирая эту функцию, приемник ждет (PUSH) код пульта для второго радиоканала. Нажать кнопку...
-
Page 9: Сообщения Об Ошибке
Второе меню Первая функция второго меню Нажать несколько раз <-> до выбора логики РRЕ Значение, в настоящее время установленное для выбранной функции Установить кнопками <+> и <-> требуемое значение Значение запрограммировано По окончании программирования дисплей отражает только что установленное значение Нажать... -
Page 10: Technical Data
EC declaration of confirmity Manufacturer: Automatismi Benincà SpA. Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: control unit CP.B24. complies with the following relevant provisions: EMC guidelines: 89/336/CCE, 93/68/CEE Low voltage guidelines: 73/23/CEE, 93/68/CEE Benincà Luigi, Legal responsible. -
Page 11: Wire Diagram
CP.B24 CONTROL UNIT WIRE DIAGRAM Wire connections shown in Fig. 1 are described hereunder: Terminals Function Description M+/M- Motor Quick connector for motor connection, 24VDC 120W max Quick connector for limit switch connection. COM: Common to limit switches Limit switches SWO: Input, OPEN limit switches (N.C. - Page 12 TO CHECK CONNECTIONS Before programming the control unit, check that the motor is correctly connected: 1) Cut off power supply. 2) Manually release the gate leaf, move the same at approx. half stroke and block it again. 3) Power the system again. 4) Send a step-by-step control through a NC push-button temporarily connected to the PP input.
- Page 13 MENU FUNCTION MEMO DEFAULT The automatic closure is enabled or disabled. Off: disabled automatic closure. (ON) On: enabled automatic closure The multi-flat function is enabled or disabled. On: enabled multi-flat function. The P.P. (Step-by-step) impulse or the impulse (OFF) of the transmitter has no effect in the opening phase. Off: disabled multi-flat function.
-
Page 14: Example Of Programming
MENU FUNCTION By selecting this function, the receiver is waiting for (Push) a transmitter code to be assigned to the step-by-step function. Press the transmitter key, which is to be assigned to this function. If the code is valid, it will be stored in memory and OK will be displayed. If the code is not valid, the Err message will be displayed. -
Page 15: Error Messages
Set the desired value with the <+> and <-> keys The value is programmed When programming has been made, the display goes to the function just set Press <+> and <-> simultaneously to go to the higher menu Second menu First function of the second menu Press <->... - Page 16 AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728...
