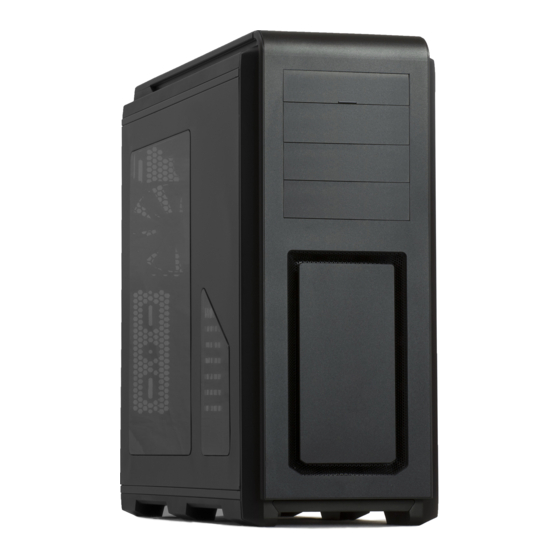

Summary of Contents for Phanteks ENTHOO Series

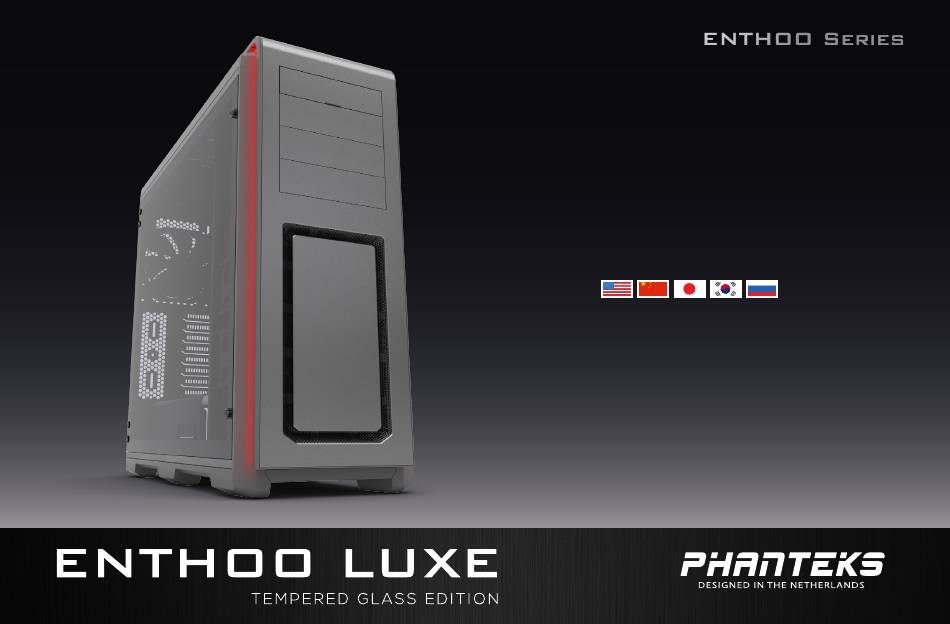

  • Page 1 USER’S MANUAL...
  • Page 3 Caution Please take a moment to carefully go through the installation guide. Phanteks will not take responsibility for any damages incurred due to incorrect installation and incorrect usage of this product. Thank you.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS SPECIFICATIONS ..........................................EXPLODED VIEW ..........................................ACCESSORIES ............................................ BRACKETS ............................................I/O PORTS ............................................. CONNECTIONS ..........................................CHASSIS DISASSEMBLY ........................................PANEL REMOVAL ..........................................MOTHERBOARD INSTALLATION ....................................10. POWER SUPPLY COVER INSTALLATION ..................................11. FILTERS REMOVAL ..........................................12. FANS COMPATIBILITY ........................................13.

  • Page 5: Specifications

    1. SPECIFICATIONS CASE SPECIFICATIONS CLEARANCE Dimension 235 mm x 560 mm x 550 mm (W x H x D) Graphic card 347 mm Form Factor Full tower Without HDD cages 472 mm Material(s) Aluminum Faceplates, Tempered Glass, Steel chassis CPU cooler 193 mm Motherboard support ATX, EATX, mATX, SSI EEB...

  • Page 6: Exploded View

    2. Tempered Glass Side Panel 3. Right Side Panel 4. Front Panel 5. ODD Cover 6. Bottom Dust Filters 7. Top Panel 8. Phanteks Logo Plate 9. Front Mesh cover 10. Hard Drive Cage 11. SSD Bracket (2x) 12. PH-F140 13. Front dust filters 14.
  • Page 7 7. 顶部面板 7. 上部パネル 7. 상단 패널 7. Верхняя панель 8. Phanteks 铭板 8. Phanteks ロゴプレート 8. Phanteks 로고 플레 8. Панель с логотипом Phanteks 9. 前铁网盖板 9. 正面メッシュカバー 9. Передняя решетчатая крышка 이트 10. 硬盘笼 10. ハードドライブケージ 9. 전면 메쉬 커버...

  • Page 8: Accessories

    3. ACCESSORIES 3. ACCESSORIES ITEM DESCRIPTION ITEM DESCRIPTION Motherboard/ Screw M3 x 5mm Screw 5 x 10KT Fan installation ODD/SSD Motherboard CM6 #11 Screw 6-32 x 6mm PSU, Brackets Screw M4 x 8mm Reservoir Thumb Screws PSU, Brackets, KM6 #6 Reservoir bracket 6-32 x 6mm HDD cages...

  • Page 9: Brackets

    4. BRACKETS SSD Bracket (2x included) PWM Hub (included) SSD 支架 PWM 外壳 SSD ブラケット PWM ハブ PWM 경우 SSD 브래킷 Кронштейн для твердотельных PWM коробка дисков Reservoir Bracket (included) PSU Cover 封闭式左侧板 水箱支架 PSU カバー 貯水槽ブラケット PSU 커버 저장 탱크 브래킷 Крышка...

  • Page 10: I/O Ports

    5. I/O PORTS AND FRONT PANEL FRONT VIEW TOP VIEW 1. USB 3.0 1. USB 3.0 2. USB 2.0 2. USB 2.0 3. マイクロホン 3. Microphone 4. ヘッドホン 4. Headphone 5. 電源リセット 5. Power Reset 6. LED スイッチ 6. LED Switch 7.

  • Page 11: Connections

    6. CONNECTIONS AUDIO USB 3.0 LED 4-PIN CONNECTOR (LIGHTING) MIC2 L IntA P2_D+ AGND IntA P2_D- MIC2 R IntA P1_D+ AVCC IntA P1_D- FRO-R MIC2_JD IntA P2_SSTX+ F_IO_SEN IntA P2_SSTX- IntA P1_SSTX+ LINE2_JD FRO-L IntA P1_SSTX- IntA P2_SSRX+ IntA P1_SSRX+ IntA P2_SSRX- IntA P1_SSRX- Vbus...

  • Page 12: Chassis Disassembly

    7. CHASSIS DISASSEMBLY Top Chassis Panel Disassembly Top View 1. Remove the 15 screws to take the top chassis panel off. 拆下15颗螺丝取出机箱顶板 15 個のねじを外し、上部筐体パネルを取り外します。 15개의 나사를 제거하여 상부 섀시 패널을 떼어냅니다. Открутите 15 винтов, чтобы снять верхнюю панель системного блока. Backside View Front View Side View...
  • Page 13 7. CHASSIS DISASSEMBLY HDD Chassis Panel Disassembly Side View Front View Bottom View 2. Remove the Top chassis panel and front panel first (see page 12). Unscrew the 4 screws to remove the HDD panel. 先拆下机箱顶板及面板（参照12&13页），然后卸下HDD支架的4颗螺丝并拆除 最初に上部筐体パネルと前面パネルを取り外します (ページ 12 および13 参照)。 4 個のねじ を外し、HDD パネルを取り外します。...
  • Page 14 7. CHASSIS DISASSEMBLY Optical Bay Chassis Panel Disassembly Front View Side View Front View 3. Remove the top, HDD, and front chassis panel first(see page 12,13). Unscrew the 2 screws to remove the Optical bay. 先拆下机箱顶板面板和HDD支架（参照12、13页），然后卸下光驱托架的4颗螺丝并拆除 最初に上部、HDD、および前面の筐体パネルを取り外します (ページ 12、13 参照)。 2 個のねじを外 し、光学ドライブベイを取り外します。...

  • Page 15: Panel Removal

    8. PANEL REMOVAL Unscrew the 2 thumb screws to remove the side panels. Unscrew the 2x thumb screws to remove the glass panel 首先拆除 2颗手动螺丝便可移掉左右侧板 拧下 2 个翼形螺钉以卸下玻璃面板 2 つのつまみねじを抜き、横パネルを取り外します。 2 個のつまみネジを外し、ガラスパネルを取り外します 2개의 나비 나사를 풀어 측면 패널을 분리합니다 2개의 썸 스크류를 풀어 유리패널을 제거합니다. Для...
  • Page 16 8. PANEL REMOVAL ** To prevent damage to the panels, please follow the steps in order. Step 1: Pull outward to remove the front panel.  Step 2: Pull up to remove the top panel. ** 为防面板破损，请按以下的步骤操作 步骤1，拆前面板时，向外拉 步骤2，向上拉以便拆下顶板 **パネルの損傷を防ぐために、番号順にステップを進めてください。 ステップ...

  • Page 17: Motherboard Installation

    9. MOTHERBOARD INSTALLATION Step 1 Step 2 Step 2: Install the motherboard with the provided M3 screws. Step 1: Standoff screws are pre-installed for ATX. Extra standoff required for E-ATX 步骤2，用M3螺丝安装主板 步骤1，主板支撑铜柱预安装有ATX, E-ATX需要用户自行增加 ステップ 3: 同梱の M3 ねじでマザーボードを取り付けます。 ステップ 1: ATX 用にスタンドオフねじが事前に取り付けられています。 E-ATX には...

  • Page 18: Power Supply Cover Installation

    10. POWER SUPPLY INSTALLATION 1. Remove PSU cover 1. Unscrew the thumb screws. 2. Pull out 3. lift up on the right side to remove cover 1. 拧开手动螺钉 2. 拉出电源盖板 3. 抬起起盖板并右侧移除 1. つまみネジを外します。 2. 引き出します。 3. 右側を持ち上げて、カバーを外します 1. 나비 나사를 풉니다. 2. 당겨 뺍니다. 3. 오른쪽을 위로 올려 커버를 제거합니다. 1.
  • Page 19 10. POWER SUPPLY INSTALLATION 2. Install PSU REAR VIEW (4x) 1. Align to the three rubber grommets and slide in. 2. Use the provided thumb screws to lock in place. 1、对齐三个橡胶垫圈并滑入 2、使用提供的手动螺丝锁到位 1。 3つのラバークリップに合わせます。 2。提供された蝶ネジを使用して所定の位置に固定します。 1. 3개의 고무 그로밋에 맞춰 안으로 밉니다. 2.
  • Page 20 10. POWER SUPPLY INSTALLATION 3. Install PSU cover 1. Align to the three rubber grommets and slide in. 2. Use the provided thumb screws to lock in place. 1. 对齐三个橡胶垫圈并推入。 2. 使用附带的翼形螺钉锁定到位。 1. 3つのゴムグロメットに合わせ、スライドインします。 2. 付属のつまみネジを使用して、所 定の位置に固定します。 1. 3개의 고무 그로밋에 맞춰 안으로 밉니다. 2. 제공된 썸 스크류를 사용하여 제자리에 고정합 니다.

  • Page 21: Filters Removal

    11. FILTERS REMOVAL To clean the dust filters, run slow moving water through the filters. Dry filters before reinstalling. 慢慢的用水清洗滤尘器。等滤尘器凉干后再装入。 ダストフィルターを清掃するには、勢いのない水をフィルターに通し ます。 フィルターを乾かしてから再度取り付けます。 먼지 필터를 청소하려면 천천히 흐르는 물로 필터를 통과시킵니다. 다 시 설치하기 전에 필터를 말리십시오. Для очистки пылевых фильтров поместите их под небольшую струю...

  • Page 22: Fans Compatibility

    12. FAN COMPATIBILITY FAN COMPATIBILITY TABLE 200mm 140mm 120mm (1x included) Bottom Front (2x included) Rear (Top) (1x included) HDD Cages...

  • Page 23: Ssd Mounting Location

    13. SSD MOUNTING LOCATION Four mounting locations for the SSD bracket. 固态硬盘托架的四个安装位 SSD ブラケットの 4 つの取り付け位置 4개의 SSD 브래킷 장착 위치 Четыре монтажных позиции кронштейна для SSD- накопителя Side SSD Mounting Location Rear Side (optional SSD mounting location)

  • Page 24: Ssd/Odd Installation

    14. SSD/ODD INSTALLATION ODD INSTALLATION SSD INSTALLATION Slide in the SSD and screw in from the side to lock in place. 滑入SSD并从侧面旋入以锁定到位。 SSD を挿入し、側面からねじで留め、固定し ます。. SSD 밀어 제자리에 고정합니다 측면에서의 나 사. Вставьте кронштейн SSD в паз и закрутите Squeeze the two tabs in and push outward from inside the case. сбоку.

  • Page 25: Hard Drive Installation

    15. HARD DRIVE INSTALLATION 3.5” INSTALLATION Place hard drive into tray and push in the arms to lock. 把硬盘放入托盘，并推入两边侧翼锁住。 ハードドライブをトレイに置き、アームを押して固定します。 하드 드라이브를 트레이에 넣고 암을 안쪽으로 눌러 고정합니다. Установите жесткий диск в лоток и нажмите на рычажки для фиксации. Align the tray to the HDD cage and slide in. 把托盘与HDD盒对齐，并推入。...
  • Page 26 15. HARD DRIVE INSTALLATION REMOVING HDD CAGES Unscrew the thumbscrews to remove the cages. 卸掉手动螺丝，移出硬盘盒 つまみねじを抜き、ケージを取り外します。 나비 나사를 풀어 케이지를 분리합니다. Для снятия отсеков отверните винты с накатанной головкой.

  • Page 27: Watercooling Installation

    16. WATERCOOLING INSTALLATION WATERCOOLING RADIATOR COMPATIBILITY 120mm, 140mm 240mm, 280mm 360mm, 420mm 360mm 120mm 240mm, 280mm 120mm, 140mm 240mm 480mm 120mm, 140mm 240mm...
  • Page 28 16. WATERCOOLING INSTALLATION 120 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom 散热排尺寸 前面 后面 底部 顶部 ラジエーターのサイズ 正面 背面 下部 上部 라디에이터 크기 전면 뒷면 하단 상단 Размер радиатора Спереди Сзади Снизу Сверху     120mm ...
  • Page 29 16. WATERCOOLING INSTALLATION 140 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom 散热排尺寸 后面 底部 顶部 前面正面 ラジエーターのサイズ 背面 下部 上部 전면 라디에이터 크기 뒷면 하단 상단 Спереди Размер радиатора Сзади Снизу Сверху    140mm  280mm ...
  • Page 30 16. WATERCOOLING INSTALLATION RESERVOIR BRACKET INSTALLATION Align the reservoir bracket to the mounting hole and screw into the top of the reservoir bracket. Then use the provide 2x screw to lock the reservoir in place. 对准水箱支架的安装孔，并拧紧水箱支架顶部的螺丝。然后使 用提供2个螺丝锁定将水箱架锁到位 ストアブラケットを取り付け穴に合わせ、ネジを回してスト アブラケットの上部に固定します。グロゴソ付属の2本のネ ジを使用してリポジトリを所定の位置に固定します。 저장소...

  • Page 31: Pwm Hub Installation

    RPM). The PWM hub will draw its power from the 4-pin connector, which is limited to a total device consuming 30W in total. Please visit our website for multi-language instructions regarding PWM Hub at www.phanteks.com. Important Note: 1 motherboard connector can only read 1 RPM signal. Therefore, the motherboard will only read the RPM signal from 1 device connected to Fan 1.
  • Page 32 17. PWM HUB INSTALLATION PWM风扇控制器受控于主机板的PWM信号时能达到最佳的工作状态，必须 マザーボードのPWM信号により変調された場合PWMハブが最適に機能し 接入含PWM功能的4pin接头时，风扇才会被最大控制范围调制。但是，并 て調整範囲が最大に大きくなります。しかし、 4ピンのマザーボードのコ 非主板所有的4pin接头都是PWM信号调制的。请阅读以下使风扇控制器达 ネクタがPWM信号を変調することはありません。 到最好的工作状态。 4ピンをCPU_FANに接続する 链接4pin线到主板的”CPU_FAN”接头 PWM機能を最大限に活用するPhanteksのPWMハブでは、ユーザーが4ピ 为了让您获得完整的PWM功能，Phanteks的PWM风扇控制器要求用户将 ンコネクタをマザーボードの「 CPU_Fan "コネクタに接続する必要があ 4pin线连接到主板的“CPU_FAN”接头，因为所有的主板厂商对这个接头都采 りますが、これはすべてのマザーボードメーカーの場合、このコネクタか 用PWM信号调制。然后连接SATA12V电源给PWM风扇控制器供电。并不 らPWM信号を変調するためです。 SATA 12V電源を接続してPWMハブに 是所有的主板的默认设置会自动用PWM信号调制，需要用户手动设置或请 電源を供給します。すべてのマザーボードがデフォルトでCPU_Fanコネ 咨询您的主板厂商 クタをPWM信号の変調に設定されません。この問題は、マザーボードの マニュアルを参照してください。 连接4pin到其他4pin接头（除了CPU_FAN） 除了“CPU_FAN”接头，主板上同时从在其他4pin接头（例如“CPU_FAN2” 4ピンのコネクタを他の4ピンヘッダーに接続する（ CPU_Fanのほかに） ，“CHA_FAN”，“OPT_Fan”），但不是所有的主板厂商都是用PWM信号来 他の4ピンコネクタは、 " CPU_Fan "コネクタ（例： 「 CPU_Fan2 "、"...
  • Page 33 커넥터가 모두 PWM 신호를 변조하는 것은 아닙니다. Подключение к 4-контактному CPU_FAN 4핀을 CPU_FAN에 연결하기 Функция Phanteks ШИМ максимизировать пользователю находится на ступице PWM 기능을 최대화하려면 Phanteks의 PWM 허브에서 사용자가 ШИМ 4-контактным разъемом наматеринской платы " CPU_FAN " должен быть 4핀 커넥터를 마더보드의 “CPU_Fan” 커넥터에 연결해야 하는데, подключен...
  • Page 34 18. PUMP BRACKET PUMP BRACKET 6#-32 rubber dampers 4.5mm *in millimeters Pump bracket with universal mounting allows for multiple pumps to be installed. Place pump bracket onto the HDD cage stand and screw to lock in place. 通用安装型泵托架允许对多个泵进行安装。 将泵托架放到硬盘固定器上，用螺钉锁定到位。 ポンプブラケットを HDD ケージスタンドの上に取り付けて固 ユニバーサルマウント付きのポンプブラケットがあれば、複数のポンプ...
  • Page 35 19. SERVICES AND SUPPORT If you have any questions or concerns, please visit Phanteks’ web- Contact Us at / Contactez-nous à / Kontaktieren Sie uns unter / Con- site for technical support. We consider customer support, satisfac- tattateci all’indirizzo / Contate-nos em / Contáctenos en/ Neem hier...
