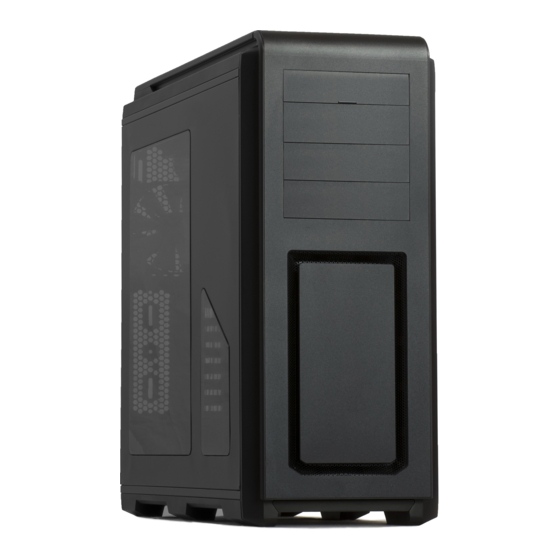

USER'S MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ENTHOO Series and is the answer not in the manual?

Questions and answers

Related Manuals for Phanteks ENTHOO Series

Summary of Contents for Phanteks ENTHOO Series

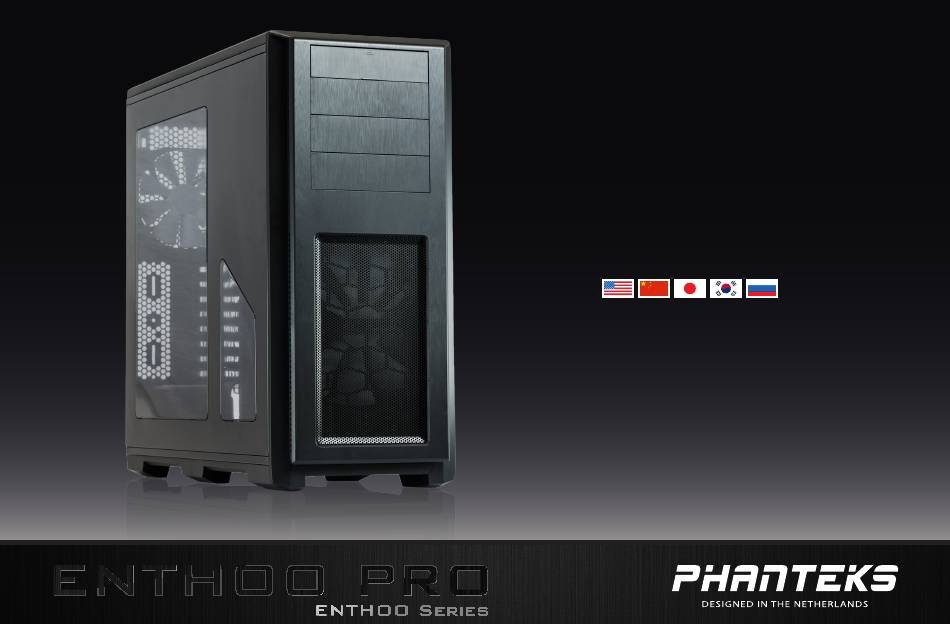

  • Page 1 USER’S MANUAL...
  • Page 3 Caution Please take a moment to carefully go through the installation guide. Phanteks will not take responsibility for any damages incurred due to incorrect installation and incorrect usage of this product. Thank you.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS SPECIFICATIONS ..........................................EXPLODED VIEW ..........................................ACCESSORIES ............................................ BRACKETS ............................................I/O PORTS ............................................. CONNECTIONS ..........................................CHASSIS DISASSEMBLY ........................................PANEL REMOVAL ..........................................MOTHERBOARD INSTALLATION ....................................10. POWER SUPPLY COVER INSTALLATION ..................................11. POWER SUPPLY INSTALLATION ....................................12. FILTERS REMOVAL ..........................................13.

  • Page 5: Specifications

    1. SPECIFICATIONS CASE SPECIFICATIONS PH-F140SP (included) Dimension 235 mm x 535 mm x 550 mm (W x H x D) Speed (rpm) 1200 ± 250 rpm Form Factor Max Airflow Full tower 82.1 CFM Material(s) Brushed plastic, Steel chassis Static Pressure 1.33mm H2O Motherboard support ATX, EATX, mATX, SSI EEB...

  • Page 6: Exploded View

    2. Window Left Side Panel (PH-ES614P) 3. Right Side Panel 4. Front Panel 5. ODD Cover 6. Bottom Dust Filters 7. Top Panel 8. Phanteks Logo Plate 9. Front Mesh cover 10. Hard Drive Cage 11. SSD Bracket 12. PH-F140 13. PH-F200 14.
  • Page 7 7. 顶部面板 7. 上部パネル 7. 상단 패널 7. Верхняя панель 8. Phanteks 铭板 8. Phanteks ロゴプレート 8. Phanteks 로고 플레이트 8. Панель с логотипом Phanteks 9. 前网罩盖 9. 正面メッシュカバー 9. 전면 메쉬 커버 9. Передняя решетчатая крышка 10. 硬盘笼 10. ハードドライブケージ...

  • Page 8: Accessories

    3. ACCESSORIES 3. ACCESSORIES ITEM DESCRIPTION ITEM DESCRIPTION Motherboard/ Screw M3 x 5mm Screw 5 x 10KT Fan installation ODD/SSD Motherboard CM6 #11 Screw 6-32 x 6mm PSU, Brackets Screw M4 x 8mm Reservoir Thumb Screws PSU, Brackets, Reservoir bracket KM6 #6 6-32 x 6mm HDD cages...

  • Page 9: Brackets

    4. BRACKETS SSD Bracket (included) PWM Hub (included) SSD 支架 PWM 外壳 SSD ブラケット PWM ハブ PWM 경우 SSD 브래킷 Кронштейн для твердотельных PWM коробка дисков Reservoir Bracket (included) PSU Cover (PH-ES614P) 电源盖板 水箱支架 PSU カバー 貯水槽ブラケット PSU 커버 저장 탱크 브래킷 Крышка...

  • Page 10: I/O Ports

    5. I/O PORTS AND FRONT PANEL 1. USB 3.0 1. USB 3.0 2. USB 2.0 2. USB 2.0 3. マイクロホン 3. Microphone FRONT VIEW TOP VIEW 4. ヘッドホン 4. Headphone 5. 電源リセット 5. Power Reset 6. 電源ボタン / HDD LED 6.

  • Page 11: Connections

    6. CONNECTIONS AUDIO USB 3.0 IntA P2_D+ IntA P2_D- MIC2 L IntA P1_D+ AGND MIC2 R IntA P1_D- AVCC IntA P2_SSTX+ FRO-R MIC2_JD F_IO_SEN IntA P2_SSTX- IntA P1_SSTX+ LINE2_JD FRO-L IntA P1_SSTX- IntA P2_SSRX+ IntA P1_SSRX+ IntA P2_SSRX- IntA P1_SSRX- Vbus Vbus No Pin...

  • Page 12: Chassis Disassembly

    7. CHASSIS DISASSEMBLY Top Chassis Panel Disassembly Top View 1. Remove the 15 screws to take the top chassis panel off. 拆下15颗螺丝取出机箱顶板 15 個のねじを外し、上部筐体パネルを取り外します。 15개의 나사를 제거하여 상부 섀시 패널을 떼어냅니다. Открутите 15 винтов, чтобы снять верхнюю панель системного блока. Backside View Front View Side View...
  • Page 13 7. CHASSIS DISASSEMBLY Front Chassis Panel Disassembly Front View 2. Remove 16 screws to take the front chassis panel off 16 個のねじを外し、前面筐体パネルを取り外します。 拆下16颗螺丝取出机箱前板 16개의 나사를 제거하여 전면 섀시 패널을 떼어냅니다. Открутите 16 винтов, чтобы снять переднюю панель Bottom View системного блока...
  • Page 14 7. CHASSIS DISASSEMBLY HDD Chassis Panel Disassembly Front View Bottom View 3. Remove the Top chassis panel and front panel first (see page 12 &13). Unscrew the 4 screws to remove the HDD panel. 先拆下机箱顶板及面板（参照12&13页），然后卸下HDD支架的4颗螺丝并拆除 最初に上部筐体パネルと前面パネルを取り外します (ページ 12 および13 参照)。 4 個のねじ を外し、HDD パネルを取り外します。...

  • Page 15: Panel Removal

    8. PANEL REMOVAL REAR Unscrew the 4 thumb screws to remove the side panels. 首先拆除 4颗手动螺丝便可移掉左右侧板 4 つのつまみねじを抜き、横パネルを取り外します。 4개의 나비 나사를 풀어 측면 패널을 분리합니다 Для снятия боковых панелей отверните 4 винта с накатанной головкой.
  • Page 16 8. PANEL REMOVAL ** To prevent damage to the panels, please follow the steps in order. Step 1: Pull outward to remove the front panel. Step 2: Pull up to remove the top panel.  ** 为防面板破损，请按以下的步骤操作 步骤1，拆前面板时，向外拉 步骤2，向上拉以便拆下顶板 **パネルの損傷を防ぐために、番号順にステップを進めてください。 ステップ...

  • Page 17: Motherboard Installation

    9. MOTHERBOARD INSTALLATION Step 1 Step 2 Step 2: Install the motherboard with the provided M3 screws. Step 1: Standoff screws are pre-installed for ATX. Extra standoff required for E-ATX 步骤2，用M3螺丝安装主板 步骤1，主板支撑铜柱预安装有ATX, E-ATX需要用户自行增加 ステップ 3: 同梱の M3 ねじでマザーボードを取り付けます。 ステップ 1: ATX 用にスタンドオフねじが事前に取り付けられています。 E-ATX には...

  • Page 18: Power Supply Cover Installation

    10. PSU COVER INSTALLATION 1. Unscrew the thumb screws. 2. Pull out 3. lift up on the right side to remove cover 1. 拧开手动螺钉 2. 拉出电源盖板 3. 抬起起盖板并右侧移除 1. つまみネジを外します。 2. 引き出します。 3. 右側を持ち上げ て、カバーを外します 1. 나비 나사를 풉니다. 2. 당겨 뺍니다. 3. 오른쪽을 위로 올려 커버 를...
  • Page 19 10. PSU COVER INSTALLATION 1. Align to the three rubber grommets and slide in. 2. Use the provided thumb screws to lock in place. 1、对齐三个橡胶垫圈并滑入 2、使用提供的手动螺丝锁到位 1。 3つのラバークリップに合わせます。 2。提供された蝶ネジを使用して所定の位置に固定します。 1. 3개의 고무 그로밋에 맞춰 안으로 밉니다. 2. 제공한 나비 나사를 사용하여 제자리에 고정합니다. Один.

  • Page 20: Power Supply Installation

    11. POWER SUPPLY INSTALLATION REAR VIEW (4x) Use the provided screws to secure the PSU in place. 请使用厂家提供的螺丝安装电源 同梱のねじを使い、PSU を固定します。 제공한 나사를 사용하여 PSU를 제자리에 고정합니다. Для крепления блока питания используйте винты из комплекта.

  • Page 21: Filters Removal

    12. FILTERS REMOVAL To clean the dust filters, run slow moving water through the filters. Dry filters before reinstalling. 慢慢的用水清洗滤尘器。等滤尘器凉干后再装入。 ダストフィルターを清掃するには、勢いのない水をフィルターに通し ます。 フィルターを乾かしてから再度取り付けます。 먼지 필터를 청소하려면 천천히 흐르는 물로 필터를 통과시킵니다. 다 시 설치하기 전에 필터를 말리십시오. Для очистки пылевых фильтров поместите их под небольшую струю...

  • Page 22: Fans Compatibility

    13. FAN COMPATIBILITY FAN COMPATIBILITY TABLE 200mm 140mm 120mm Bottom Front (1x included) Rear (Top) (1x included) HDD Cages...

  • Page 23: Ssd Mounting Location

    14. SSD MOUNTING LOCATION Two mounting locations for the SSD bracket. 2个SSD支架安装位置 SSD ブラケットの 2 つの取り付け位置。 SSD 브라켓 두 개의 장착 위치. Две монтажные позиции для установки кронштейна SSD.

  • Page 24: Ssd/Odd Installation

    15. SSD/ODD INSTALLATION ODD INSTALLATION SSD INSTALLATION Slide in the SSD and screw in from the side to lock in place. 滑入SSD并从侧面旋入以锁定到位。 SSD を挿入し、側面からねじで留め、固定し ます。. SSD 밀어 제자리에 고정합니다 측면에서의 나 사. Вставьте кронштейн SSD в паз и закрутите Squeeze the two tabs in and push outward from inside the case. сбоку.

  • Page 25: Hard Drive Installation

    16. HARD DRIVE INSTALLATION 3.5” INSTALLATION Place hard drive into tray and push in the arms to lock. 把硬盘放入托盘，并推入两边侧翼锁住。 ハードドライブをトレイに置き、アームを押して固定します。 하드 드라이브를 트레이에 넣고 암을 안쪽으로 눌러 고정합니다. Установите жесткий диск в лоток и нажмите на рычажки для фиксации. Align the tray to the HDD cage and slide in. 2.5”...
  • Page 26 16. HARD DRIVE INSTALLATION REMOVING HDD CAGES Unscrew the thumbscrews to remove the cages. 卸掉手动螺丝，移出硬盘盒 つまみねじを抜き、ケージを取り外します。 나비 나사를 풀어 케이지를 분리합니다. Для снятия отсеков отверните винты с накатанной головкой.

  • Page 27: Watercooling Installation

    17. WATERCOOLING INSTALLATION WATERCOOLING RADIATOR COMPATIBILITY 120mm, 140mm 240mm, 280mm 360mm, 420mm 360mm 140mm 120mm 240mm, 280mm 120mm, 140mm 240mm 480mm 120mm, 140mm 240mm...
  • Page 28 17. WATERCOOLING INSTALLATION 120 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom 散热排尺寸 前面 后面 底部 顶部 ラジエーターのサイズ 正面 背面 下部 上部 라디에이터 크기 전면 뒷면 하단 상단 Размер радиатора Спереди Сзади Снизу Сверху     120mm ...
  • Page 29 17. WATERCOOLING INSTALLATION 140 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom 散热排尺寸 后面 底部 顶部 前面正面 ラジエーターのサイズ 背面 下部 上部 전면 라디에이터 크기 뒷면 하단 상단 Спереди Размер радиатора Сзади Снизу Сверху    140mm   280mm ...
  • Page 30 17. WATERCOOLING INSTALLATION RESERVOIR BRACKET INSTALLATION Align the reservoir bracket to the mounting hole and screw into the top of the reservoir bracket. Then use the provide 2x screw to lock the reservoir in place. 对准水箱支架的安装孔，并拧紧水箱支架顶部的螺丝。然后使 用提供2个螺丝锁定将水箱架锁到位 ストアブラケットを取り付け穴に合わせ、ネジを回してスト アブラケットの上部に固定します。グロゴソ付属の2本のネ ジを使用してリポジトリを所定の位置に固定します。 저장소...

  • Page 31: Pwm Hub Installation

    However, not all 4-pin motherboard connectors implement the PWM signal modulation. Connecting the 4-pin to CPU_FAN For full PWM functionality, Phanteks’ PWM hub requires users to con- nect the 4-pin connector to the “CPU_Fan” connector of the mother- board, because all motherboard manufacturers implements a PWM signal modulation on this connector.
  • Page 32 PWM风扇控制器受控于主机板的PWM信号时能达到最佳的工作状态，必须 マザーボードのPWM信号により変調された場合PWMハブが最適に機能し 接入含PWM功能的4pin接头时，风扇才会被最大控制范围调制。但是，并 て調整範囲が最大に大きくなります。しかし、 4ピンのマザーボードのコ 非主板所有的4pin接头都是PWM信号调制的。请阅读以下使风扇控制器达 ネクタがPWM信号を変調することはありません。 到最好的工作状态。 4ピンをCPU_FANに接続する 链接4pin线到主板的"CPU_FAN"接头 PWM機能を最大限に活用するPhanteksのPWMハブでは、ユーザーが4ピ 为了让您获得完整的PWM功能，Phanteks的PWM风扇控制器要求用户将 ンコネクタをマザーボードの「 CPU_Fan "コネクタに接続する必要があ 4pin线连接到主板的“CPU_FAN”接头，因为所有的主板厂商对这个接头都采 りますが、これはすべてのマザーボードメーカーの場合、このコネクタか 用PWM信号调制。然后连接SATA12V电源给PWM风扇控制器供电。并不 らPWM信号を変調するためです。 SATA 12V電源を接続してPWMハブに 是所有的主板的默认设置会自动用PWM信号调制，需要用户手动设置或请 電源を供給します。すべてのマザーボードがデフォルトでCPU_Fanコネ 咨询您的主板厂商 クタをPWM信号の変調に設定されません。この問題は、マザーボードの マニュアルを参照してください。 连接4pin到其他4pin接头（除了CPU_FAN） 除了“CPU_FAN”接头，主板上同时从在其他4pin接头（例如“CPU_FAN2” 4ピンのコネクタを他の4ピンヘッダーに接続する（ CPU_Fanのほかに） ，“CHA_FAN”，“OPT_Fan”），但不是所有的主板厂商都是用PWM信号来 他の4ピンコネクタは、 " CPU_Fan "コネクタ（例： 「 CPU_Fan2 "、" 控制风扇转速的，而可能这类型的4pin接头是由电压控制的，相比真正的 CHA_Fan "、" OPT_Fan 」 ）に加え、最新のマザーボードでは見ること...
  • Page 33 материнской платы4-контактный не модуляции сигнала ШИМ . Подключение к 4-контактному CPU_FAN 4핀을 CPU_FAN에 연결하기 Функция Phanteks ШИМ максимизировать пользователю находится на ступице PWM 기능을 최대화하려면 Phanteks의 PWM 허브에서 사용자가 ШИМ 4-контактным разъемом наматеринской платы " CPU_FAN " должен быть 4핀 커넥터를 마더보드의 “CPU_Fan” 커넥터에 연결해야 하는데, подключен...

  • Page 34: Optional Accessories

    19. OPTIONAL ACCESSORIES PUMP BRACKET (Optional) 6#-32 rubber dampers 4.5mm *in millimeters Pump bracket with universal mounting allows for multiple pumps to be installed. 通用的水泵支架可支持各类多样化的水泵 ポンプブラケットを共通の方式で取り付けることで、複数のポ ンプを取り付けることができます。 유니버설 장착용 펌프 브래킷을 사용하면 여러 대의 펌프를 설 치할 수 있습니다. Кронштейн насоса с универсальным креплением позволяет устанавливать...

  • Page 35: Support And Services

    20. SERVICES AND SUPPORT If you have any questions or concerns, please visit Phanteks’ website for technical support. We consider customer support, satisfaction and feedback an essential element of our overall marketing effort. Please feel free to contact our support team. Thank you! Contact Us at: www.phanteks.com...

This manual is also suitable for:

Enthoo proPh-es614pPh-es614pc
