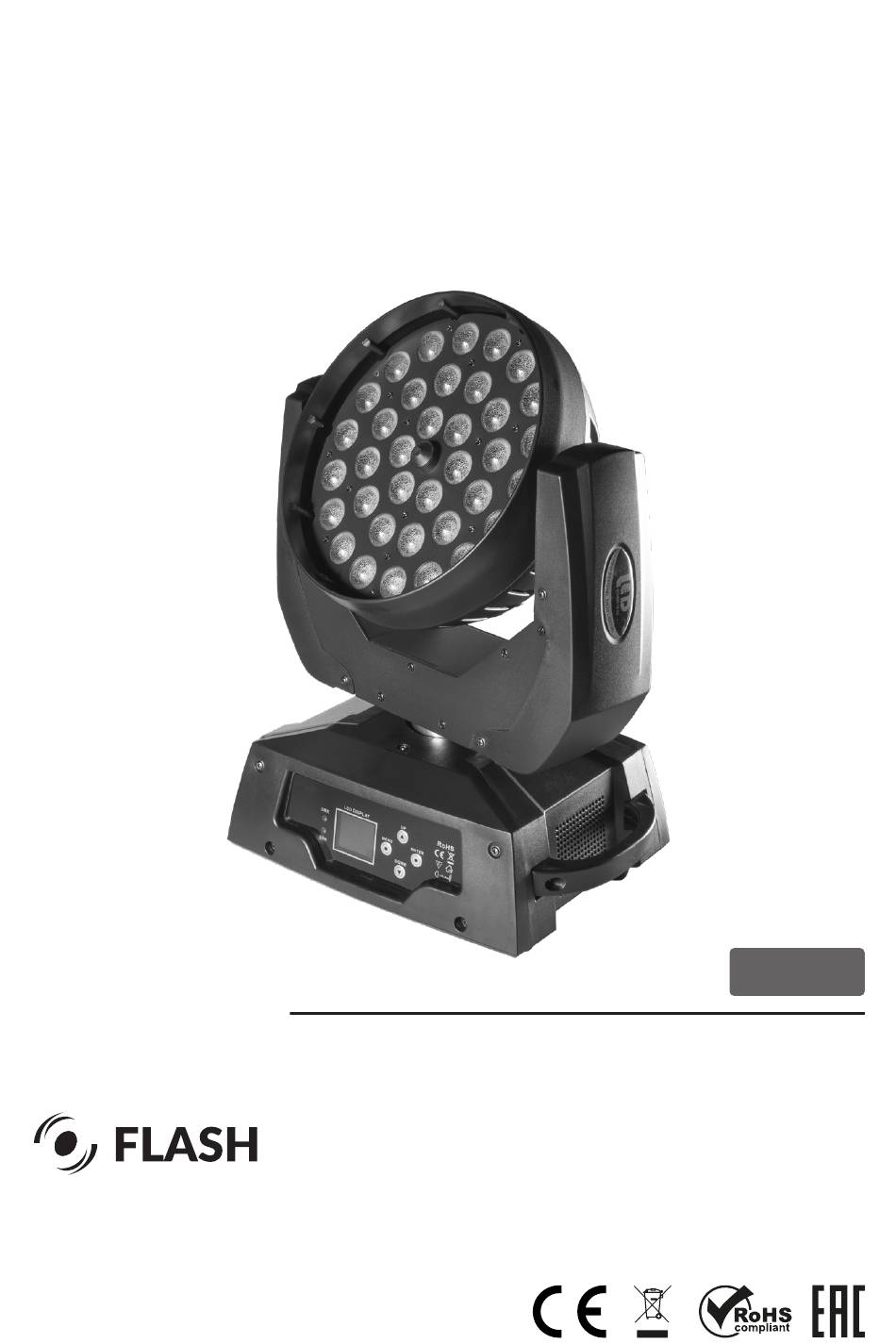

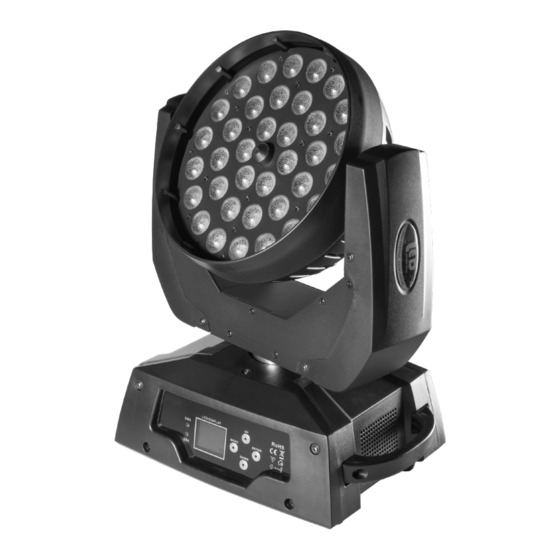

LED MOVING HEAD
36x10W RGBW 4in1 ZOOM
User Manual
Instrukcja Obsługi
3 SECTIONS
(EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM
PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE
READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST
POSSIBLE PERFORMANCE.
(PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED
ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE
PRZECZYTAĆ INSTRUKCJĘ, ABY ZAPEWNIĆ NAJLEPSZĄ MOŻLIWĄ
WYDAJNOŚĆ.
VER.0922
F7100566
Advertisement
Table of Contents
Related Manuals for Flash F7100566
Summary of Contents for Flash F7100566
- Page 1 3 SECTIONS VER.0922 User Manual F7100566 Instrukcja Obsługi (EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST POSSIBLE PERFORMANCE. (PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING 36X10W RGBW 4IN1 ZOOM 3 SECTIONS VER.0922. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. In the event of serious operating problem, 2. SAFETY INFORMATION stop using the fixture immediately. -
Page 3: Product Information
36x10W RGBW 4in1 ZOOM 3 SECTIONS ver.0922 • Art No F7100566 3. PRODUCT INFORMATION Number of DMX channels: 16/24 Power consumption: 360W DMX standard: DMX 512 Power supply voltage: 110 - 230V Control interface: 4 buttons Voltage frequency: 50/60Hz AC IN: powerCON... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi Controller DMX 512 DMX 512 120Ω 5.2 Voltage specification Input Voltage Total Power Frequency 100~230V AC 210W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using parameters are consistent with device power cable with PowerCon connector ( i n c l u d e d ) . -
Page 5: Dmx Channel List
36x10W RGBW 4in1 ZOOM 3 SECTIONS ver.0922 • Art No F7100566 6. DMX CHANNEL LIST 6.1 CH16 Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan/Tilt speed 0-255 Fast - Slow Dimmer 0-255 0-100% 0-255 0-100% Green 0-255 0-100%... - Page 6 User Manual •Instrukcja Obsługi 6.2 CH24 Mode Funtion Value Description 0-255 0-540° Tilt 0-255 0-270° Pan/Tilt speed 0-255 Fast - Slow Dimmer 0-255 0-100% R1 Red 0-255 0-100% R1 Green 0-255 0-100% R1 Blue 0-255 0-100% R1 White 0-255 0-100% R2 Red 0-255 0-100%...
-
Page 7: Informacje O Produkcie
36x10W RGBW 4in1 ZOOM 3 SECTIONS ver.0922 • Art No F7100566 1. WPROWADZENIE DZIĘKUJEMY ZA ZAKUP URZĄDZENIA LED MOVING HEAD 36X10W RGBW 4W1 ZOOM. ZE WZGLĘDÓW BEZPIECZEŃSTWA ORAZ W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY URZĄDZENIA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ. -
Page 8: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POŁĄCZENIA GROUND Urządzenie wyposażone jest w następujące DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: 3-pin XLR powerCON FEMALE MALE GROUND 5.1 Podłączenie sygnału DMX DMX - Połączenie odbywa się... -
Page 9: Lista Kanałów Dmx
36x10W RGBW 4in1 ZOOM 3 SECTIONS ver.0922 • Art No F7100566 7. LISTA KANAŁÓW DMX 7.1 Tryb CH16 Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan/Tilt speed 0-255 Fast - Slow Dimmer 0-255 0-100% 0-255 0-100% Green 0-255 0-100%... - Page 10 User Manual •Instrukcja Obsługi 7.2 Tryb CH24 Funtion Value Description 0-255 0-540° Tilt 0-255 0-270° Pan/Tilt speed 0-255 Fast - Slow Dimmer 0-255 0-100% R1 Red 0-255 0-100% R1 Green 0-255 0-100% R1 Blue 0-255 0-100% R1 White 0-255 0-100% R2 Red 0-255 0-100%...
- Page 11 36x10W RGBW 4in1 ZOOM 3 SECTIONS ver.0922 • Art No F7100566...
- Page 12 F7100566 www.flash-butrym.pl...
