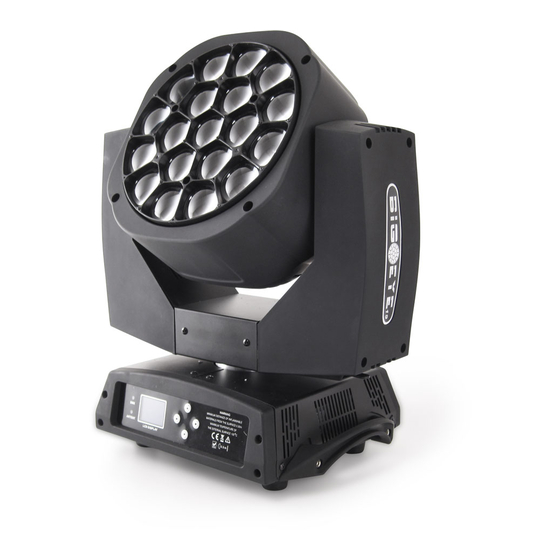

2x led moving head big eye 19x15w+ case
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2x LED Moving Head
BIG EYE 19x15W+ CASE
F7100102
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100102 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Flash F7100102

Summary of Contents for Flash F7100102

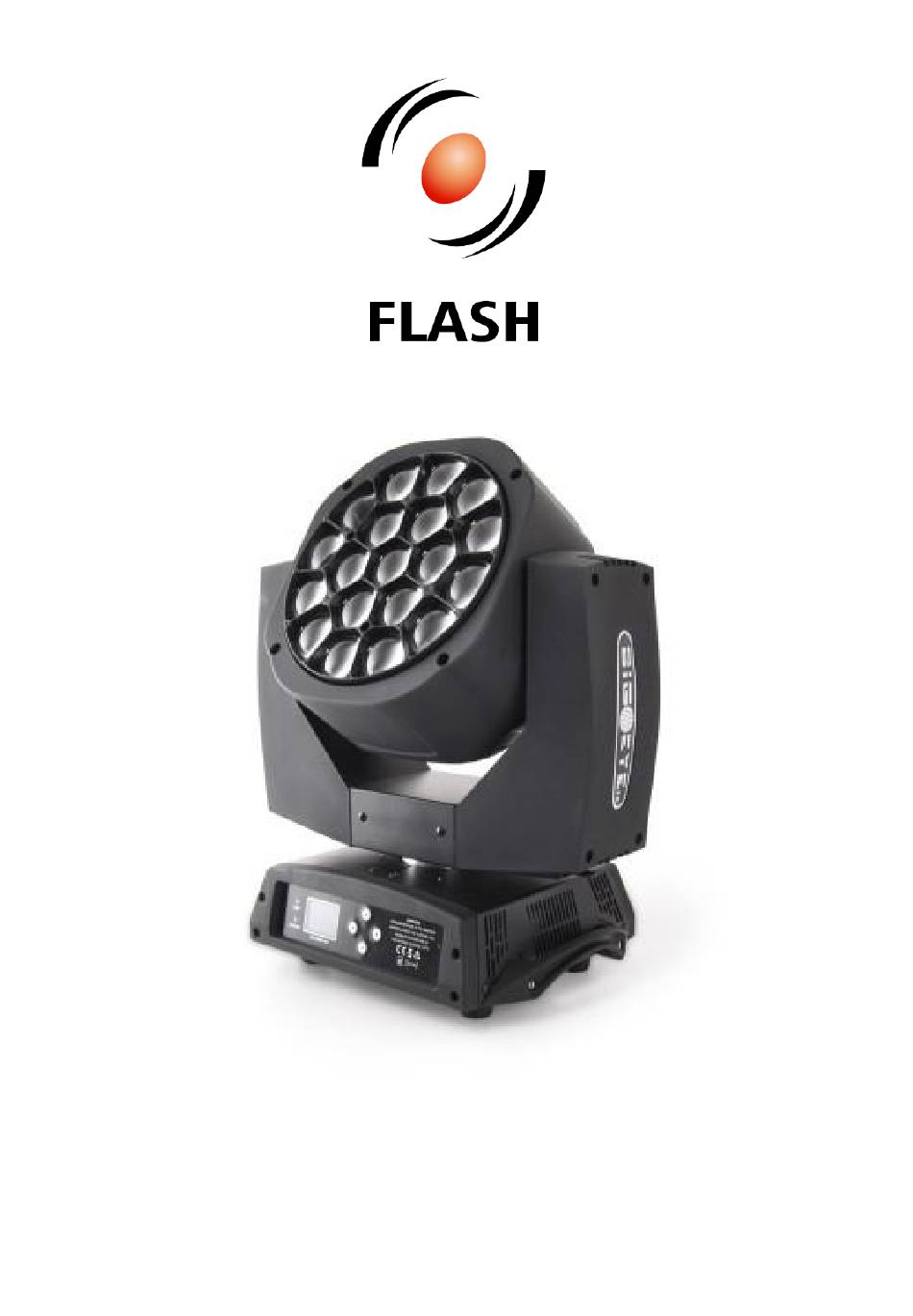

  • Page 1 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................

  • Page 3: Introduction

     ZOOM: Yes  Beam angle (min): 4°  Beam angle (max): 60°  Dimming: Linear: 0 - 100%  Flash frequency (min): 1Hz  Flash frequency (max): 20Hz  FROST filter: No  FOCUS: No  PAN range: 540°...

  • Page 4: Installation

    2x LED Moving Head BIG EYE 19x15W+ CASE F7100102  Cooling: Active  Height [cm]: 47  Width [cm]: 40  Depth [cm]: 27  Weight [kg]: 17,5  Weight with packaging [kg]: 50 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted.

  • Page 5: Voltage Specification

    The control panel is equipped with LCD display and 4 control buttons: MENU DOWN ENTER Menu Menu diagram: Run mode Dmx 17/32/89 Auto 1-6 Sound DMX address 001-512 Language Chinese English Set Up XCAL 109 YCAL 252 FocuCAL 128 RotaCAL 128 XReverse OFF/ON YReverse OFF/ON SignalLink OFF/ON www.flash-butrym.pl...
  • Page 6 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 CodeWheel OFF/ON ScreenRot OFF/ON Screensave OFF/ON Logo OFF/ON RedPin 001 GreenPin 002 BluePin 003 WhitePin 004 Red 200 Green 200 Blue 200 White 200 Reset OK FactorySet OK Test Pan 000-255...

  • Page 7: Dmx Channel List

    156-160: Multi-color pixel macro 3 + PAN/TILT macro (Set colors on CH14-CH17, set speed on CH13) 161-165: Multi-color pixel macro 4 + PAN/TILT macro (Set colors on CH14-CH17, set speed on CH13) 166-170: Multi-color pixel macro 5 + PAN/TILT macro (Set colors on CH14-CH17, set speed on CH13) www.flash-butrym.pl...
  • Page 8 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 171-175: Multi-color pixel macro 6 + PAN/TILT macro (Set colors on CH14-CH17, set speed on CH13) 176-180: Multi-color pixel macro 7 + PAN/TILT macro (Set colors on CH14-CH17, set speed on CH13)
  • Page 9 61-65: Multi-color pixel macro 9 (Set colors on CH14-CH17, set speed on CH13) 66-70: Multi-color pixel macro 10 (Set colors on CH14-CH17, set speed on CH13) 71-75: Multi-color pixel macro 11 (Set colors on CH14-CH17, set speed on CH13) www.flash-butrym.pl...
  • Page 10 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 76-80: Multi-color pixel macro 12 (Set colors on CH14-CH17, set speed on CH13) 81-85: Multi-color pixel macro 13 (Set colors on CH14-CH17, set speed on CH13) 86-90: Multi-color pixel macro 14 (Set colors on...
  • Page 11 144-149: Single-color pixel macro 24 (Set colors on CH14-CH17, set speed on CH13) 150-155: Single-color pixel macro 25 (Set colors on CH14-CH17, set speed on CH13) 156-161: Single-color pixel macro 26 (Set colors on CH14-CH17, set speed on CH13) www.flash-butrym.pl...
  • Page 12 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 162-167: Single-color pixel macro 27 (Set colors on CH14-CH17, set speed on CH13) 168-173: Single-color pixel macro 28 (Set colors on CH14-CH17, set speed on CH13) 174-179: Single-color pixel macro 29 (Set colors on...
  • Page 13 135-149: Color 9 150-164: Color 10 165-179: Color 11 180-194: Color 12 195-209: Color 13 210-224: Color 14 225-239: Color 15 240-255: Color 16 0-14: No function 15-29: Color 1 CH 20 Color- Section 7 30-44: Color 2 45-59: Color 3 www.flash-butrym.pl...
  • Page 14 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 60-74: Color 4 75-89: Color 5 90-104: Color 6 105-119: Color 7 120-134: Color 8 135-149: Color 9 150-164: Color 10 165-179: Color 11 180-194: Color 12 195-209: Color 13 210-224: Color 14...
  • Page 15 0-14: No function 15-29: Color 1 30-44: Color 2 45-59: Color 3 60-74: Color 4 75-89: Color 5 CH 28 Color- Section 15 90-104: Color 6 105-119: Color 7 120-134: Color 8 135-149: Color 9 150-164: Color 10 165-179: Color 11 www.flash-butrym.pl...
  • Page 16 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 180-194: Color 12 195-209: Color 13 210-224: Color 14 225-239: Color 15 240-255: Color 16 0-14: No function 15-29: Color 1 30-44: Color 2 45-59: Color 3 60-74: Color 4 75-89: Color 5...
  • Page 17 91-95: Multi-color pixel macro 15 (Set colors on CH14-CH17, set speed on CH13) 96-100: Multi-color pixel macro 16 (Set colors on CH14-CH17, set speed on CH13) 101-105: Multi-color pixel macro 17 (Set colors on CH14-CH17, set speed on CH13) www.flash-butrym.pl...
  • Page 18 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 106-110: Multi-color pixel macro 18 (Set colors on CH14-CH17, set speed on CH13) 111-115: Multi-color pixel macro 19 (Set colors on CH14-CH17, set speed on CH13) 116-120: Multi-color pixel macro 20 (Set colors on...
  • Page 19 180-185: Single-color pixel macro 30 (Set colors on CH14-CH17, set speed on CH13) 186-191: Single-color pixel macro 31 (Set colors on CH14-CH17, set speed on CH13) 192-197: Single-color pixel macro 32 (Set colors on CH14-CH17, set speed on CH13) www.flash-butrym.pl...
  • Page 20 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 198-203: Single-color pixel macro 33 (Set colors on CH14-CH17, set speed on CH13) 204-209: Single-color pixel macro 34 (Set colors on CH14-CH17, set speed on CH13) 210-215: Single-color pixel macro 35 (Set colors on...
  • Page 21 Section 18- Green 000-255: 0%-100% CH84 Section 18- Blue 000-255: 0%-100% CH85 Section 18- White 000-255: 0%-100% CH86 Section 19- Red 000-255: 0%-100% CH87 Section 19- Green 000-255: 0%-100% CH88 Section 19- Blue 000-255: 0%-100% CH89 Section 19- White 000-255: 0%-100% www.flash-butrym.pl...

  • Page 22: Wprowadzenie

    2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 WPROWADZENIE Dziękujemy za zakup urządzenia 2x LED Moving Head BIG EYE 19x15W+ CASE. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być...

  • Page 23: Instalacja

    POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście/wyjście) - złącza: powerCON Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski GROUND DMX + DMX - ŻEŃSKI MĘSKI www.flash-butrym.pl...

  • Page 24: Specyfikacja Zasilania

    2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 95~240V 240W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie).
  • Page 25 Green 200 Blue 200 White 200 Reset OK FactorySet OK Test Pan 000-255- regulacja Pan Tilt 000-255- regulacja Tilt Pattern 000-255- regulacja Zoom Rotation 000-255- regulacja obrotu Zoom Red 000-255- czerwony Green 000-255- zielony Blue 000-255- niebieski White 000-255- biały www.flash-butrym.pl...

  • Page 26: Lista Kanałów Dmx

    2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 Lista kanałów DMX Tryb 17CH Kanał Funkcja Efekt CH 1 0-255: 0°-540° CH 2 Pan fine 0-255: Regulacja Fine CH 3 Tilt 0-255: 0°-210° CH 4 Tilt fine 0-255: Regulacja Fine CH 5 Prędkość...
  • Page 27 192-197: Jednokolorowe makro 32 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 198-203: Jednokolorowe makro 33 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 204-209: Jednokolorowe makro 34 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 210-215: Jednokolorowe makro 35 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) www.flash-butrym.pl...
  • Page 28 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 216-221: Jednokolorowe makro 36 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 222-227: Jednokolorowe makro 37 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 228-233: Jednokolorowe makro 38 (Ustaw kolor na CH14-CH17, ustaw prędkość na CH13) 234-239: Jednokolorowe makro 39 (Ustaw kolor na CH14-CH17, ustaw prędkość...
  • Page 29 PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 201-205: Wielokolorowe makro 12 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 206-210: Wielokolorowe makro 13 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) www.flash-butrym.pl...
  • Page 30 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 211-215: Wielokolorowe makro 14 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 216-220: Wielokolorowe makro 15 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 221-225: Wielokolorowe makro 16 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość...
  • Page 31 45-59: Kolor 3 60-74: Kolor 4 75-89: Kolor 5 90-104: Kolor 6 CH 14 Kolor- Sekcja 1 105-119: Kolor 7 120-134: Kolor 8 135-149: Kolor 9 150-164: Kolor 10 165-179: Kolor 11 180-194: Kolor 12 195-209: Kolor 13 210-224: Kolor 14 www.flash-butrym.pl...
  • Page 32 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 225-239: Kolor 15 240-255: Kolor 16 0-14: Brak funkcji 15-29: Kolor 1 30-44: Kolor 2 45-59: Kolor 3 60-74: Kolor 4 75-89: Kolor 5 90-104: Kolor 6 105-119: Kolor 7 CH 15...
  • Page 33 165-179: Kolor 11 180-194: Kolor 12 195-209: Kolor 13 210-224: Kolor 14 225-239: Kolor 15 240-255: Kolor 16 0-14: Brak funkcji 15-29: Kolor 1 30-44: Kolor 2 CH 23 Kolor- Sekcja 10 45-59: Kolor 3 60-74: Kolor 4 75-89: Kolor 5 www.flash-butrym.pl...
  • Page 34 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 90-104: Kolor 6 105-119: Kolor 7 120-134: Kolor 8 135-149: Kolor 9 150-164: Kolor 10 165-179: Kolor 11 180-194: Kolor 12 195-209: Kolor 13 210-224: Kolor 14 225-239: Kolor 15 240-255: Kolor 16...
  • Page 35 30-44: Kolor 2 45-59: Kolor 3 60-74: Kolor 4 75-89: Kolor 5 90-104: Kolor 6 CH31 Kolor- Sekcja 18 105-119: Kolor 7 120-134: Kolor 8 135-149: Kolor 9 150-164: Kolor 10 165-179: Kolor 11 180-194: Kolor 12 195-209: Kolor 13 www.flash-butrym.pl...
  • Page 36 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 210-224: Kolor 14 225-239: Kolor 15 240-255: Kolor 16 0-14: Brak funkcji 15-29: Kolor 1 30-44: Kolor 2 45-59: Kolor 3 60-74: Kolor 4 75-89: Kolor 5 90-104: Kolor 6 105-119: Kolor 7...
  • Page 37 PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 196-200: Wielokolorowe makro 11 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 201-205: Wielokolorowe makro 12 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) www.flash-butrym.pl...
  • Page 38 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 206-210: Wielokolorowe makro 13 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 211-215: Wielokolorowe makro 14 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość na CH13) 216-220: Wielokolorowe makro 15 + makro PAN/TILT (Ustaw kolor na CH14-CH17, Ustaw prędkość...
  • Page 39 Sekcja 1- Biały 000-255: 0%-100% CH18 Sekcja 2- Czerwony 000-255: 0%-100% CH19 Sekcja 2- Zielony 000-255: 0%-100% CH20 Sekcja 2- Niebieski 000-255: 0%-100% CH21 Sekcja 2- Biały 000-255: 0%-100% CH22 Sekcja 3- Czerwony 000-255: 0%-100% CH23 Sekcja 3- Zielony 000-255: 0%-100% www.flash-butrym.pl...
  • Page 40 2x LED Moving Head BIG EYE 19x15W+ CASE F7100102 CH24 Sekcja 3- Niebieski 000-255: 0%-100% CH25 Sekcja 3- Biały 000-255: 0%-100% CH26 Sekcja 4- Czerwony 000-255: 0%-100% CH27 Sekcja 4- Zielony 000-255: 0%-100% CH28 Sekcja 4- Niebieski 000-255: 0%-100% CH29 Sekcja 4- Biały...
  • Page 41 Sekcja 18- Zielony 000-255: 0%-100% CH84 Sekcja 18- Niebieski 000-255: 0%-100% CH85 Sekcja 18- Biały 000-255: 0%-100% CH86 Sekcja 19- Czerwony 000-255: 0%-100% CH87 Sekcja 19- Zielony 000-255: 0%-100% CH88 Sekcja 19- Niebieski 000-255: 0%-100% CH89 Sekcja 19- Biały 000-255: 0%-100% www.flash-butrym.pl...
