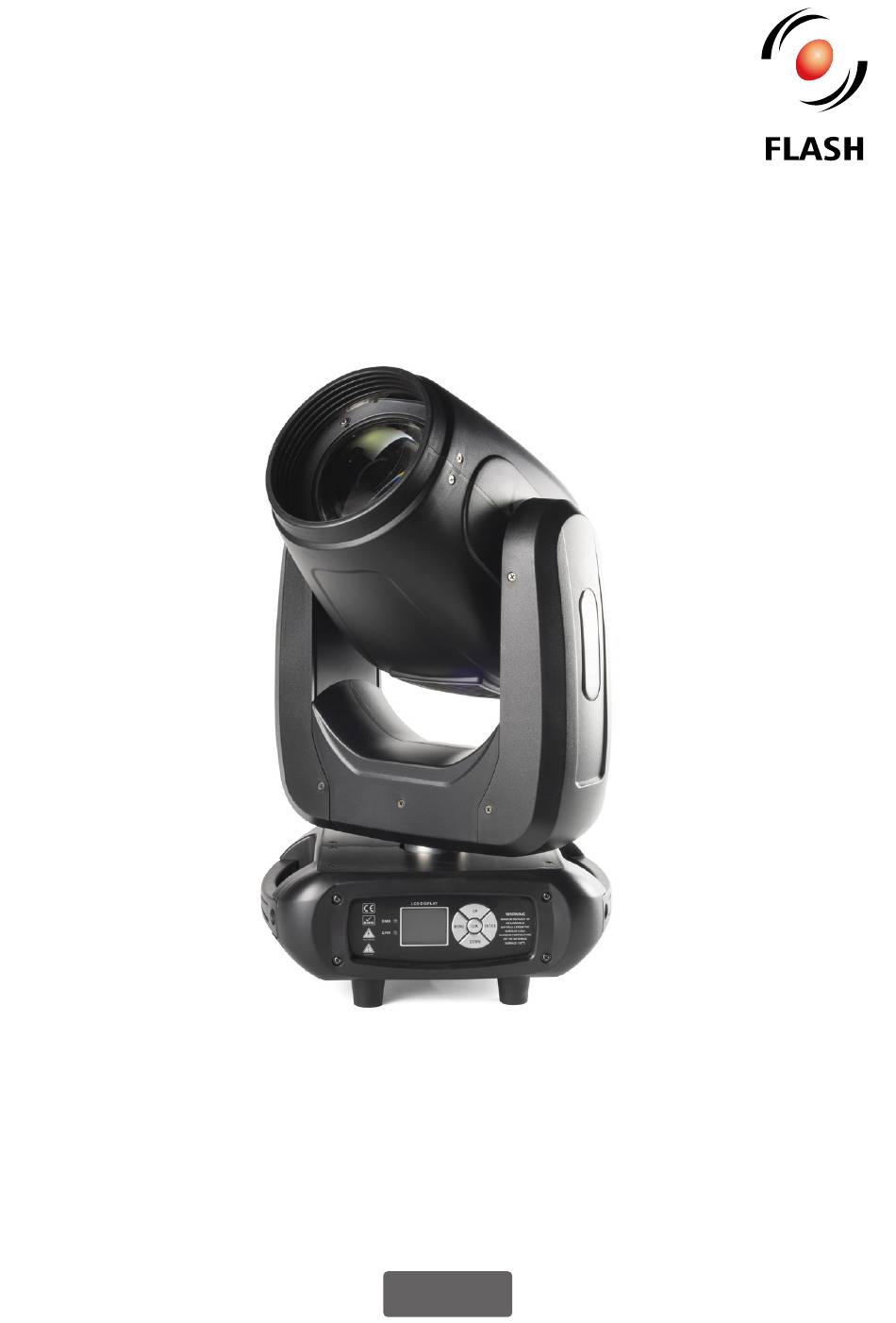

- Page 1 User Manual Instrukcja Obsługi MOVING HEAD 8R BEAM F7100551...
-
Page 2: Safety Information
Do not apply power to the Moving Heads 8R BEAM unless the baase is securely fastened to a surface or to rigging hardware. -
Page 3: Product Information
Moving Heads 8R BEAM • Art No F7100551 3. PRODUCT INFORMATION 14 DMX channel mode. Light Source: 8R 3-Pin XLR DMX input/output PAN range: 5400 Power supply: 100 - 240V AC, 50-60Hz TILT range: 2700 ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 350W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Dmx Channels
Moving Heads 8R BEAM • Art No F7100551 6. DMX CHANNELS 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2.1° Tilt fine 0-255 0-1.0° Pan/Tilt speed 0-255 Fast > Slow Frost 0-079 Invalid 080-159... - Page 6 User Manual •Instrukcja Obsługi Function Value Description Color Wheel 068-071 072-075 Color 9 076-079 080-083 Color 10 084-087 088-091 Color 11 092-095 096-099 Color 12 100-103 104-107 Color 13 108-127 128-191 Rainbow Effect Forward Slow > Fast 192-255 Rainbow Effect Reverse Slow > Fast Color Effect 000-127 Fullstep &...
- Page 7 Moving Heads 8R BEAM • Art No F7100551 Function Value Description Gobo Shaking 203-255 Rainbow Effect Reverse Slow>Fast Invalid 001-191 Shaking Slow > Fast Gobo Shaking 192-255 No Shaking Focus 000-255 Near > Far Prism 1 000-004 No prism 005-019...
- Page 8 User Manual •Instrukcja Obsługi Color 2 Color 3 Color 4 Color 1 Color 6 Color 7 Color 8 Color 5 Color 10 Color 11 Color 12 Color 9 Color 13...
- Page 9 Moving Heads 8R BEAM • Art No F7100551 Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6 Gobo 7 Gobo 8 Gobo 9 Gobo 10 Gobo 11 Gobo 12 Gobo 13...
- Page 10 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! Moving Heads 8R BEAM posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni.
-
Page 11: Informacje O Produkcie
Moving Heads 8R BEAM • Art No F7100551 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów Moving Heads 8R BEAM bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Aby uniknąć uszkodzeń nie należy 2. -
Page 12: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin ŻEŃSKI MĘSKI 2. Zasilanie (wejście/wyjście) – złącze: powerCON GROUND 5.1 Podłączenie sygnału DMX DMX - Połączenie odbywa się... - Page 13 Moving Heads 8R BEAM • Art No F7100551 6. LISTA KANALOW DMX 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2.1° Tilt fine 0-255 0-1.0° Pan/Tilt speed 0-255 Fast > Slow Frost 0-079 Invalid...
- Page 14 User Manual •Instrukcja Obsługi Function Value Description Color Wheel 068-071 072-075 Color 9 076-079 080-083 Color 10 084-087 088-091 Color 11 092-095 096-099 Color 12 100-103 104-107 Color 13 108-127 128-191 Rainbow Effect Forward Slow > Fast 192-255 Rainbow Effect Reverse Slow > Fast Color Effect 000-127 Fullstep &...
- Page 15 Moving Heads 8R BEAM • Art No F7100551 Function Value Description Gobo Shaking 203-255 Rainbow Effect Reverse Slow>Fast Invalid 001-191 Shaking Slow > Fast Gobo Shaking 192-255 No Shaking Focus 000-255 Near > Far Prism 1 000-004 No prism 005-019...
- Page 16 User Manual •Instrukcja Obsługi Color 2 Color 3 Color 4 Color 1 Color 6 Color 7 Color 8 Color 5 Color 10 Color 11 Color 12 Color 9...
- Page 17 17R MOVING HEAD BEAM IP65 • Art No F7110001 Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6 Gobo 7 Gobo 8...
- Page 18 User Manual •Instrukcja Obsługi...
- Page 19 Moving Heads 8R BEAM • Art No F7100551...
- Page 20 F7100551 www.flash-butrym.pl...
