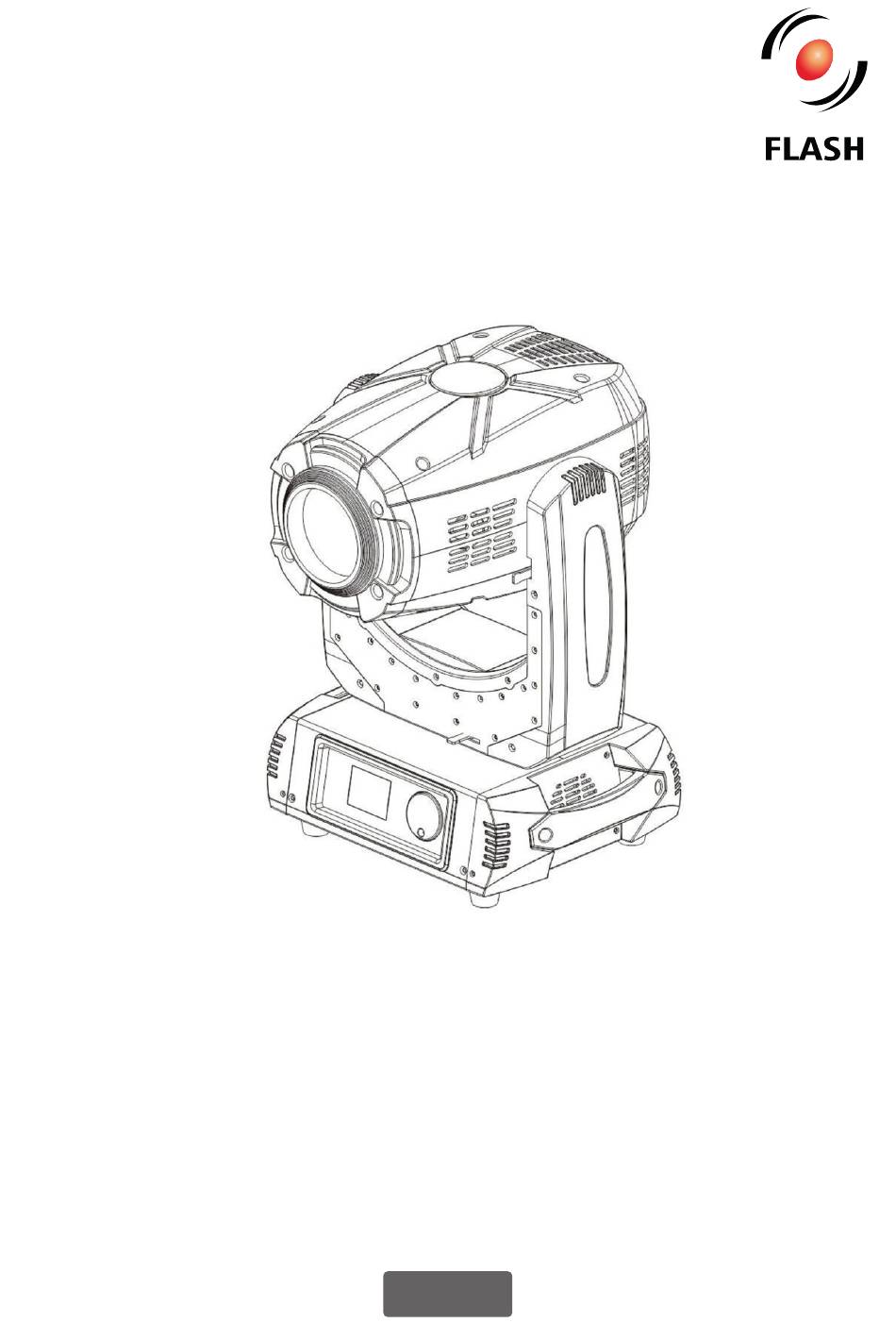

  • Page 1 User Manual Instrukcja Obsługi 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM F7100511...
  • Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING 3R Moving Head 3in1 BEAM+SPOT+WASH-ZOOM. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2. SAFETY INFORMATION higher than this. ...

  • Page 3: Product Information

    3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 mechanical strobe and variable strobe 3. PRODUCT INFORMATION effect, strobe macro function.  Light Source: OSRAM Sirius HRI 150W  24 and 16 DMX channel mode.  PAN range: 540 0 ...

  • Page 4: Voltage Specification

    User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110~220V 150W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) .

  • Page 5: Dmx Channels

    3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 6. DMX CHANNELS 24 CH Mode Function Value Description 0-255 0-5400 PAN Fine 0-255 Tilt 0-2700 Tilt Fine Pan/Tilt Speed 0-255 Micro 0-19 Empty 20-24 Energy-saving mode (230W) 25-129 Empty...
  • Page 6 User Manual •Instrukcja Obsługi 84-92 Blue 93-101 Orange 102-110 111-119 120-129 White 130-134 Deep Red 135-138 Deep Blue 139-143 Yellow 144-147 Green 148-152 Magenta 153-157 Azure 158-161 162-166 Dark Green 167-171 Amber 172-176 Blue 177-180 Orange 181-185 186-189 190-215 Forwards rainbow, speed down 216-217 No rotation 218-243...
  • Page 7 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 46-51 Gobo 8 52-57 Gobo 9 58-63 Gobo 10 64-69 Small Beam 1 70-75 Small Beam 2 76-87 Small Beam 3 Gobo shaking from slow to fast 88-95 Gobo 1...
  • Page 8 User Manual •Instrukcja Obsługi Continued rotate (combined with next channel) 32-34 Gobo 1 35-37 Gobo 2 38-40 Gobo 3 41-43 Gobo 4 44-46 Gobo 5 47-49 Gobo 6 50-52 Gobo 7 53-55 Gobo 8 56-59 Gobo 9 Gobo shaking from Slow to Fast (Index) 60-67 Gobo 1 68-75...
  • Page 9 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 222-223 Hole 224-243 Backwards Gobo wheel rotation from Fast to Slow 222-223 Hole 224-243 Backwards Gobo wheel rotation from Slow to Fast 244-249 Random gobo selection by audio control 250-255...
  • Page 10 User Manual •Instrukcja Obsługi 128-143 Fast to Slow, Slow close Fast Open 144-159 Slow to Fast, Fast Open Slow Close 160-191 Strobe open 192-223 Random Strobe from Slow to Fast 224-255 No strobe Dimmer 0-255 Linear Dimmer Empty...
  • Page 11 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 Control panel menu operate. Main Menu Submenu 1 Submenu 2 Function SET Function description DMX Address 001-512 DMX Addres number set „Natu” Normal „ShowReve” „Revl” Reverse 1800 „Chin” Chinese „Language”...
  • Page 12 User Manual •Instrukcja Obsługi „DMX” Accept DMX „ReceMode” „Wire” Accept Wireless „Auto” AutoRun „Slve” Accept other signal control „Musc” Sound active „RunMode” Inside program Run „Auto „Feature” automatically „Off” keep signal data „SigClear” „Open” clear signal data DMX reset not accept DMX Reset Open DMX reset accept...
  • Page 13 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 „Factory” Password imput Enter  „Fold” Recover to default „Save” Save factory set „Defaults” Password input Enter  „Fold” Recover to default Password input Enter Redress  Reset 01-10 Set the motors...
  • Page 14 User Manual •Instrukcja Obsługi XY Rst PAN/TILT „Annu” Cancel RESET „Exec” Reset EffecRst Effect reset „Annu” Cancel „Exec” Reset „ExitMenu” Exit  O S T R Z E Ż E N I E ! UWAGA! 3R MH posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować...

  • Page 15: Informacje O Produkcie

    3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 Dziękujemy za zakup urządzenia 3R Moving Head 3in1 BEAM+SPOT+WASH- . Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej ZOOM pracy urządzenia należy dokładnie zapoznać się z instrukcją.  Nie należy korzystać z urządzenia 2.

  • Page 16: Specyfikacja Zasilania

    User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND DMX - 5.1 Podłączenie sygnału DMX DMX + Połączenie odbywa się...
  • Page 17 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 6. LISTA KANALOW DMX 24 CH Mode Function Value Description 0-255 0-5400 PAN Fine 0-255 Tilt 0-2700 Tilt Fine Pan/Tilt Speed 0-255 Micro 0-19 Empty 20-24 Energy-saving mode (230W) 25-129...
  • Page 18 User Manual •Instrukcja Obsługi 84-92 Blue 93-101 Orange 102-110 111-119 120-129 White 130-134 Deep Red 135-138 Deep Blue 139-143 Yellow 144-147 Green 148-152 Magenta 153-157 Azure 158-161 162-166 Dark Green 167-171 Amber 172-176 Blue 177-180 Orange 181-185 186-189 190-215 Forwards rainbow, speed down 216-217 No rotation 218-243...
  • Page 19 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 46-51 Gobo 8 52-57 Gobo 9 58-63 Gobo 10 64-69 Small Beam 1 70-75 Small Beam 2 76-87 Small Beam 3 Gobo shaking from slow to fast 88-95 Gobo 1...
  • Page 20 User Manual •Instrukcja Obsługi Continued rotate (combined with next channel) 32-34 Gobo 1 35-37 Gobo 2 38-40 Gobo 3 41-43 Gobo 4 44-46 Gobo 5 47-49 Gobo 6 50-52 Gobo 7 53-55 Gobo 8 56-59 Gobo 9 Gobo shaking from Slow to Fast (Index) 60-67 Gobo 1 68-75...
  • Page 21 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 200-201 Hole 202-221 Backwards Gobo wheel rotation from Fast to Slow 222-223 Hole 224-243 Backwards Gobo wheel rotation from Slow to Fast 244-249 Random gobo selection by audio control 250-255...
  • Page 22 User Manual •Instrukcja Obsługi 128-143 Fast to Slow, Slow close Fast Open 144-159 Slow to Fast, Fast Open Slow Close 160-191 Strobe open 192-223 Random Strobe from Slow to Fast 224-255 No strobe Dimmer 0-255 Linear Dimmer Empty...
  • Page 23 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 Control panel menu operate. Main Menu Submenu 1 Submenu 2 Function SET Function description DMX Address 001-512 DMX Addres number set „Natu” Normal „ShowReve” „Revl” Reverse 1800 „Chin” Chinese „Language”...
  • Page 24 User Manual •Instrukcja Obsługi „DMX” Accept DMX „ReceMode” „Wire” Accept Wireless „Auto” AutoRun „Slve” Accept other signal control „Musc” Sound active „RunMode” Inside program Run „Auto „Feature” automatically „Off” keep signal data „SigClear” „Open” clear signal data DMX reset not accept DMX Reset Open DMX reset accept...
  • Page 25 3R MOVING HEAD 3IN1 BEAM+SPOT+WASH ZOOM • Art No F7100511 „Factory” Password imput Enter  „Fold” Recover to default „Save” Save factory set „Defaults” Password input Enter  „Fold” Recover to default Password input Enter Redress  Reset 01-10 Set the motors...
  • Page 26 XY Rst PAN/TILT „Annu” Cancel RESET „Exec” Reset EffecRst Effect reset „Annu” Cancel „Exec” Reset „ExitMenu” Exit ...
