User Manual
Instrukcja Obsługi

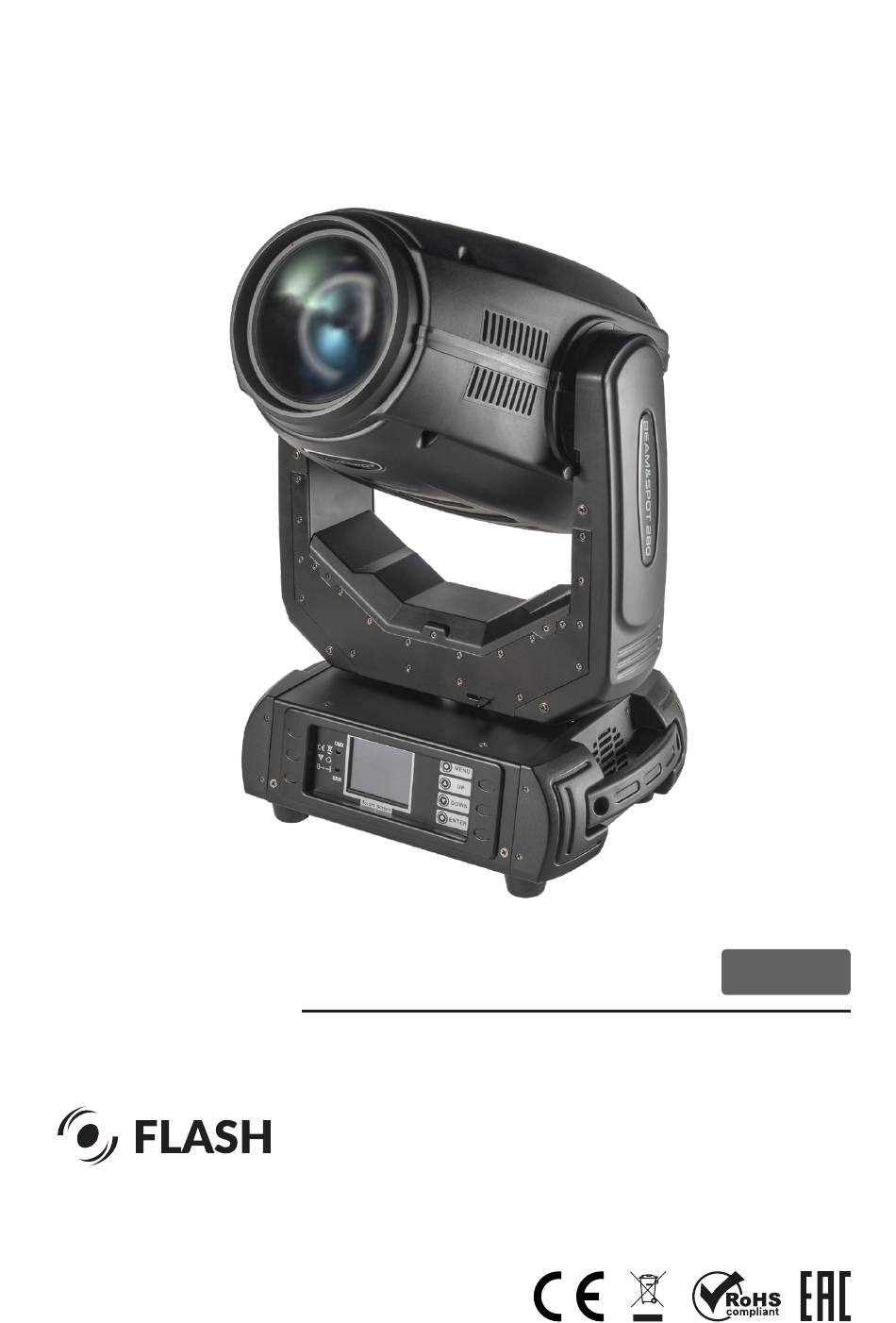

HYBRID 10R
(EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM
PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE
READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST
POSSIBLE PERFORMANCE.
(PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED
ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE
PRZECZYTAĆ INSTRUKCJĘ, ABY ZAPEWNIĆ NAJLEPSZĄ MOŻLIWĄ
WYDAJNOŚĆ.
F7100569
Advertisement
Table of Contents
Related Manuals for Flash HYBRID 10R
Summary of Contents for Flash HYBRID 10R
- Page 1 HYBRID 10R User Manual F7100569 Instrukcja Obsługi (EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST POSSIBLE PERFORMANCE. (PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ...
-
Page 2: Safety Information
User Manual • Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING HYBRID 10R. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. In the event of serious operating problem, 2. SAFETY INFORMATION stop using the fixture immediately. Never try to repair the fixture by yourself. -
Page 3: Product Information
HYBRID 10R • Art No F7100569 3. PRODUCT INFORMATION Light Source: 10R lamp (Single color) Prism: 6-facet linear prism - indexing, Power consumption: 400W 8-faced circural rotating prism - indexing Power supply voltage: 110-240V, Operating modes: DMX 512, Auto-running, 50/60Hz AC Master/Salve, Sound active, PAN range: 540°... -
Page 4: Voltage Specification
User Manual • Instrukcja Obsługi Controller DMX 512 DMX 512 120Ω 5.2 Voltage specification Input Voltage Total Power Frequency 110~240V AC 400W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using parameters are consistent with device power cable with PowerCon connector parameters and limitations are not exceeded. -
Page 5: Dmx Channels
HYBRID 10R • Art No F7100569 6. DMX CHANNELS 16/24 CH Mode 24CH/16CH Function Value Description 0-255 Pan Fine 0-255 Tilt 0-255 Tilt Fine 0-255 P/T Speed 0-255 Reset Lamp 0-89 none 90-99 Blackout when color wheel moving 100-109 Blackout when gobos wheel moving... - Page 6 User Manual • Instrukcja Obsługi 119-127 Color 13 128-129 White 130-134 Color 1 135-138 Color 2 139-143 Color 3 144-147 Color 4 148-152 Color 5 153-157 Color 6 158-161 Color 7 162-166 Color 8 167-171 Color 9 172-176 Color 10 177-180 Color 11 181-185...
- Page 7 HYBRID 10R • Art No F7100569 64-69 Gobo 11 70-75 Gobo 12 76-81 Gobo 13 82-87 Gobo 14 88-95 Gobo 1 Shake (Slow to Fast) 96-103 Gobo 2 Shake (Slow to Fast) 104-111 Gobo 3 Shake (Slow to Fast) 112-119...
- Page 8 User Manual • Instrukcja Obsługi 26-28 Gobo 8 29-31 Gobo 9 Rot. Gobo Rotation 32-34 Gobo 1 35-37 Gobo 2 38-40 Gobo 3 41-43 Gobo 4 44-46 Gobo 5 47-49 Gobo 6 50-52 Gobo 7 53-55 Gobo 8 56-59 Gobo 9 Rot.
- Page 9 HYBRID 10R • Art No F7100569 200-201 White 202-221 Forwards gobo rainbow from slow to fast 222-223 Stop 224-243 Backwards gobo rainbow from slow to fast 244-255 Auto go selection from fast to slow Rot. Gobo 0-255 Gobo Index Gobo Rotation...
- Page 10 User Manual • Instrukcja Obsługi 240-247 Macro 15 248-255 Macro 16 Rot. Prism 0-255 Rot. Prism Index Rot. Prism rotation No rotation 1-127 Forwards gobo rotation from fast to slow 128-129 No rotation 130-255 Backwards gobo rotation from slow to fast Frost 0-127 Open...
- Page 11 HYBRID 10R • Art No F7100569 OSTRZEŻENIE U W A G A ! Ruchoma Głowica LED posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni. Nie należy włączać zasilania do głowicy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
-
Page 12: Zasady Bezpieczeństwa
User Manual • Instrukcja Obsługi 1. WPROWADZENIE DZIĘKUJEMY ZA ZAKUP URZĄDZENIA HYBRYDA 10R. ZE WZGLĘDÓW BEZPIECZEŃSTWA ORAZ W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY URZĄDZENIA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ. 2. ZASADY BEZPIECZEŃSTWA w warunkach dużej wilgotności powietrza Instalacja powinna być przeprowadzana przez wykwalifikowany personel,... -
Page 13: Specyfikacja Zasilania
HYBRID 10R • Art No F7100569 4.INSTALACJA Podczas korzystania z urządzenia należy zadbać Po wyjęciu urządzenia z opakowania należy o poprawne podłączenie go do sieci elektrycznej sprawdzić czy nie zostało ono uszkodzone oraz prawidłowe uziemienie. Należy upewnić podczas transportu. Przed podłączeniem się, że parametry sieci elektrycznej są... - Page 14 User Manual • Instrukcja Obsługi 5.3 Podłączenie zasilania wykwalifikowany personel techniczny. Połączenie odbywa się przy użyciu Należy upewnić się, że parametry przewodu zakończonego z jednej strony zasilania sieci energetycznej są zgodne wtyczką sieci elektrycznej i wtyczką typu z parametrami urządzenia i nie zostają powerCON z drugiej strony (w zestawie).
-
Page 15: Lista Kanałów Dmx
HYBRID 10R • Art No F7100569 6. LISTA KANAŁÓW DMX Tryb 16/24 CH 24CH/16CH Function Value Description 0-255 Pan Fine 0-255 Tilt 0-255 Tilt Fine 0-255 P/T Speed 0-255 Reset Lamp 0-89 none 90-99 Blackout when color wheel moving 100-109... - Page 16 User Manual • Instrukcja Obsługi 128-129 White 130-134 Color 1 135-138 Color 2 139-143 Color 3 144-147 Color 4 148-152 Color 5 153-157 Color 6 158-161 Color 7 162-166 Color 8 167-171 Color 9 172-176 Color 10 177-180 Color 11 181-185 Color 12 186-189...
- Page 17 HYBRID 10R • Art No F7100569 70-75 Gobo 12 76-81 Gobo 13 82-87 Gobo 14 88-95 Gobo 1 Shake (Slow to Fast) 96-103 Gobo 2 Shake (Slow to Fast) 104-111 Gobo 3 Shake (Slow to Fast) 112-119 Gobo 4 Shake (Slow to Fast)
- Page 18 User Manual • Instrukcja Obsługi 29-31 Gobo 9 Rot. Gobo Rotation 32-34 Gobo 1 35-37 Gobo 2 38-40 Gobo 3 41-43 Gobo 4 44-46 Gobo 5 47-49 Gobo 6 50-52 Gobo 7 53-55 Gobo 8 56-59 Gobo 9 Rot. Gobo Index 60-67 Gobo 1 Shake (Slow to Fast) 68-75...
- Page 19 HYBRID 10R • Art No F7100569 202-221 Forwards gobo rainbow from slow to fast 222-223 Stop 224-243 Backwards gobo rainbow from slow to fast 244-255 Auto go selection from fast to slow Rot. Gobo 0-255 Gobo Index Gobo Rotation No rotation...
- Page 20 Strobe effect from slow to fast 96-127 Shutter Open 128-159 Opening pulse in sequences (slow to fast) 160-191 Closing pulse in sequences (slow to fast) 192-223 Shutter open 224-255 Random strobe-effect (slow to fast) Dimmer 0-255 Dimmer intensity from 0% to 100% Empty F7100569 www.flash-butrym.pl...
