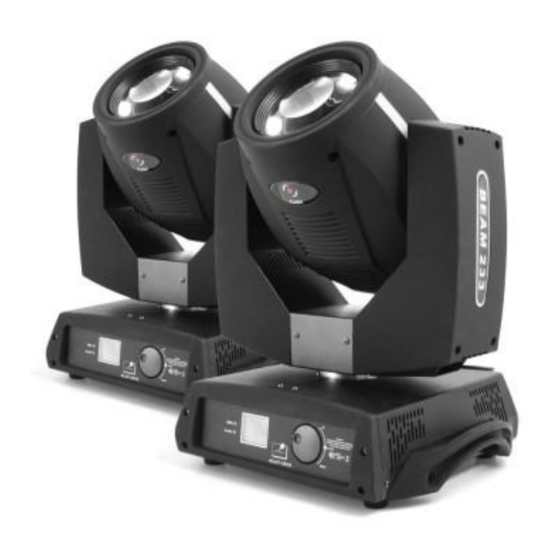

- Page 1 2x Moving Head 7R F7100523 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
2x Moving Head 7R - BEAM (SET) - F7100523 Table of contents Introduction ..............................2 Safety information ............................2 Maintenance ..............................2 Product specification ............................2 Installation ................................ 3 connections ............................... 3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................ -
Page 3: Introduction
Prism: 16-facet, rotating FROST filter: Yes FOCUS: Electronic GOBO wheel: 17 + open, gobo shake effect PAN range: 540° TILT range: 240° Number of DMX channels: 16 DMX standard: DMX 512 www.flash-butrym.pl... -
Page 4: Installation
2x Moving Head 7R - BEAM (SET) - F7100523 Control interface: Wheel controller Operating modes: DMX512, Auto, Sound-controlled, Master / Slave AC IN/OUT: powerCON DMX IN/OUT: XLR - 3 pin Cooling: Active Height [cm]: 50 ... -
Page 5: Voltage Specification
111-114: Cold white 115-118: Cold white + UV 119-122: UV 123-127: UV + White 128-255: Clockwise rotation - slow to fast 0-3: Off 4-103: Pulse strobe from slow to fast CH 2 Strobe 104-107: On 108-207: Strobe from slow to fast www.flash-butrym.pl... - Page 6 2x Moving Head 7R - BEAM (SET) - F7100523 208-212: On 213-251: Random strobe from slow to fast 252-255: On CH 3 Dimmer 0-255: 0-100% 0-3: Open 4-7: Gobo 1 8-11: Gobo 2 12-15: Gobo 3 16-19: Gobo 4 20-23: Gobo 5...
- Page 7 CH13 Tilt fine 0-255: Fine adjustment CH14 Empty 0-100: No function CH15 Reset 101-255: Reset 0-30: No function CH16 Bulb/Reset 31-100: Lamp off 101-255: Lamp on www.flash-butrym.pl...
-
Page 8: Wprowadzenie
2x Moving Head 7R - BEAM (SET) - F7100523 WPROWADZENIE Dziękujemy za zakup urządzenia Głowica ruchoma 7R BEAM. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 9: Instalacja
Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej powinny być wykonywane przez wykwalifikowany personel. POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście/wyjście) - złącza: powerCON Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski www.flash-butrym.pl... -
Page 10: Specyfikacja Zasilania
2x Moving Head 7R - BEAM (SET) - F7100523 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~240V 350W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). - Page 11 244-249: Gobo 16 + efekt Shake 250-255: Gobo 17 + efekt Shake 0-127: Wyłączony CH 5 Pryzmat 128-255: Włączony 0-127: Index 128-187: Obrót w lewo, szybko-powoli CH 6 Obrót pryzmatu 188-195: Stop 196-255: Obrót w prawo, powoli-szybko CH 7 Pusty www.flash-butrym.pl...
- Page 12 2x Moving Head 7R - BEAM (SET) - F7100523 CH 8 Filtr Frost 0-255: 0-100% CH 9 Ostrość 0-255: Ustawienie ostrości CH 10 0-255: 0°-540° CH 11 Pan – ustawienie precyzyjne 0-255: Ustawienie precyzyjne CH 12 Tilt 0-255: 0°-240° CH13 Tilt –...
