User Manual
Instrukcja Obsługi

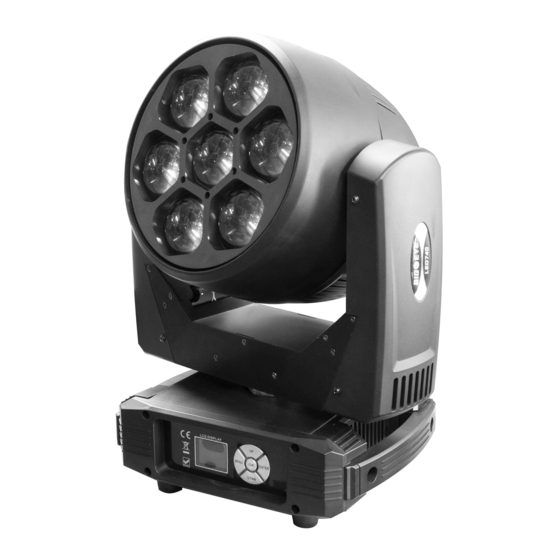

7X40W BIG EYE PRO
(EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM
PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE
READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST
POSSIBLE PERFORMANCE.
(PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED
ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE
PRZECZYTAĆ INSTRUKCJĘ, ABY ZAPEWNIĆ NAJLEPSZĄ MOŻLIWĄ
WYDAJNOŚĆ.
F7100555
Advertisement
Table of Contents
Related Manuals for Flash 7X40W BIG EYE PRO
Summary of Contents for Flash 7X40W BIG EYE PRO
- Page 1 7X40W BIG EYE PRO User Manual F7100555 Instrukcja Obsługi (EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST POSSIBLE PERFORMANCE. (PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE...
-
Page 2: Safety Information
User Manual • Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING LED MOVING HEAD 7X40W BIG EYE MINI. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Maximum ambient temperature is: 40°C Don’t operate it where the temperature is 2. -
Page 3: Product Information
7X40W BIG EYE PRO • Art No F7100555 3. PRODUCT INFORMATION Light Source: LED RGBW 7x40W Operating modes: DMX, Auto, Sound- PAN range: 540° controlled, Master, Slave, RDM TILT range: 270° 22 and 17 DMX channel mode. Power consumption: 250W... - Page 4 User Manual • Instrukcja Obsługi Address Address 001-512 Address Setting 001-512 1. DMX 512 Console control 1. Master 2. Auto 2. Alone 1. Master 3. Sound 2. Alone 1. Pan: 0-255 2. Tilt: 0-255 Mode 3. Focus: 0-255 4. Red: 0-255 4.
-
Page 5: Voltage Specification
7X40W BIG EYE PRO • Art No F7100555 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V AC 250W 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device parameters and limitations are not exceeded. -
Page 6: Dmx Channels
User Manual • Instrukcja Obsługi 6. DMX CHANNELS 17 CH Mode Function Value Description 0-255 0-5400 0-255 PAN Fine 0-255 0-2700 Tilt 0-255 Tilt Fine 0-255 Pan/Tilt Speed Turn On the light Strobe 4-203 Synchro strobe speed to fast (1Hz-25Hz) 204-255 Random Strobe 0-255... - Page 7 7X40W BIG EYE PRO • Art No F7100555 Function Value Description 201-205 3200K 206-210 4000K 211-215 4500K 216-220 5000K 221-255 5600K 226-230 6500K 231-235 7000K 236-240 7500K 241-255 8000K 0-49 No function Moving Color 50-99 Skip change 100-255 Gradual change...
- Page 8 User Manual • Instrukcja Obsługi 22 CH Mode Function Value Description 0-255 0-5400 0-255 PAN Fine 0-255 0-2700 Tilt 0-255 Tilt Fine 0-255 Pan/Tilt Speed 0-255 From Near to Far Zoom 0-255 From Dark to Bright Dimmer 0-255 Dimming adjustment control Dimming Adjust.
- Page 9 7X40W BIG EYE PRO • Art No F7100555 156-175 R Down - G Down - B 100% 176-195 R 100%, G 100%, B 100%, W 100% 196-200 2800K 201-205 3200K 206-210 4000K 211-215 4500K 216-220 5000K 221-225 5600K 226-230 6500K...
- Page 10 User Manual • Instrukcja Obsługi Address Address 001-512 Address Setting 001-512 1. DMX 512 Console control 1. Master 2. Auto 2. Alone 1. Master 3. Sound 2. Alone 1. Pan: 0-255 2. Tilt: 0-255 Mode 3. Focus: 0-255 4. Red: 0-255 4.
- Page 11 7X40W BIG EYE PRO • Art No F7100555 OSTRZEŻENIE U W A G A ! Ruchoma Głowica LED posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni. Nie należy włączać zasilania do głowicy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
-
Page 12: Zasady Bezpieczeństwa
User Manual • Instrukcja Obsługi 1. WPROWADZENIE DZIĘKUJEMY ZA ZAKUP URZĄDZENIA LED MOVING HEAD 7X40W BIG EYE MINI. ZE WZGLĘDÓW BEZPIECZEŃSTWA ORAZ W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY URZĄDZENIA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ. 2. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana w warunkach dużej wilgotności powietrza przez wykwalifikowany... -
Page 13: Specyfikacja Zasilania
7X40W BIG EYE PRO • Art No F7100555 2. POŁĄCZENIA GROUND Urządzenie wyposażone jest w następujące DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3(5)-pin 3-pin XLR 2. Zasilanie (wejście/wyjście) – złącze: FEMALE MALE powerCON GROUND DMX - 5.1 Podłączenie sygnału DMX... -
Page 14: Lista Kanałów Dmx
User Manual • Instrukcja Obsługi 6. LISTA KANAŁÓW DMX Tryb 17 CH Function Value Description 0-255 0-5400 0-255 PAN Fine 0-255 0-2700 Tilt 0-255 Tilt Fine 0-255 Pan/Tilt Speed Turn On the light Strobe 4-203 Synchro strobe speed to fast (1Hz-25Hz) 204-255 Random Strobe 0-255... - Page 15 7X40W BIG EYE PRO • Art No F7100555 Value Description Function 201-205 3200K 206-210 4000K 211-215 4500K 216-220 5000K 221-255 5600K 226-230 6500K 231-235 7000K 236-240 7500K 241-255 8000K 0-49 No function Moving Color 50-99 Skip change 100-255 Gradual change...
- Page 16 User Manual • Instrukcja Obsługi Tryb 22 CH Function Value Description 0-255 0-5400 0-255 PAN Fine 0-255 0-2700 Tilt 0-255 Tilt Fine 0-255 Pan/Tilt Speed 0-255 From Near to Far Zoom 0-255 From Dark to Bright Dimmer 0-255 Dimming adjustment control Dimming Adjust.
- Page 17 7X40W BIG EYE PRO • Art No F7100555 156-175 R Down - G Down - B 100% 176-195 R 100%, G 100%, B 100%, W 100% 196-200 2800K 201-205 3200K 206-210 4000K 211-215 4500K 216-220 5000K 221-225 5600K 226-230 6500K...
- Page 18 User Manual • Instrukcja Obsługi...
- Page 19 7X40W BIG EYE PRO • Art No F7100555...
- Page 20 F7100554 www.flash-butrym.pl...
