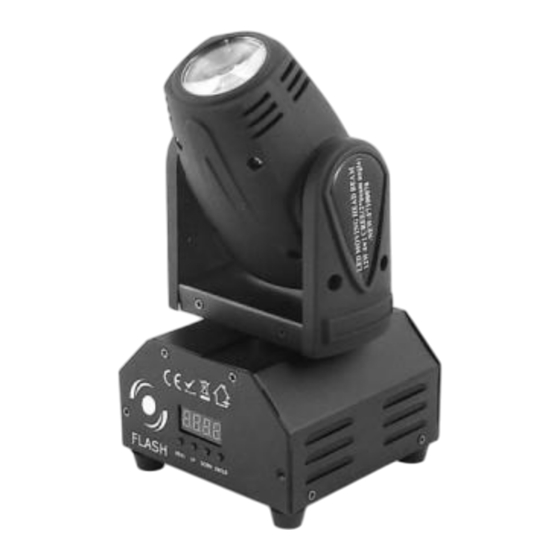

Flash F7100070 User Manual

Led moving head 12w rgbw 4in1 cree beam 2 degrees
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED MOVING HEAD
12W RGBW 4in1 CREE BEAM 2°
F7100070
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100070 and is the answer not in the manual?

Questions and answers

Related Manuals for Flash F7100070

Summary of Contents for Flash F7100070

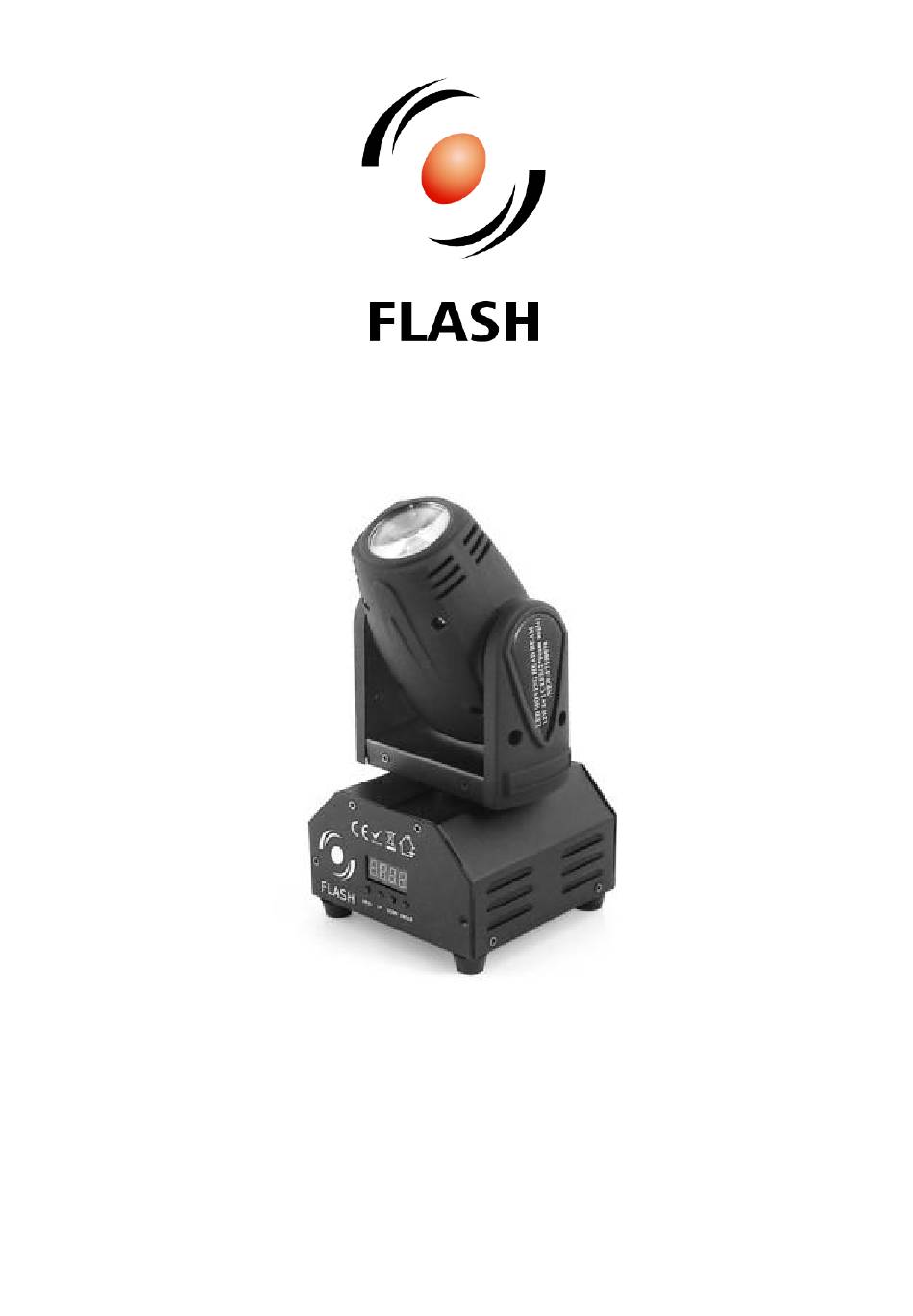

  • Page 1 LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070 Table of contents Introduction ..............................2 Safety information ............................2 Maintenance ..............................2 Product specification ............................2 Installation ................................ 3 connections ............................... 3 Connecting DMX signal..........................3 Voltage specification ..........................4 Operation manual ............................

  • Page 3: Introduction

     ZOOM: No  Beam angle (min): 2*  Beam angle (max): 2*  Dimming: Linear: 0 - 100%  Flash frequency (min): 1Hz  Flash frequency (max): 16Hz  FROST filter: No  FOCUS: No  PAN range: 540°...

  • Page 4: Installation

    LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  IP Rating: IP20  Housing made: ABS  Cooling: Active  Height [cm]: 24 ...

  • Page 5: Voltage Specification

    UP – choose option, edit parameter ENTER – confirm changes Menu Menu diagram: DMX Address Channel mode Auto mode Sound activated mode Pan reverse Tilt reverse Display reverse Reset (DMX address, Pan reverse, Tilt reverse, Display reverse) Device reset www.flash-butrym.pl...

  • Page 6: Dmx Channel List

    LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070 DMX channel list 13CH mode Channel Function Effect CH 1 000-255: 0-540° CH 2 Pan fine 000-255: Pan 16-bit CH 3 0-255: 0-270° Tilt CH 4 000-255: Tilt 16-bit Tilt fine...

  • Page 7: Wprowadzenie

    Błysk - częstotliwość minimalna: 1Hz  Błysk - częstotliwość maksymalna: 16Hz  Filtr FROST: Nie  Regulacja ostrości (FOCUS): Nie  Zakres ruchu - PAN: 540°  Zakres ruchu - TILT: 270°  Ilość kanałów DMX: 13  Standard DMX: DMX 512 www.flash-butrym.pl...

  • Page 8: Instalacja

    LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070  Sterowanie: 4 przyciski  Tryby pracy: Auto, Sound, DMX  AC IN: IEC - C14  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin ...

  • Page 9: Specyfikacja Zasilania

    MENU – wejście do menu głównego DOWN – wybór opcji, edycja parametru UP – wybór opcji, edycja parametru ENTER – zatwierdzenie zmian Menu Schemat menu urządzenia: Ustawienie adresu DMX Ustawienie ilości kanałów Tryb Auto Sterowanie dźwiękiem Odwrócenie kierunku obrotu osi X www.flash-butrym.pl...

  • Page 10: Lista Kanałów Dmx

    LED MOVING HEAD 12W RGBW 4in1 CREE BEAM 2° F7100070 Odwrócenie kierunku obrotu osi Y Odwrócenie wyświetlacza Reset (Adres DMX, Odwrócenie kierunku obrotu osi X , Odwrócenie kierunku obrotu osi Y, Odwrócenie wyświetlacza) Reset Lista kanałów DMX Tryb 13CH Kanał...
  • Page 11 000-255: Adjust speed, fast to slow Pan/Tilt speed CH 6 000-255: 0-100% Dimmer 000-000: No function CH 7 Strobe 001-255: Strobe, slow to fast CH 8 000-255: 0-100% 000-255: 0-100% Green CH10 000-255: 0-100% Blue CH11 000-255: 0-100% White www.flash-butrym.pl...
