入水孔
出水孔
2
10
12
8

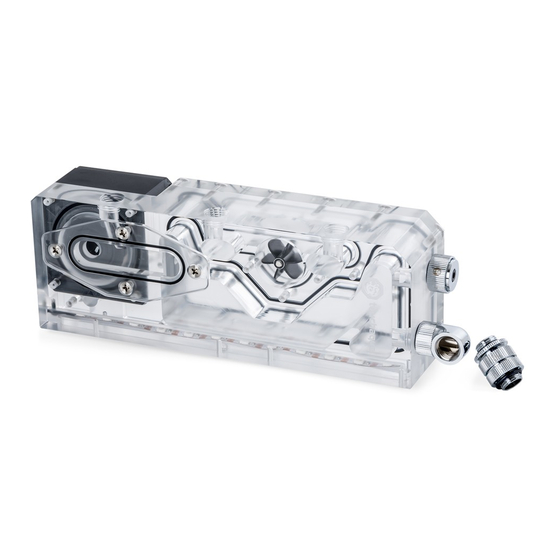

TA-XYZ-RES 示範組裝說明書
1
3
9
11
P 1

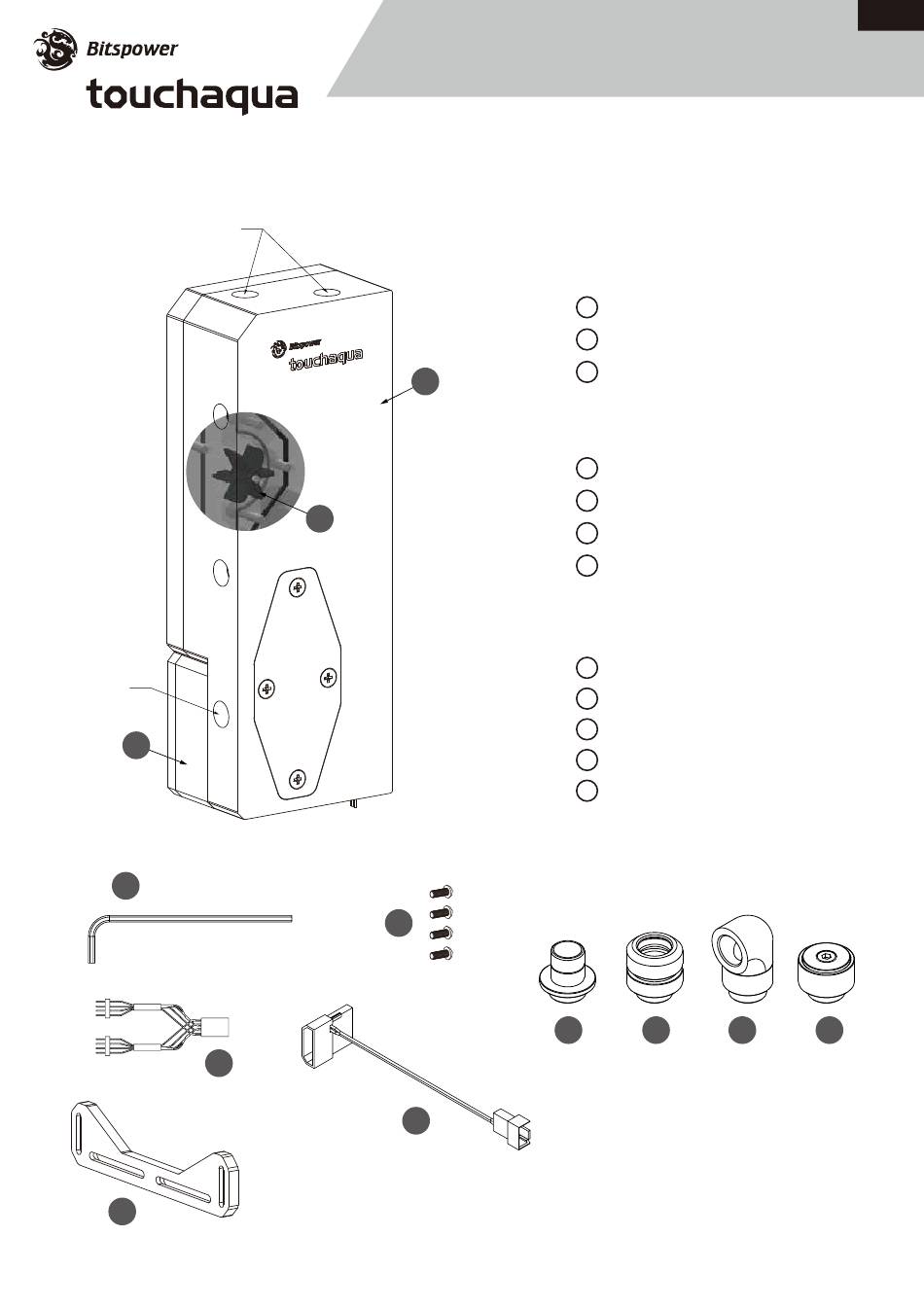

主件說明
1
水箱
.......................1個
2
馬達
.......................1個
3
水流計
.....................1個
隨附接頭內容
TA-GMALP1622-GS
4
TA-GFALP1622-GS
5
TA-90RE-GS
6
...............1個
TA-EXAIR-GS
7
其它配件內容
支架
.......................2支
8
9
螺絲
.......................4個
10
六角板手
...................1支
11
大4PIN供電線材
12
BP-CADRGBY1
4
5
本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，
產品顏色與配件以實物為準。
繁中文
........1個
........1個
..............1個
............1個
............1個
6
7
V2
Advertisement
Related Manuals for Bitspower Touchaqua TA-XYZ-RES
Summary of Contents for Bitspower Touchaqua TA-XYZ-RES
- Page 1 繁中文 TA-XYZ-RES 示範組裝說明書 入水孔 主件說明 水箱 .......1個 馬達 .......1個 水流計 .....1個 隨附接頭內容 TA-GMALP1622-GS ..1個 TA-GFALP1622-GS ..1個 TA-90RE-GS ....1個 TA-EXAIR-GS ....1個 其它配件內容 支架 .......2支 出水孔 螺絲 .......4個 六角板手 ....1支 大4PIN供電線材 ....1個 BP-CADRGBY1 ....1個 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知， 產品顏色與配件以實物為準。...
- Page 2 供電與馬達 A 電源負極 - B 電源正極 + S1水泵規格 電源電壓：12V DC 輸入功率：≤12W 電氣連接器：Molex 4 Pin S1馬達除了可由主機板供電外，亦可 最大轉速：- 透過轉接線由電源供應器直接供電。 噪 音：- 水箱與水泵不可拆解！一經拆解即不保固。 組裝示範（自由創作） 組裝完成樣式 B段組裝 A段組裝完成品 配合扭轉螺母 以完成組裝。 A段組裝 水流計設計 1.本產品設計帶有水流計，玩家可依葉扇轉動情況判斷水路是否流動順利， 2.水流計兩側水孔必須裝有水路才能啟動葉扇轉動(無固定出入水順序設定)。 3.葉扇水道為獨立水道，玩家可選擇串聯或併聯水路，亦可發揮雙色水路創意。...
- Page 3 水路分配 單一水路串聯接法： 雙水路併聯接法： 1.出水孔A銜接其它水冷配件入水孔（或者選擇銜接B、C其一孔）。 1.其一水路由出水孔A銜接其它水冷配件入水孔。 2.若選擇直接串連B/C孔，則B、C中另一孔銜接其它配件入水孔。 2.串接該配件後由其出水孔銜接D、E其中一孔。 3.串接其它配件後由其出水孔銜接D/E其中一孔。 3.另一水路選擇有B/C孔其一孔為入水或出水（自由分配），再銜接回 4.選擇D/E孔其一為填水孔。 該水路。 4.選擇D/E孔其一為填水孔。 填水注意事項 您可選擇喜好的水冷濃縮液顏色以純淨水調合，由填水孔注入至水箱九分滿，接著利用”24PIN跳線開關” 啟動電源，讓水路中的空氣集中至水箱排出，再依水量繼續添加至水箱九分滿左右即可。 （24PIN跳線開關用途：需無經主板開啟ATX電源時， 使電源直接開啟供電。） 注意：一定要使用純淨水，不可用其他液體替代，未注水前，請勿啟動水泵電源。 DRGB燈效啟動 →燈條插頭可依方向順序接上主機板 與主板同步燈光效果，或選擇串接 BP-CADRGBY1與其它DRGB燈效配 件串連，共享燈效控制端。 主板...
-
Page 4: Other Accessories
M3x8 Screw ....4PCS Hex Wrench (2.5MM) ..1PCS 3PIN/4PIN Transfer4PIN ...1PCS BP-CADRGBY1 ...1PCS Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product. - Page 5 Power Supply and Pump A Negative electrode - B positive electrode + SC6 Pump Spec. Power/Voltage：12V DC DC power：≤12W Electric Connector：Molex 4 Pin Except the motherboard, S1 pump Maximum Revolution：- can be powered from the power Noise：- supply via a patch cord. The water tank and pump can’t be disassembled! Once disassem- bled, there is no guarantee.
-
Page 6: Water Distribution
Water Distribution Single series connection： Double waterway connection： 1.The water goes from outlet A to the inlet of other water cooling parts. (Or 1.The water goes from outlet A to the inlet of other water cooling parts. A choose to connect B or C) 2.And then from the outlet of the other water cooling parts to D or E. - Page 7 简中文 TA-XYZ-RES 示范组装说明书 入水孔 主件说明 水箱 .......1个 水泵 .......1个 水流计 .....1个 随附接头内容 TA-GMALP1622-GS ..1个 TA-GFALP1622-GS ..1个 TA-90RE-GS ....1个 TA-EXAIR-GS ....1个 其它配件内容 支架 .......2个 出水孔 螺絲 .......4个 六角板手 ....1支 大4PIN供電線材 ....1个 BP-CADRGBY1 ....1个 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知， 产品颜色与配件以实物为准。...
- Page 8 供電與馬達 安装水箱挡板 A 电源负极 - B 电源正极 + S1水泵规格 电源电压：12V DC 输入功率：≤12W 电气连接器：Molex 4 Pin S1水泵除了可由主机板供电外，亦可 最大转速：- 透过转接线由电源供应器直接供电。 噪 音：- 水箱与水泵不可拆解！ 一经拆解即不保固。 组装示范（自由创作） 组装完成样式 B段组装 A段组装完成品 配合扭转螺母 以完成组装。 A段组装 水流计设计 1.本产品设计带有水流计，玩家可依叶扇转动情况判断水路是否流动顺利， 2.水流计两侧水孔必须装有水路才能启动叶扇转动(无固定出入水顺序设定)。 3.叶扇水道为独立水道，玩家可选择串联或并联水路，亦可发挥双色水路创意。 P 10...
- Page 9 水路分配 单一串联接法： 双水路并联接法： 1.出水孔A衔接其它水冷配件入水孔（或者选择衔接B、C其一孔）。 1.其一水路由出水孔A衔接其它水冷配件入水孔。 2.若选择直接串连B/C孔，则B、C中另一孔衔接其它配件入水孔。 2.串接该配件后由其出水孔衔接D、E其中一孔。 3.串接其它配件后由其出水孔衔接D/E其中一孔。 3.另一水路选择有B/C孔其一孔为入水或出水（自由分配），再衔接回 4.选择D/E孔其一为填水孔。 该水路。 4.选择D/E孔其一为填水孔。 填水注意事项 您可选择喜好的水冷浓缩液颜色以纯净水调合，由填水孔注入至水箱九分满，接着利用”24PIN跳线开关” 启动电源，让水路中的空气集中至水箱排出，再依水量继续添加至水箱九分满左右即可。 （24PIN跳线开关用途：需无经主板开启ATX电源时， 使电源直接开启供电。） 注意：一定要使用纯净水，不可用其他液体替代，未注水前，请勿启动水泵电源。 DRGB灯效启动 →灯条插头可依方向顺序接上主机板 与主板同步灯光效果，或选择串接 BP-CADRGBY1与其它DRGB灯效配 件串连，共享灯效控制端。 主板 P 11...
