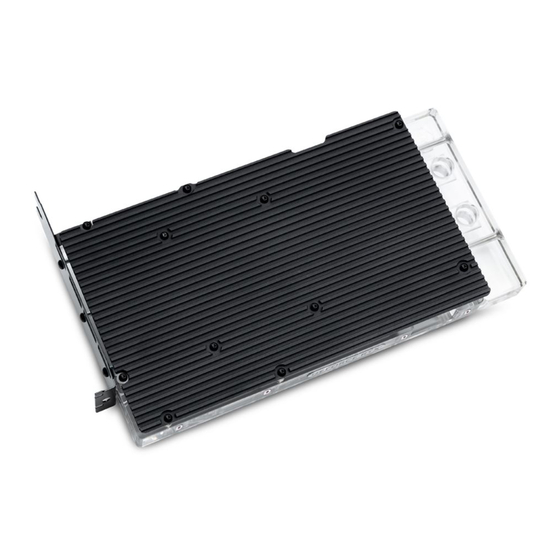

Bitspower Orion VGA Water Block for
GeForce RTX 4090 Founders Edition
2

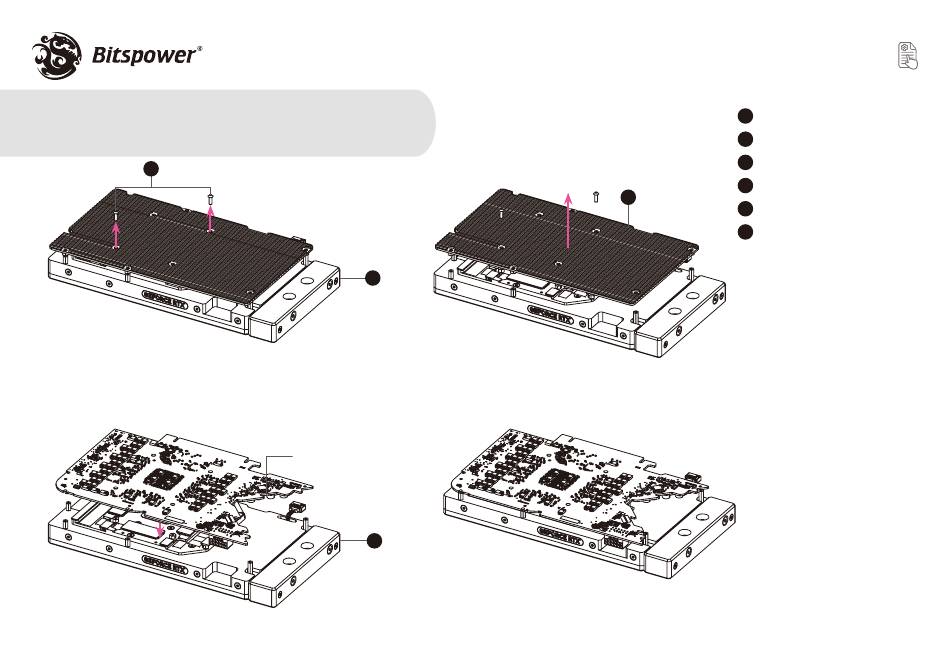

Step 1
Step 3
V1
Step 2
1
Step 4
GPU
1
[ 1 ]
instruction manual
Accessories
1
BP-VG4090FE-SOLO
2
M2.5 x 8 Screw
3
Back plate
4
M2.5 x 6 Screw
3
5
M3 x 6 Screw
6
I/O shield
Two screws fastened in advance.
1
1 SET
9 PCS
1
1 PC
2 PCS
3 PC
1 PC
Advertisement
Related Manuals for Bitspower Orion VGA
Summary of Contents for Bitspower Orion VGA
- Page 1 Accessories Bitspower Orion VGA Water Block for BP-VG4090FE-SOLO 1 SET GeForce RTX 4090 Founders Edition M2.5 x 8 Screw 9 PCS Back plate 1 PC Step 1 Step 2 M2.5 x 6 Screw 2 PCS M3 x 6 Screw...
- Page 2 instruction manual Accessories BP-VG4090FE-SOLO 1 SET M2.5 x 8 Screw 9 PCS Back plate 1 PC Step 5 Step 6 M2.5 x 6 Screw 2 PCS M3 x 6 Screw 3 PC I/O shield 1 PC Two screws fastened in advance. Digital RGB PIN on motherboard or other equipment.
- Page 3 instruction manual Use an appropriate amount of thermal paste. Make sure the correct thermal pads are in the appropriate locations. 1.0 mm Thermal pad Name Specification Quantity Thermal pad 1 8×12×1mm Thermal pad 2 13×16×1mm Thermal pad 3 15×37×1mm Thermal pad 4 14×50×1mm Thermal pad 5 6×52×1mm Thermal pad 6 12×52×1mm [ 3 ]...
- Page 4 PC components, please perform a 24-hour leak test with only the pump connected to the power supply. Bitspower reserves the right to change the product design and specifications. These are subject to change without notice. Product colors and accessories are based on the actual product.
- Page 5 使用說明書 配件 Bitspower Orion VGA Water Block for BP-VG4090FE-SOLO 1 組 GeForce RTX 4090 Founders Edition M2.5 x 8 螺絲 9 支 背板 1 片 步驟 1 步驟 2 M2.5 x 6 螺絲 2 支 M3 x 6 螺絲 3 支...
- Page 6 使用說明書 配件 BP-VG4090FE-SOLO 1 組 M2.5 x 8 螺絲 9 支 背板 1 片 步驟 5 步驟 6 M2.5 x 6 螺絲 2 支 M3 x 6 螺絲 3 支 擋板 1 個 兩根螺絲預先鎖上 請接 主板或 其他設備的 DRGB 插槽 步驟 7 步驟...
- Page 7 使用說明書 適量使用導熱膏 導熱墊片的正確應用位置 1.0 mm 導熱墊片 Name Specification Quantity Thermal pad 1 8×12×1mm Thermal pad 2 13×16×1mm Thermal pad 3 15×37×1mm Thermal pad 4 14×50×1mm Thermal pad 5 6×52×1mm Thermal pad 6 12×52×1mm [ 7 ]...
- Page 8 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品顏色與配件以實物為準。 當使用測氣產品測試水路時 , 為避免由于壓力過大導致產品損壞 , 輸入的壓力請不要超過 0.5kg/cm (Bar), 如因壓力 過大造成產品損壞 , 將由客戶自行承擔 . 嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用 Bitspower 透明冷卻液。此外，也可以添加 Bitspower 染料到透明冷卻液中以滿足顏色 要求。如果消費者選擇不同的水冷液，可能會引起水路配件中的塗層剝落、積垢堵塞水道、水泵磨損、水箱管破裂、 破壞 O 型圈密封性導致漏水等。任何因使用不當水冷液導致相關的問題將由消費者自行負責。 [ 8 ]...
- Page 9 使用说明书 配件 Bitspower Orion VGA Water Block for BP-VG4090FE-SOLO 1 组 GeForce RTX 4090 Founders Edition M2.5 x 8 螺丝 9 支 背板 1 片 步骤 1 步骤 2 M2.5 x 6 螺丝 2 支 M3 x 6 螺丝 3 支...
- Page 10 使用说明书 配件 BP-VG4090FE-SOLO 1 组 M2.5 x 8 螺丝 9 支 背板 1 片 步骤 5 步骤 6 M2.5 x 6 螺丝 2 支 M3 x 6 螺丝 3 支 挡板 1 个 两根螺丝预先锁上 请接 主板或 其他设备的 DRGB 插槽 步骤 7 步骤...
- Page 11 使用说明书 适量使用导热膏 导热垫片的正确应用位置 1.0 mm 导热垫片 Name Specification Quantity Thermal pad 1 8×12×1mm Thermal pad 2 13×16×1mm Thermal pad 3 15×37×1mm Thermal pad 4 14×50×1mm Thermal pad 5 6×52×1mm Thermal pad 6 12×52×1mm [ 11 ]...
- Page 12 注意 跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水泵的情况下，进行 24 小时的跑水测试， 确保无漏水情况后再开主机，避免发生漏水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品颜色与配件以实物为准。 当使用测气产品测试水路时 , 为避免由于压力过大导致产品损坏 , 输入的压力请不要超过 0.5kg/cm (Bar), 如因压力 过大造成产品损坏 , 将由客户自行承担 . 严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用 Bitspower 透明冷却液。此外，也可以添加 Bitspower 染料到透明冷却液中以满足颜色 要求。如果消费者选择不同的水冷液，可能会引起水路配件中的涂层剥落、积垢堵塞水道、水泵磨损、水箱管破裂、 破坏 O 型圈密封性导致漏水等。任何因使用不当水冷液导致相关的问题将由消费者自行负责。 [ 12 ]...
