  • Page 1 OPERATOR´S MANUAL MANUAL DE OPERADOR 1 YEAR PULVERIZADOR DE MOCHILA SEE INSIDE FOR DETAILS Heavy Duty Series 1 AÑO CONSULTE EL MANUAL EN EL INTERIOR 4 US GAL SPRAYER PULVERIZADOR DE15 LITROS Models SW01 - SW02 are very innovati- ve models with a piston or diaphragm. With these sprayers you may apply liquid products as: insecticides, herbicides, fertilizers, etc.

  • Page 2: English Version

    INTRODUCTION Thank you for buying a Swissmex equipment, we guarantee that the product you have acquired was made with an unbeatable quality, because it was developed with state of the art technology following all quality standards required. This equipment was carefully designed and built with the purpose of providing the maximum performance, economy and ease of operation.

  • Page 3: Main Components

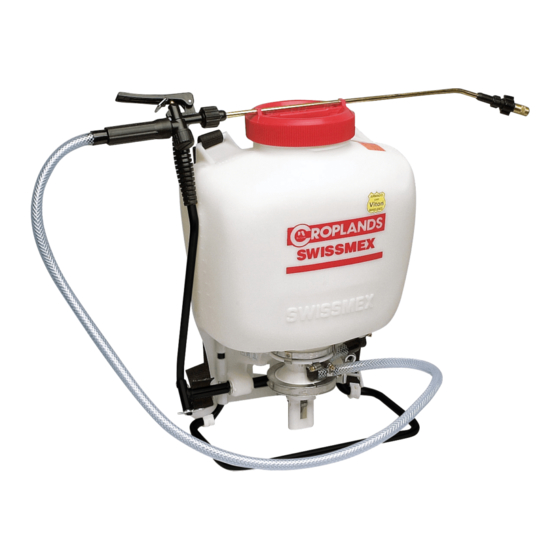

    GENERAL INFORMATION 3.1 MAIN COMPONENTS DIAPHRAGM 1. Tank 2. Tank lid 3. Strainer model 4. Shoulders straps SW01 5. Ergonomic grip 6. Pump handle 7. Shut-off valve 8. Adjustable plastic nozzle model 9. Hose SW02 10.Pump system 11.Spray wand PISTON 3.2 TECHNICAL DATA ESPECIFICATIONS Model...

  • Page 4: Operation

    To ensure good performance use original Place the sprayer on your back and pressurize tank by pumping 12 times approx. “SWISSMEX-RAPID” spare parts You will need to pump once each 3 or 4 seconds to maintain the desired spraying pressure.
  • Page 5 A unit that has been used with herbicides should never be used to spray insecticides, unless the sprayer has been properly cleaned and all other chemicals neutralized. Failure to do this could cause you to kill plants that have been sprayed. Always follow manufacturer’s instructions of the chemicals in use to avoid accidents and take maximum advantage of the product.

  • Page 6: Troubleshooting Guide

    TROUBLE SHOOTING GUIDE PROBLEM CAUSE SOLUTION Replace them and lubricate the plunger The shut-off valve does not close after The plunger O-rings are worn out or with the new O-rings. releasing the trigger. swollen. Clean the nozzle. The shut-off valve does not function The nozzle are blocked.
  • Page 7 SPARE PARTS LIST 502175 SW01 Spare parts and consumables always available. Medium-use parts, available at discretion Description Qty. per bag Description Qty. Code Code Qty. per bag Qty. TANK LID E1000502024 PUMP MODULE E1000501001 PRESSURE CHAMBER E1000501004 STRAINER E1000425100 SEAL KIT (not included) E1000809104 SPRAY LANCE E1000502175...
  • Page 8 501175 SW02 Spare parts and consumables always available. Spare parts and consumables always available. Qty. Qty. per bag Description Code Description Qty. per bag Qty. Code TANK LID E1000501031 PUMP MODULE E1000501001 SEAL KIT (not included) E1000501004 STRAINER E1000502175 PRESSURE CHAMBER E1000809104 SPRAY LANCE E1000501019...

  • Page 9: Warranty

    Any claim made under this warranty must adhere to the Warranty Policy described below: The warranty will be granted by SWISSMEX RAPID SA DE CV when the product presents manufacturing, assembly or material defects and this has been established after conclusive analysis at Swissmex plant (Lagos de Moreno, Jalisco, Mexico). The warranty consists of replacement of damaged parts or replacement of damaged equipment depending on conclusions of the analysis of the claim.

  • Page 10: Versión En Español

    INTRODUCCIÓN Gracias por comprar un equipo Swissmex, le garantizamos que el producto que ha adquirido cuenta con calidad insuperable ya que fue desarrollado con tecnología de punta, siguiendo los estándares de calidad requeridos. Este equipo fue cuidadosamente diseñado y fabricado con el fin de proporcionar el máximo rendimiento, economía y facilidad de operación.

  • Page 11: Componentes Principales

    INFORMACIÓN GENERAL 3.1 COMPONENTES PRINCIPALES 1. Tanque 2. Boca del tanque y tapa model 3. Coladera SW01 4. Cintas con hombreras 5. Mango ergonómico 6. Palanca de bombeo 7. Pistola ergonómica 8. Boquerel ajustable model 9. Manguera SW02 10.Sistema de bombeo 11.Tubo rociador DATOS TÉCNICOS ESPECIFICACIONES...

  • Page 12: Operación

    Gire el boquerel para cambiar el patrón de pulverización. “SWISSMEX-RAPID” MATENIMIENTO El pulverizador no requiere de mucho mantenimiento, si usted sigue a detalle los pasos que le mencionamos en este manual, la vida útil de su equipo será...

  • Page 13: Posibles Problemas Y Soluciones

    3.- Jalar el balancín hacia afuera para sacar el pistón. 4.- Desenroscar el cilindro. 5.- Una vez reemplazados los arosellos y el anillo, volver a ensamblar siguiendo los pasos a la inversa. Instrucciones de desarmado modelos de sistema de módulos de Diafrágma 502175 SW02: 1.
  • Page 14 RERFACCIONES 502175 SW01 Piezas de desgaste y consumibles siempre disponibles. Piezas de uso medio disponibles a discresión. Cantidad Cantidad Descripción Cantidad Descripción Cantidad Código Código por empaque por empaque E1000501001 TAPA E1000502024 SISTEMA DE BOMBEO E1000425100 CÁMARA DE PRESIÓN E1000501004 COLADERA E1000502175 JUEGO DE EMPAQUES (no incluído)
  • Page 15 501175 SW02 Piezas de uso medio disponibles a discresión. Piezas de desgaste y consumibles siempre disponibles. Cantidad Cantidad por Cantidad Cantidad Código Descripción Código Descripción por empaque empaque TAPA SISTEMA DE BOMBEO E1000501001 E1000501031 CÁMARA DE PRESIÓN E1000501004 COLADERA E1000501019 JUEGO DE EMPAQUES (no incluído) TUBO ROCIADOR E1000502175...
  • Page 16 Para hacer válida su garantía deberá apegarse a la Póliza de Garantía descrita a continuación: La garantía será concedida por SWISSMEX RAPID SA DE CV, gratuitamente, cuando las piezas y los componentes presenten defectos de fabricación o de montaje y después de análisis conclusivo en planta (Lagos de Moreno, Jalisco). La garantía consiste en la sustitución de piezas dañadas por nuevas, o cambio del equipo dañado por uno nuevo, una vez que se haya verificado y evaluado el tipo de daño en el...
