OPERATOR´S MANUAL
MANUAL DE OPERADOR

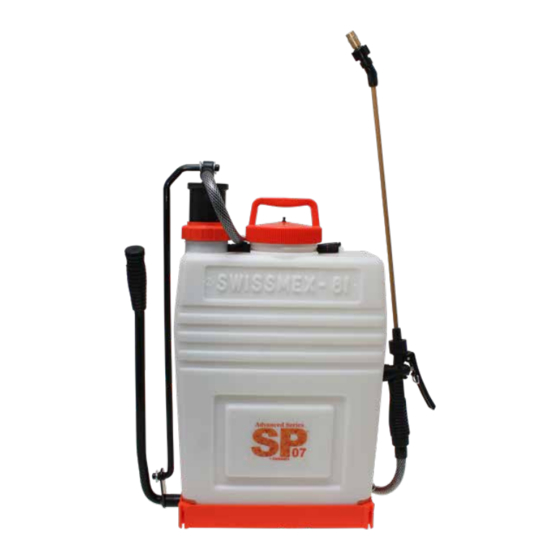

PULVERIZADOR DE MOCHILA
Advanced Series
07, 08, 09, 10
4.7, 5.8, 4, 5.3 US GAL
PULVERIZADOR 15,18, 20 Y 22 LITROS
Models SP07 - SP08 - SP09 - SP10, are
equipped with a lateral internal piston pum-
ping system.
With these sprayers you may apply liquid
products: insecticides, herbicides, fertilizers,
etc. In a practical and safe way.
Los modelos SP07 - SP08 - SP09 - SP10,
están equipados con sistema de bombeo de
pistón lateral interno.
Con estos equipos usted puede aplicar
productos líquidos como: insecticidas, herbi-
cidas, fertilizantes, etc. De forma práctica y
segura.
MODELS/MODELOS
081195
(SP07),
189195
(SP09),
Litho´d in México
Impreso en México
101195
(SP08)
289195
(SP10)
BNSPLATE-0722E/EX
R02
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for swissmex Advanced Series
Summary of Contents for swissmex Advanced Series
- Page 1 SEE INSIDE FOR DETAILS 3 AÑOS CONSULTE EL MANUAL EN EL INTERIOR PULVERIZADOR DE MOCHILA Advanced Series 07, 08, 09, 10 4.7, 5.8, 4, 5.3 US GAL PULVERIZADOR 15,18, 20 Y 22 LITROS Models SP07 - SP08 - SP09 - SP10, are equipped with a lateral internal piston pum- ping system.
-
Page 2: Table Of Contents
INTRODUCTION Thank you for buying a Swissmex equipment, we guarantee that the product you have acquired was made with an unbeatable quality, because it was developed with state of the art technology following all quality standards required. This equipment was carefully designed and built with the purpose of providing the maximum performance, economy and ease of operation. -
Page 3: General Information
GENERAL INFORMATION 3.1 MAIN COMPONENTS 1. Tank 2. Tank opening, tank lid 3. Strainer 4. Pump tube with piston sleeve 5. Pump lever 6. Ergonomic grip 7. Pump handle 8. Shut-off valve with filter 9. Adjustable brass nozzle 10. Hose 11. -
Page 4: Assembly
3.3 ASSEMBLY 3.2.1 Parts you will receive - 1 Pump handle model model - 1 Pump lever SP08 models SP07 - 1 Spray wand SP09 - 1 Tank lid SP10 - 1 Owner’s manual Inside the tank you will find: - 1 Strainer - 1 Bushing guide - 1 Felt ring... -
Page 5: Operation
To ensure good performance use original You will need to pump once each 3 or 4 seconds to maintain the desired spraying pressure. “SWISSMEX-RAPID” spare parts For a continuous spraying, fix the shut-off valve lever with the lever lock. Move the nozzle cap to change the spraying pattern. -
Page 6: Trouble Shooting Guide
TROUBLE SHOOTING GUIDE PROBLEM CAUSE SOLUTION The breather check needs lubrication. The tank collapses when pressuring it. Lubricate or replace it if it is damaged. The agrichemical used has made the Replace the piston sleeve, lubricate it first. The piston sleeve does not run smoothly piston sleeve to swell up. - Page 7 Shut-offs without grip E1000809073 E1000808073 E1000803073 E1000807073 COMPLETE NOZZLES E1000219610 E1000219710 E1000803092 For more technical information please look into our Nozzle Chart at www.swissmex.com CARRYING STRAPS MORE ACCESSORIES Extension adapter Key tool Filter housing E1000501230 E1000501336 E1000080034 E1000501034 E1000501134...
-
Page 8: Spare Parts List
SPARE PARTS LIST MODELS: 081195 SP07 - 101195 SP08 Spare parts and consumables always available. Medium-use parts, available at discretion Part No. Description Description Code Part No. Qty. Code Qty. TANK LID (MODEL 081195) PUMP TUBE E1000425301 E1000081030 TANK LID (MODEL 101195) PUMP HOLDER NUT E1000501101 E1000080003... - Page 9 MODELS: 189195 SP09 - 289195 SP10 Spare parts and consumables always available. Medium-use parts, available at discretion Description Description Part No. Code Part No. Qty. Code Qty. E1000189120 PUMP TUBE (MODEL 189195) STRAINER E1000501004 PUMP TUBE (MODEL 289195) PUMP HOLDER NUT E1000289225 E1000080003 E1000501101...
-
Page 10: Storage
Any claim made under this warranty must adhere to the Warranty Policy described below: The warranty will be granted by SWISSMEX RAPID SA DE CV when the product presents manufacturing, assembly or material defects and this has been established after conclusive analysis at Swissmex plant (Lagos de Moreno, Jalisco, Mexico). The warranty consists of replacement of damaged parts or replacement of damaged equipment depending on conclusions of the analysis of the claim. - Page 11 INTRODUCCIÓN Gracias por comprar un equipo Swissmex, le garantizamos que el producto que ha adquirido cuenta con calidad insuperable ya que fue desarrollado con tecnología de punta, siguiendo los estándares de calidad requeridos. Este equipo fue cuidadosamente diseñado y fabricado con el fin de proporcionar el máximo rendimiento, economía y facilidad de operación.
- Page 12 INFORMACIÓN GENERAL 3.1 COMPONENTES PRINCIPALES 1. Tanque 2. Boca del tanque y tapa 3. Coladera 4. Tubo de bombeo 5. Varilla de bombeo 6. Mango ergonómico 7. Palanca de bombeo 8. Pistola con filtro 9. Boquerel ajustable 10. Manguera 11. Cintas ajustables 12.
- Page 13 3.3 ENSAMBLE 3.3.1 Partes que usted recibirá - 1 Pulverizador model model - 1 Palanca de bombeo SP08 models SP07 - 1 Varilla de bombeo SP09 - 1 Tubo rociador SP10 - 1 Tapa del tanque - Folletería Dentro del tanque encontrará: - 1 Coladera - 1 Tubo de bombeo con manguera y pistola - 1 Agitador...
- Page 14 Necesitará bombear cada 3 o 4 segundos para mantener la presión deseada. “SWISSMEX-RAPID” Para una pulverización continua, asegure la palanca de la pistola con el gancho seguro. Gire el boquerel para cambiar el patrón de pulverización.
- Page 15 POSIBLES PROBLEMAS Y SOLUCIONES PROBLEMA CAUSA SOLUCIÓN El champiñón de la tapa está reseco Al estar bombeando el tanque se colapsa. Lubrique el champiñón o sustituya en caso de que esté (sin lubricación). dañado. El anillo pistón está hinchado por el agroquí- El pistón no desliza suavemente y su bombeo Engrase el anillo pistón o cambiélo si es necesario.
- Page 16 PANTALLAS PROTECTORAS PISTOLAS Pistola completa con filtro y porta filtro Pistola completa E1000219099 -15.74” / 40 cm sin mango E1000219117 - 8.6” / 22 cm E1000808073 E1000809073 E1000803073 E1000807073 BOQUILLAS COMPLETAS E1000803092 E1000219610 E1000219710 para mas especificaciones ver la tabla de puntas CINTAS OTROS ACCESORIOS Herramienta Llave...
- Page 17 REFACCIONES MODELOS: 081195 SP07 - 101195 SP08 Piezas de desgaste y consumibles siempre disponibles. Piezas de uso medio a discreción. Descripción Descripción No. parte Cantidad No. parte Cantidad Código Código TAPA (MOD. 081195) SISTEMA DE BOMBEO E1000425301 E1000081030 TAPA (MOD. 101195) TUERCA GUÍA E1000501101 E1000080003...
- Page 18 MODELOS: 189195 SP09 - 289195 SP10 Piezas de desgaste y consumibles siempre disponibles. Piezas de uso medio a discreción. Descripción Descripción No. parte Cantidad No. parte Cantidad Código Código E1000189120 SISTEMA DE BOMBEO (MOD .189195) COLADERA E1000501004 E1000289225 SISTEMA DE BOBMEO (MOD. 289195) TUERCA GUÍA E1000080003 E1000501101...
- Page 19 Para hacer válida su garantía deberá apegarse a la Póliza de Garantía descrita a continuación: La garantía será concedida por SWISSMEX RAPID SA DE CV, gratuitamente, cuando las piezas y los componentes presenten defectos de fabricación o de montaje y después de análisis conclusivo en planta (Lagos de Moreno, Jalisco). La garantía consiste en la sustitución de piezas dañadas por nuevas, o cambio del equipo dañado por uno nuevo, una vez que se haya verificado y evaluado el tipo de daño en el...
