Summary of Contents for Chauvet Professional ROGUEOUTCAST2HYBRID

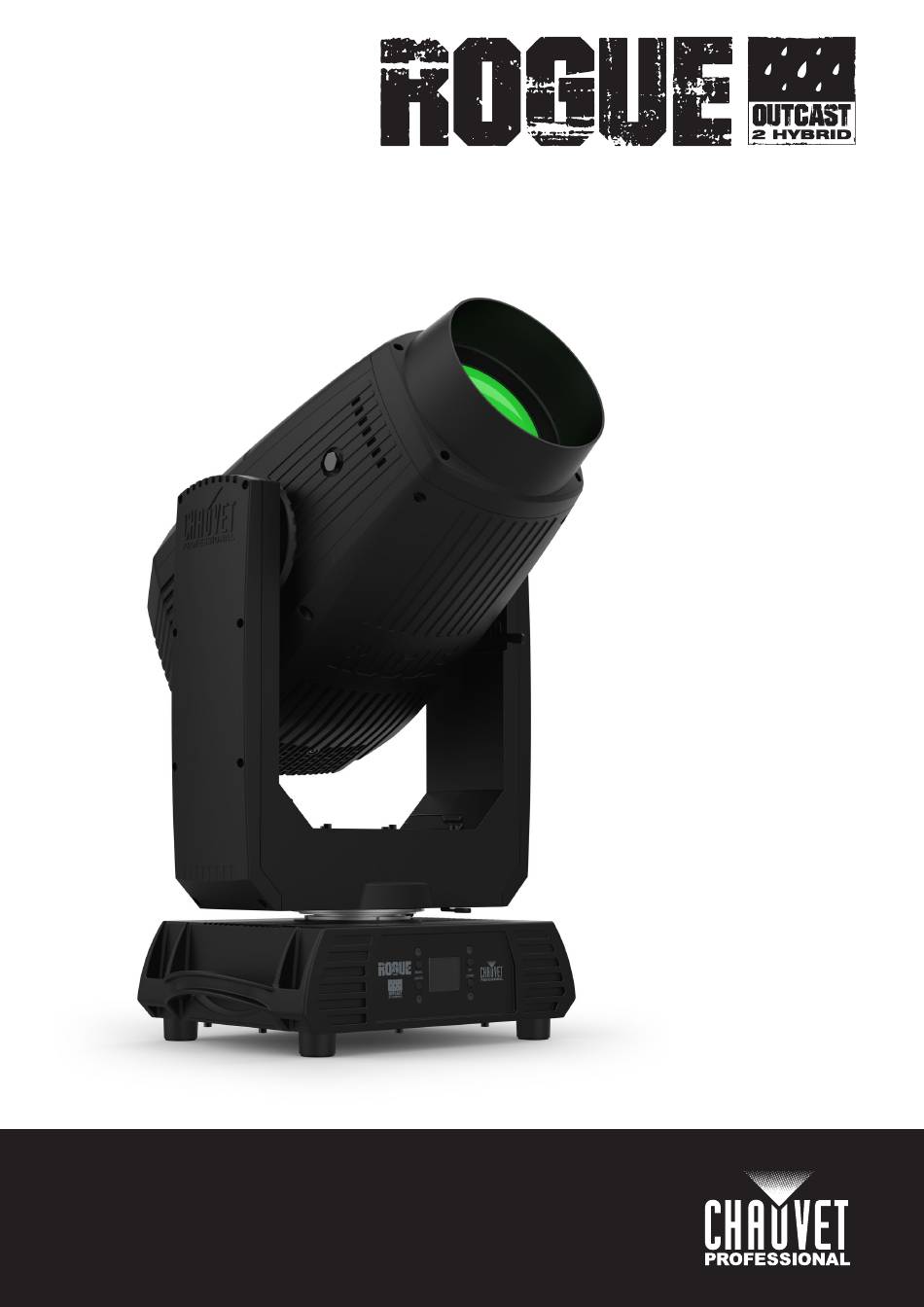

  • Page 1 Quick Reference Guide English Español Français Deutsch Nederlands Model ID: ROGUEOUTCAST2HYBRID...

  • Page 2: Safety Notes

    QUICK REFERENCE GUIDE About This Guide The Rogue Outcast 2 Hybrid Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice. LIMITED WARRANTY FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.

  • Page 3: Dmx Linking

    QUICK REFERENCE GUIDE AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. AC Plug Connection Wire (U.S.) Wire (Europe) Screw Color AC Live Black Brown Yellow/Brass AC Neutral White Blue Silver...

  • Page 4: Button Function

    QUICK REFERENCE GUIDE Control Panel Description Button Function <MENU> Exits from the current menu or function <ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function <UP> Navigates upwards through the menu list or increases the numeric value when in a function <DOWN>...
  • Page 5 QUICK REFERENCE GUIDE Main Level Programming Levels Description BL.O.P/T Move Enable/disable blackout while panning/tilting BL.O. Enable/disable blackout while color wheel is ColorMove moving BL.O. Enable/disable blackout while gobo wheels are GoboMove moving On/Off Turns lamp on/off State/Power Defines the status of lamp when powering up product Off via DMX Turns off the unit via DMX controller...

  • Page 6: Dmx Values

    QUICK REFERENCE GUIDE Main Level Programming Levels Description Head Fan5–10 _ _ _ _ _ Shows speed of head fans 5–10 Sys Info Base Fan1–2 _ _ _ _ _ Shows speed of base fans 1–2 (cont.) _ _ _ _ _ _ _ _ Shows UID information DMX Values 20CH 25CH Function...
  • Page 7 QUICK REFERENCE GUIDE 20CH 25CH Function Value Percent/Setting 001  003 Open 004  006 Gobo 1 007  009 Gobo 2 010  012 Gobo 3 013  015 Gobo 4 016  018 Gobo 5 019  021 Gobo 6 022 ...
  • Page 8 QUICK REFERENCE GUIDE 20CH 25CH Function Value Percent/Setting Open 001  005 Open (aperture sets to Spot mode) 006  011 Gobo 1 012  017 Gobo 2 018  023 Gobo 3 024  029 Gobo 4 030  035 Gobo 5 036 ...

  • Page 9: Gobo Wheel

    QUICK REFERENCE GUIDE 20CH 25CH Function Value Percent/Setting 000  010 No function – Auto focus 011  255 Auto detect distance Zoom 000  255 0–100% – Zoom fine 000  255 Fine control (16-bit) 000  069 No function 070 ...

  • Page 10: Acerca De Esta Guía

    GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Rogue Outcast 2 Hybrid contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

  • Page 11: Corriente Alterna

    GUÍA DE REFERENCIA RÁPIDA Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de100 a 240 VCA, 50/60 Hz. Enchufe CA Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo CA Cargado Negro Marrón...

  • Page 12: Descripción Del Panel De Control

    GUÍA DE REFERENCIA RÁPIDA Descripción del Panel de Control Mando Función <MENU> Sale del menú o función actual <ENTER> Habilita el menú seleccionado o configura el valor seleccionado dentro de la función seleccionada <UP> Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función <DOWN>...
  • Page 13 GUÍA DE REFERENCIA RÁPIDA Nivel Principal Niveles de Programación Descripción Activar/desactivar oscuro mientras se desplaza/ BL.O.P/T Move inclina BL.O. Activar/desactivar oscuro mientras la rueda de ColorMove color se mueve BL.O. Activar/desactivar oscuro mientras las ruedas de GoboMove gobo se mueve On/Off Apaga/enciende la lámpara State/Power...

  • Page 14: Valores Dmx

    GUÍA DE REFERENCIA RÁPIDA Nivel Principal Niveles de Programación Descripción Muestra la velocidad de los ventiladores de cabesa Head Fan1–4 _ _ _ _ _ 1–4 Power _ _ _W Muestra el consumo de energía en vatios Gravity _ _ _ _ Muestra la orientación actual Sys Info Muestra la velocidad de los ventiladores de cabeza...
  • Page 15 GUÍA DE REFERENCIA RÁPIDA 20CH 25CH Función Valor Porcentaje/Configuración 001  003 Abierto 004  006 Gobo 1 007  009 Gobo 2 010  012 Gobo 3 013  015 Gobo 4 016  018 Gobo 5 019  021 Gobo 6 022 ...
  • Page 16 GUÍA DE REFERENCIA RÁPIDA 20CH 25CH Función Valor Porcentaje/Configuración Abierto 001  005 Abierto (abertura se establece a modo Spot) 006  011 Gobo 1 012  017 Gobo 2 018  023 Gobo 3 024  029 Gobo 4 030 ...
  • Page 17 GUÍA DE REFERENCIA RÁPIDA 20CH 25CH Función Valor Porcentaje/Configuración 000  010 Sin función – Foco automático 011  255 Detectar automáticamente la distancia Zoom 000  255 0–100% – Zoom fine 000  255 Control fino (16 bits) 000  069 Sin función 070 ...

  • Page 18: Manuel De Référence

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence du Rogue Outcast 2 Hybrid (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

  • Page 19: Raccordement Dmx

    MANUEL DE RÉFÉRENCE Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Prise CA Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré...

  • Page 20: Installation

    MANUEL DE RÉFÉRENCE Installation Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

  • Page 21: Plan Du Menu

    MANUEL DE RÉFÉRENCE Description du Tableau de Commandes Bouton Fonction <MENU> Permet la sortie du menu ou de la fonction en cours <ENTER> Permet l’affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée <UP>...
  • Page 22 MANUEL DE RÉFÉRENCE Menu Principal Niveaux de Programmation Description BL.O.P/T Move Activer/désactiver faire du noir pendant le pan/tilt BL.O. Activer/désactiver faire du noir pendant le roue de ColorMove couleur BL.O. Activer/désactiver faire du noir pendant le roue de GoboMove gobo On/Off Allume ou éteint l’unité...

  • Page 23: Valeurs Dmx

    MANUEL DE RÉFÉRENCE Menu Principal Niveaux de Programmation Description Power _ _ _W Affiche la consommation d'énergie en watts Gravity _ _ _ _ Affiche l'orientation actuelle Sys Info Head Fan5–10 _ _ _ _ _ Affiche la vitesse des ventilateurs de tête 5 à 10 (suite) Base Fan1–2 _ _ _ _ _...
  • Page 24 MANUEL DE RÉFÉRENCE 20CH 25CH Fonction Valeur Pourcentage/Configuration 001  003 Ouvert 004  006 Gobo 1 007  009 Gobo 2 010  012 Gobo 3 013  015 Gobo 4 016  018 Gobo 5 019  021 Gobo 6 022 ...
  • Page 25 MANUEL DE RÉFÉRENCE 20CH 25CH Fonction Valeur Pourcentage/Configuration Ouvert 001  005 Ouvert (l'ouverture est réglée sur le mode Spot) 006  011 Gobo 1 012  017 Gobo 2 018  023 Gobo 3 024  029 Gobo 4 030 ...
  • Page 26 MANUEL DE RÉFÉRENCE 20CH 25CH Fonction Valeur Pourcentage/Configuration 000  010 Pas de fonction – Focus automatique 011  255 Détecter automatiquement la distance Zoom 000  255 0–100% – Zoom fine 000  255 Contrôle fin (16 bits) 000  069 Pas de fonction 070 ...

  • Page 27: Über Diese Schnellanleitung

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Rogue Outcast 2 Hybrid finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. EINGESCHRÄNKTE GARANTIE ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
  • Page 28 SCHNELLANLEITUNG Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Wechselstromstecker Anschluss Draht (USA) Draht (Europa) Schraubenfarbe Stromführender AC-Leiter Schwarz...

  • Page 29: Montage

    SCHNELLANLEITUNG Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/ productcategory/truss-clamps.

  • Page 30: Beschreibung Des Bedienfeldes

    SCHNELLANLEITUNG Beschreibung des Bedienfeldes Knopf Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt <UP> Damit navigieren Sie sich durch die Menü nach oben und erhöhen den Wert der einer Funktion <DOWN>...
  • Page 31 SCHNELLANLEITUNG Hauptebene Programmierebenen Beschreibung Aktivieren/deaktivieren während Schwenkung/ BL.O.P/T Move Neigung verdunkeln BL.O. Aktivieren/deaktivieren während das Farbrad ColorMove bewegt verdunkeln BL.O. Aktivieren/deaktivieren während das Goborad GoboMove bewegt verdunkeln On/Off Schaltet die Lampe ein/aus State/Power Definiert den Status der Lampe beim Einschalten des Produkts Off via DMX Schaltet das Gerät über den DMX-Controller aus...
  • Page 32 SCHNELLANLEITUNG Hauptebene Programmierebenen Beschreibung Power _ _ _W Zeigt den Stromverbrauch in Watt an Gravity _ _ _ _ Zeigt die aktuelle Ausrichtung an Sys Info Head Fan5–10 _ _ _ _ _ Zeigt die Geschwindigkeit der Kopflüfter 5–10 an (Fortsetzung) Base Fan1–2 _ _ _ _ _...
  • Page 33 SCHNELLANLEITUNG 20CH 25CH Funktion Wert Prozent/Einstellung 001  003 Offnen 004  006 Gobo 1 007  009 Gobo 2 010  012 Gobo 3 013  015 Gobo 4 016  018 Gobo 5 019  021 Gobo 6 022 ...
  • Page 34 SCHNELLANLEITUNG 20CH 25CH Funktion Wert Prozent/Einstellung Offnen 001  005 Offnen (Blende auf Spot-Modus eingestellt) 006  011 Gobo 1 012  017 Gobo 2 018  023 Gobo 3 024  029 Gobo 4 030  035 Gobo 5 036 ...
  • Page 35 SCHNELLANLEITUNG 20CH 25CH Funktion Wert Prozent/Einstellung 000  010 Keine Funktion – Automatische Fokus 011  255 Ermitteln Sie automatisch die Entfernung Zoom 000  255 0–100% – Feine Zoom 000  255 Feinkontrolle (16-Bit) 000  069 Keine Funktion 070 ...

  • Page 36: Beknopte Handleiding

    BEKNOPTE HANDLEIDING Over deze handleiding De Rogue Outcast 2 Hybrid Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
  • Page 37 BEKNOPTE HANDLEIDING AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. AC-stekker Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Blauw Zilver AC Aarde Groen/geel Groen/geel Groen Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u...

  • Page 38: Beschrijving Bedieningspaneel

    BEKNOPTE HANDLEIDING Beschrijving bedieningspaneel Knop Functie <MENU> Sluit het huidige menu of functie af <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN>...
  • Page 39 BEKNOPTE HANDLEIDING Hoofdniveau Programmeerniveaus Beschrijving Activeer/deactiveer verduisteren tijdens kantelen/ BL.O.P/T Move zwenken BL.O. Activeer/deactiveer verduisteren tijdens ColorMove kleurenwiel beweegt BL.O. Activeer/deactiveer verduisteren tijdens GoboMove gobowielen beweegt On/Off Schakelt lamp aan/uit State/Power Definieert de lampstatus bij het inschakelen van het product Off via DMX Schakelt het apparaat uit via de DMX-controller Schakelt de lamp aan wanneer het DMX-signaal is...

  • Page 40: Dmx-Waarden

    BEKNOPTE HANDLEIDING Hoofdniveau Programmeerniveaus Beschrijving Gravity _ _ _ _ Toont huidige oriëntatie Head Fan5–10 _ _ _ _ _ Toont snelheid van hoofdventilator 5–10 Sys Info (vervolg) Base Fan1–2 _ _ _ _ _ Toont snelheid van basis ventilator 1–2 _ _ _ _ _ _ _ _ Toont UID-informatie DMX-waarden...
  • Page 41 BEKNOPTE HANDLEIDING 20CH 25CH Functie Waarde Percentage/Instelling 001  003 Open 004  006 Gobo 1 007  009 Gobo 2 010  012 Gobo 3 013  015 Gobo 4 016  018 Gobo 5 019  021 Gobo 6 022 ...
  • Page 42 BEKNOPTE HANDLEIDING 20CH 25CH Functie Waarde Percentage/Instelling Open 001  005 Open (opening ingesteld naar spotmodus) 006  011 Gobo 1 012  017 Gobo 2 018  023 Gobo 3 024  029 Gobo 4 030  035 Gobo 5 036 ...
  • Page 43 BEKNOPTE HANDLEIDING 20CH 25CH Functie Waarde Percentage/Instelling 000  010 Geen functie – Automatische focus 011  255 Detecteer automatisch de afstand Zoom 000  255 0–100% – Fijne zoom 000  255 Fijne controle (16-bits) 000  069 Geen functie 070 ...

  • Page 44: Multi-Language

    QUICK REFERENCE GUIDE Multi-Language Contact Us General Information Technical Support Chauvet World Headquarters Address: 5200 NW 108th Ave. Voice: (844) 393-7575 Sunrise, FL 33351 Fax: (954) 756-8015 Voice: (954) 577-4455 Email: chauvetcs@chauvetlighting.com Fax: (954) 929-5560 Toll Free: (800) 762-1084 Website: www.chauvetprofessional.com Chauvet Europe Ltd.
