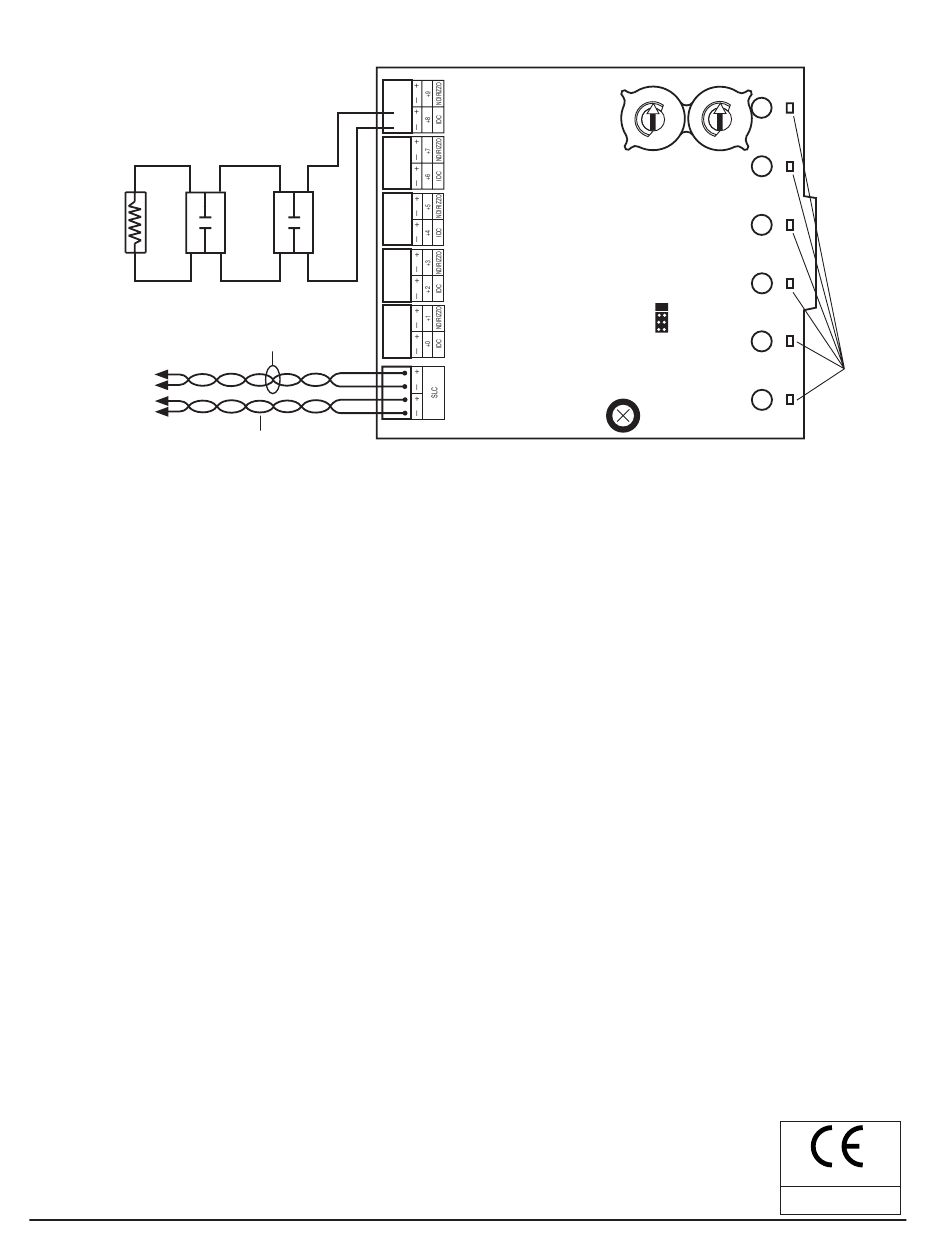

FIGURA 1: TIPICA CONFIGURAZIONE
COLLEGARE I MODULI
SOLO AI PANNELLI DI CONTROLLO
COMPATIBILI ELENCATI
47K
RESISTORE DI
FINE LINEA
IDC CLASSE B (TIPICO)
CON LIMITAZIONE DELLA POTENZA
+
DAL PANNELLO O DAL
–
DISPOSITIVO PRECEDENTE
+
AL DISPOSITIVO
–
SUCCESSIVO
LINEA DI COMUNICAZIONE
MAX. 32 VDC SI CONSIGLIA
UN CAVO TWISTED PAIR.
NOTA: NON installare dispositivi di attivazione dell'allarme antincendio e
dispositivi di supervisione nel circuito dello stesso dispositivo di attivazione.
Installare i dispositivi di chiusura dei contatti conformemente
alle istruzioni di installazione del produttore.
D500-66-00
E SUPERVISIONE
INDIRIZZO DI RIFERIMENTO
6 7 8 9
5
4
3
2
1
SLZN A/B
PERDITA DI COM.
DISABILITA 1
DISABILITA 2
4
6 7 8 9
5
4
3
2
1
0 0
0832-CPD-0927
EN54-18: 2005
