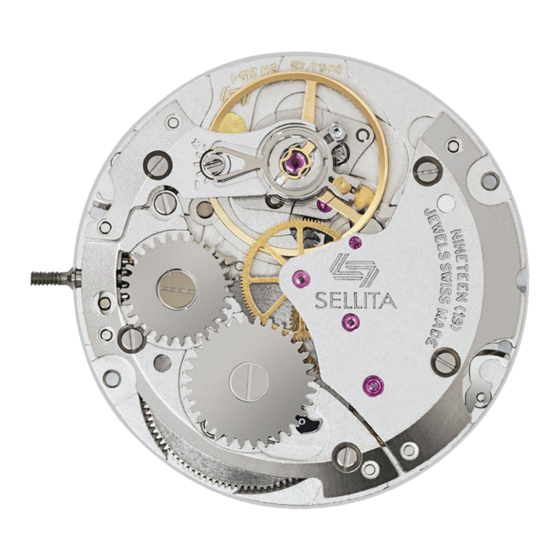

SELLITA SW21
SELLITA
SELLITA
SELLITA

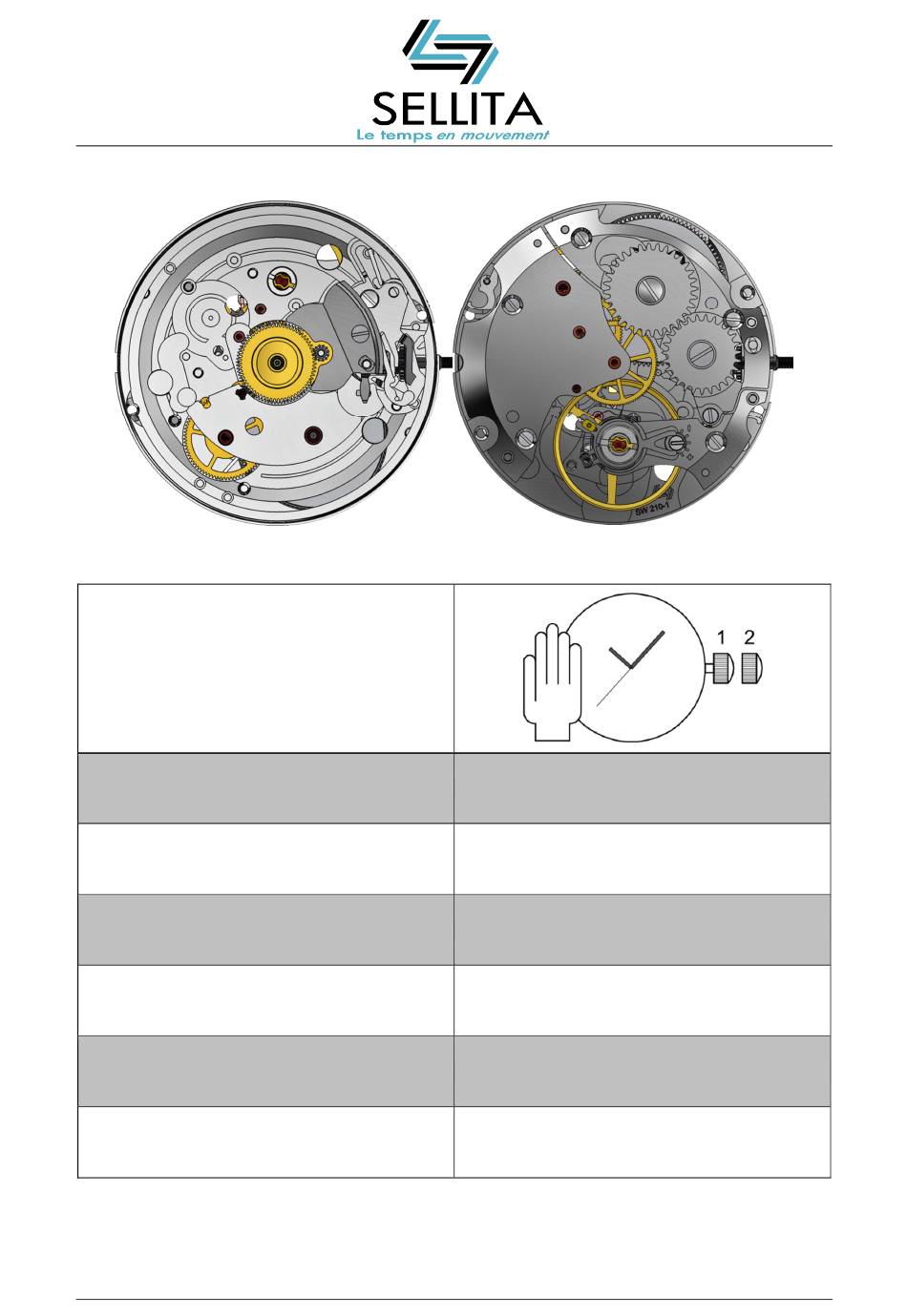

SW210 0 0 0 - - - - 1 1 1 1
SW21
SW21
SWISS MADE
SWISS MADE
SWISS MADE
SWISS MADE
Hauteur
Höhe
Height
Diamètre d'encageage
Gehäusepassungsdurchmesser
Case fitting diameter
Fréquence
Frequenz
Frequency
Réserve de marche
Gangreserve
Running time
Nombre de rubis
Anzahl Rubine
Number of jewels
Angle de levée du balancier
Hebungswinkel der Unruh
Angle lift of balance
SELLITA WATCH CO S.A., Crêt du Locle 11, CH-2301 La Chaux-de-Fonds, T +41 (0)32 967 99 67, F +41 (0)32 967 99 60
3.35 mm
25.60 mm - 11½'''
28'800 A/h (4 Hz)
42 heures
19
50°
