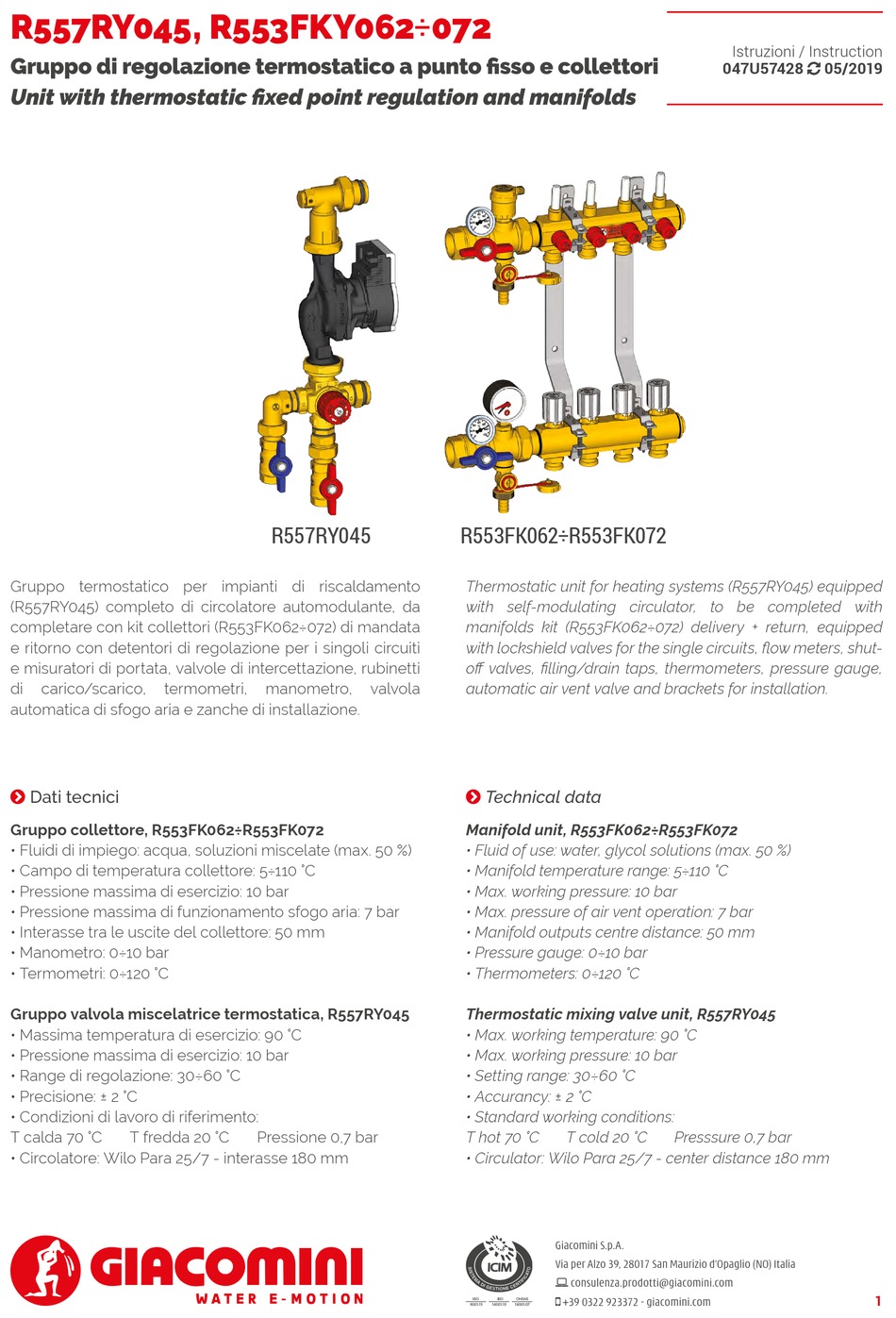

Giacomini R557RY045 Instructions Manual

R557RY045, R553FKY062÷072
Gruppo di regolazione termostatico a punto fisso e collettori
Unit with thermostatic fixed point regulation and manifolds
Gruppo termostatico per impianti di riscaldamento
(R557RY045) completo di circolatore automodulante, da
completare con kit collettori (R553FK062÷072) di mandata
e ritorno con detentori di regolazione per i singoli circuiti
e misuratori di portata, valvole di intercettazione, rubinetti
di carico/scarico, termometri,
automatica di sfogo aria e zanche di installazione.
Dati tecnici

Gruppo collettore, R553FK062÷R553FK072
• Fluidi di impiego: acqua, soluzioni miscelate (max. 50 %)
• Campo di temperatura collettore: 5÷110 °C
• Pressione massima di esercizio: 10 bar
• Pressione massima di funzionamento sfogo aria: 7 bar
• Interasse tra le uscite del collettore: 50 mm
• Manometro: 0÷10 bar
• Termometri: 0÷120 °C
Gruppo valvola miscelatrice termostatica, R557RY045
• Massima temperatura di esercizio: 90 °C
• Pressione massima di esercizio: 10 bar
• Range di regolazione: 30÷60 °C
• Precisione: ± 2 °C
• Condizioni di lavoro di riferimento:
T calda 70 °C T fredda 20 °C
• Circolatore: Wilo Para 25/7 - interasse 180 mm
R557RY045
manometro, valvola
Pressione 0,7 bar
R553FK062÷R553FK072
Thermostatic unit for heating systems (R557RY045) equipped
with self-modulating circulator, to be completed with
manifolds kit (R553FK062÷072) delivery + return, equipped
with lockshield valves for the single circuits, flow meters, shut-
off valves, filling/drain taps, thermometers, pressure gauge,
automatic air vent valve and brackets for installation.
Technical data

Manifold unit, R553FK062÷R553FK072
• Fluid of use: water, glycol solutions (max. 50 %)
• Manifold temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Max. pressure of air vent operation: 7 bar
• Manifold outputs centre distance: 50 mm
• Pressure gauge: 0÷10 bar
• Thermometers: 0÷120 °C
Thermostatic mixing valve unit, R557RY045
• Max. working temperature: 90 °C
• Max. working pressure: 10 bar
• Setting range: 30÷60 °C
• Accurancy: ± 2 °C
• Standard working conditions:
T hot 70 °C T cold 20 °C
• Circulator: Wilo Para 25/7 - center distance 180 mm
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
047U57428  05/2019
Presssure 0,7 bar
1
