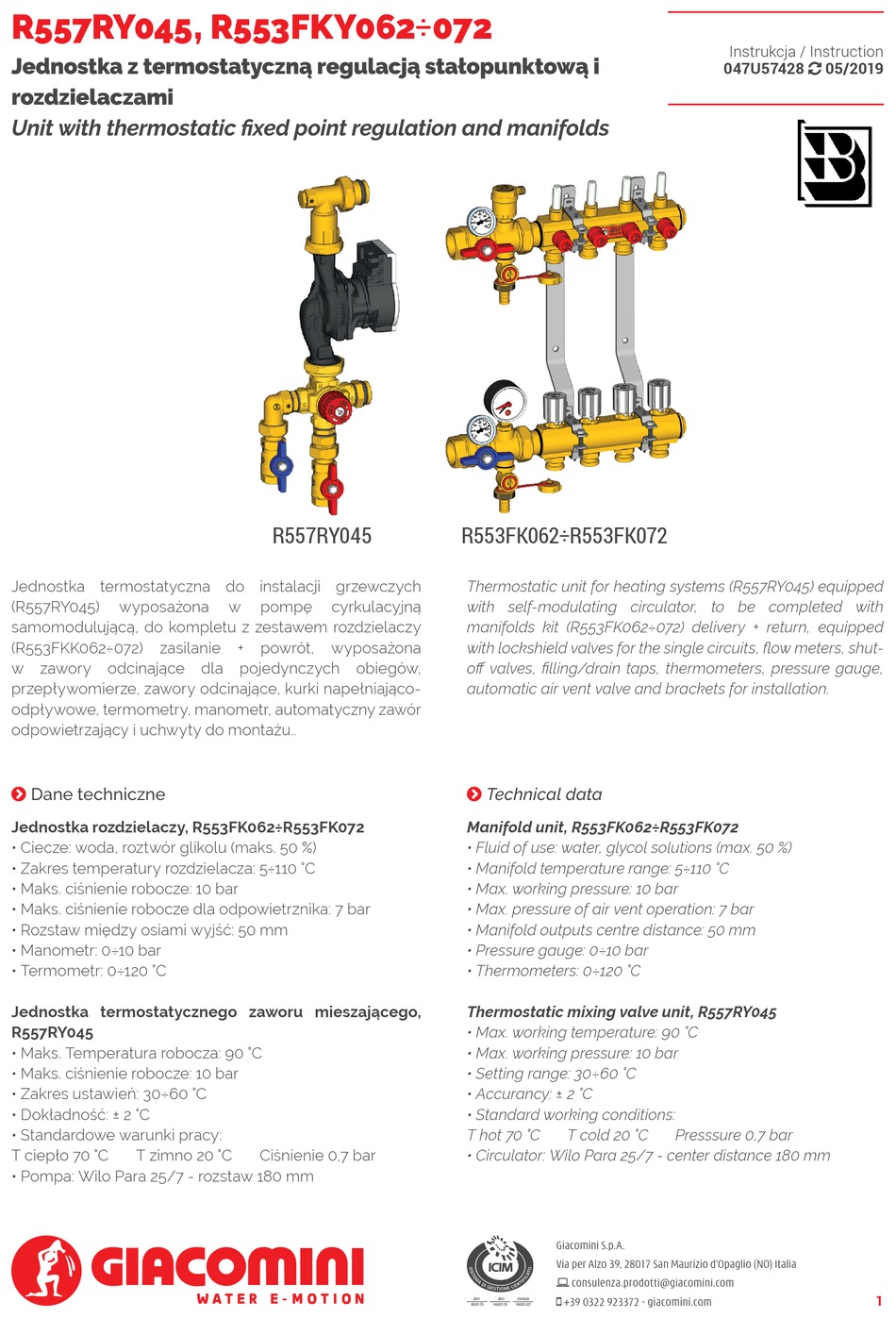

Giacomini R557RY045 Instruction

R557RY045, R553FKY062÷072
Jednostka z termostatyczną regulacją stałopunktową i
rozdzielaczami
Unit with thermostatic fixed point regulation and manifolds
Jednostka termostatyczna do instalacji grzewczych
(R557RY045) wyposażona
samomodulującą, do kompletu z zestawem rozdzielaczy
(R553FKK062÷072) zasilanie
w zawory odcinające
przepływomierze, zawory odcinające, kurki napełniająco-
odpływowe, termometry, manometr, automatyczny zawór
odpowietrzający i uchwyty do montażu..
Dane techniczne

Jednostka rozdzielaczy, R553FK062÷R553FK072
• Ciecze: woda, roztwór glikolu (maks. 50 %)
• Zakres temperatury rozdzielacza: 5÷110 °C
• Maks. ciśnienie robocze: 10 bar
• Maks. ciśnienie robocze dla odpowietrznika: 7 bar
• Rozstaw między osiami wyjść: 50 mm
• Manometr: 0÷10 bar
• Termometr: 0÷120 °C
Jednostka termostatycznego zaworu mieszającego,
R557RY045
• Maks. Temperatura robocza: 90 °C
• Maks. ciśnienie robocze: 10 bar
• Zakres ustawień: 30÷60 °C
• Dokładność: ± 2 °C
• Standardowe warunki pracy:
T ciepło 70 °C T zimno 20 °C
• Pompa: Wilo Para 25/7 - rozstaw 180 mm
R557RY045
w pompę cyrkulacyjną
+ powrót, wyposażona
dla pojedynczych obiegów,
Ciśnienie 0,7 bar
R553FK062÷R553FK072
Thermostatic unit for heating systems (R557RY045) equipped
with self-modulating circulator, to be completed with
manifolds kit (R553FK062÷072) delivery + return, equipped
with lockshield valves for the single circuits, flow meters, shut-
off valves, filling/drain taps, thermometers, pressure gauge,
automatic air vent valve and brackets for installation.
Technical data

Manifold unit, R553FK062÷R553FK072
• Fluid of use: water, glycol solutions (max. 50 %)
• Manifold temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Max. pressure of air vent operation: 7 bar
• Manifold outputs centre distance: 50 mm
• Pressure gauge: 0÷10 bar
• Thermometers: 0÷120 °C
Thermostatic mixing valve unit, R557RY045
• Max. working temperature: 90 °C
• Max. working pressure: 10 bar
• Setting range: 30÷60 °C
• Accurancy: ± 2 °C
• Standard working conditions:
T hot 70 °C T cold 20 °C
• Circulator: Wilo Para 25/7 - center distance 180 mm
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Instrukcja / Instruction
047U57428  05/2019
Presssure 0,7 bar
