Giacomini R557R-5 Instructions Manual

R557R-5, R553FK-1, R553K
Gruppo di regolazione termostatico a punto fisso e collettori
Unit with thermostatic fixed point regulation and manifolds
R557RY045
Dati tecnici

Gruppo di regolazione termostatico R557R-5
• Campo di temperatura: 5÷90 °C
• Pressione massima di esercizio: 10 bar
• Range di regolazione: 30÷60 °C
• Precisione: ± 2 °C
• Condizioni di lavoro di riferimento:
T calda 70 °C T fredda 20 °C
• Circolatore: Wilo Para 25/7 - interasse 180 mm
Collettore R553FK-1
• Fluidi di impiego: acqua, soluzioni miscelate (max. 50 %)
• Campo di temperatura: 5÷110 °C
• Pressione massima di esercizio: 10 bar
• Pressione massima di funzionamento sfogo aria: 7 bar
• Interasse tra gli stacchi del collettore: 50 mm
• Manometro: 0÷10 bar
• Termometri: 0÷120 °C
Collettore R553K
• Fluidi di impiego: acqua, soluzioni miscelate (max. 50 %)
• Campo di temperatura: 5÷110 °C
• Pressione massima di esercizio: 10 bar
• Interasse tra gli stacchi del collettore: 50 mm
R557R-5 possibilità di installazione

 AVVERTENZA. Per ottenere le posizioni di installazione illustrate è necessario montare le
valvole a sfera con maniglia rossa (A) e blu (B) ed ai raccordi diritto (C) e a squadra (D), nelle posizioni
desiderate sfruttando il raccordo con autotenuta premontato sul gruppo termostatico.
 AVVERTENZA. A seconda della configurazione del gruppo termostatico è possibile installare
le valvole multifunzione con ingresso sia da sinistra che da destra, sfruttando l'autotenuta dei
componenti.
default
configuration
C
B
D
C
B
A
A
R553FK-1
Pressione 0,7 bar
C
D
A
D

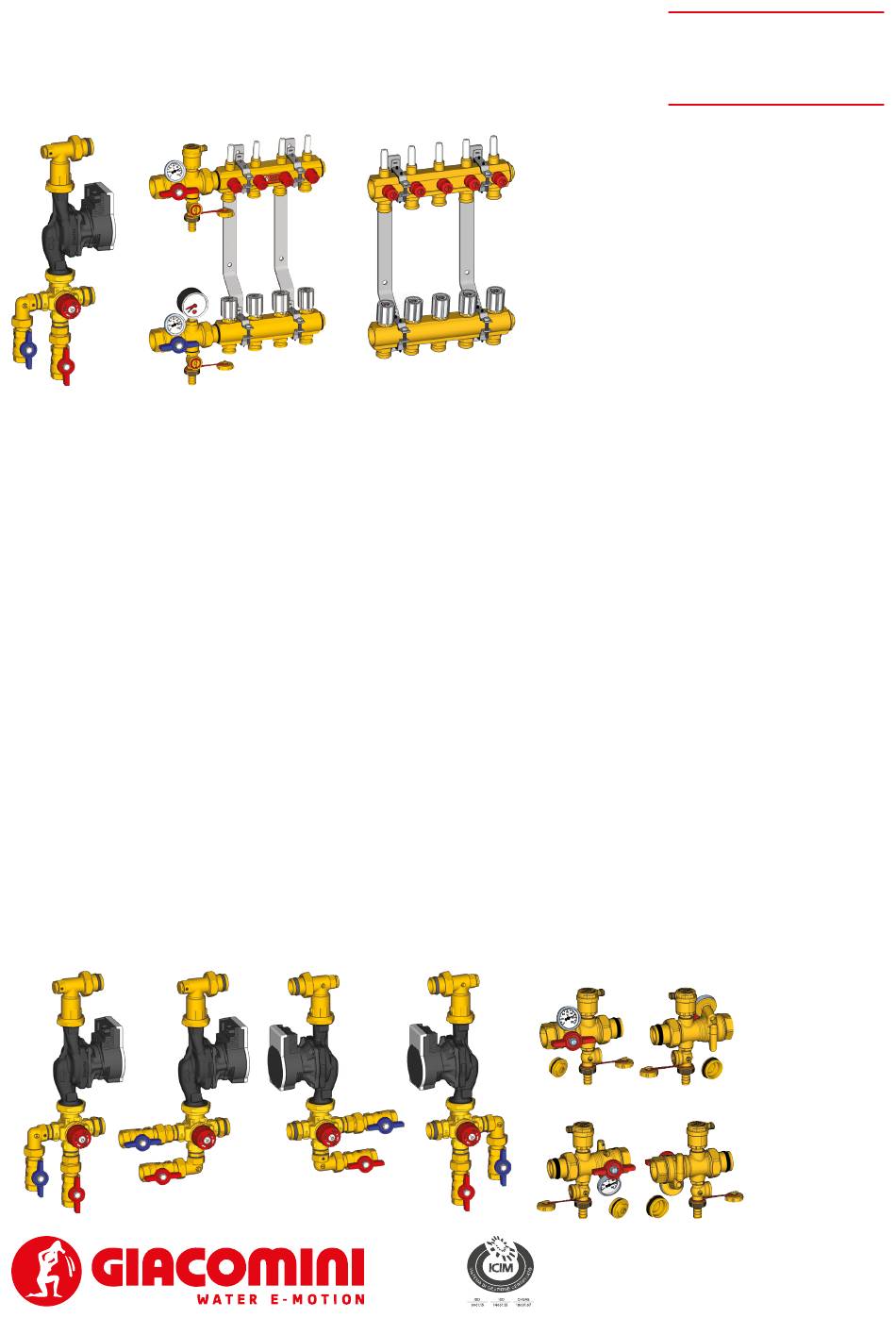

Gruppo termostatico per impianti di riscaldamento (R557R-5)
completo di circolatore automodulante, da completare con
kit collettori R553FK-1 oppure R553K.
Thermostatic unit for heating systems (R557RY045) equipped
with electronic pump, to be completed with manifolds kit
R553FK-1 or R553K.
R553K
Technical data

Thermostatic mixing unit R557R-5
• Temperature range: 5÷90 °C
• Max. working pressure: 10 bar
• Setting range: 30÷60 °C
• Accurancy: ± 2 °C
• Standard working conditions:
T hot 70 °C
• Pump: Wilo Para 25/7 - center distance 180 mm
Manifold R553FK-1
• Fluid of use: water, glycol solutions (max. 50 %)
• Temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Max. pressure of air vent operation: 7 bar
• Manifold outlets centre distance: 50 mm
• Pressure gauge: 0÷10 bar
• Thermometers: 0÷120 °C
Manifold R553K
• Fluid of use: water, glycol solutions (max. 50 %)
• Temperature range: 5÷110 °C
• Max. working pressure: 10 bar
• Manifold outlets centre distance: 50 mm
R557R-5 installation possibilities

 WARNING. To obtain the illustrated installation positions, you have to mount the ball valves
red (A) and blue (B) handle and the straight (C) and angle (D) fitting, at the desired positions, using
the fitting with self-sealing pre-mounted on the thermostatic mixing valve unit.
 WARNING. Depending on the configuration of the thermostatic unit, it is possible to install
the multifunction valves with inlet either from left or from right, using the self-sealing of the
components.
B
D
C
B
A
T cold 20 °C Presssure 0,7 bar
Ingresso da sinistra - Inlet from left
Fronte - Face
Retro - Back
Ingresso da destra - Inlet from right
Fronte - Face Retro - Back
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
047U57428  05/2025
