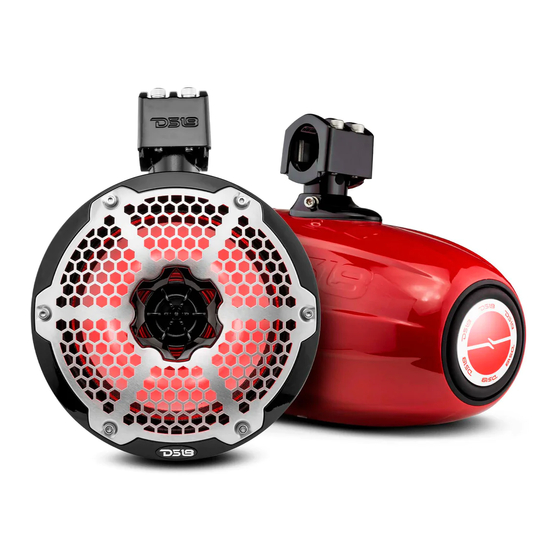

10" carbon fiber texture marine tower neodymium speaker with aluminum horn compression driver and passive radiator
Hide thumbs Also See for CF-X10TPNEO:
Table of Contents

Advertisement

Quick Links

Download this manual

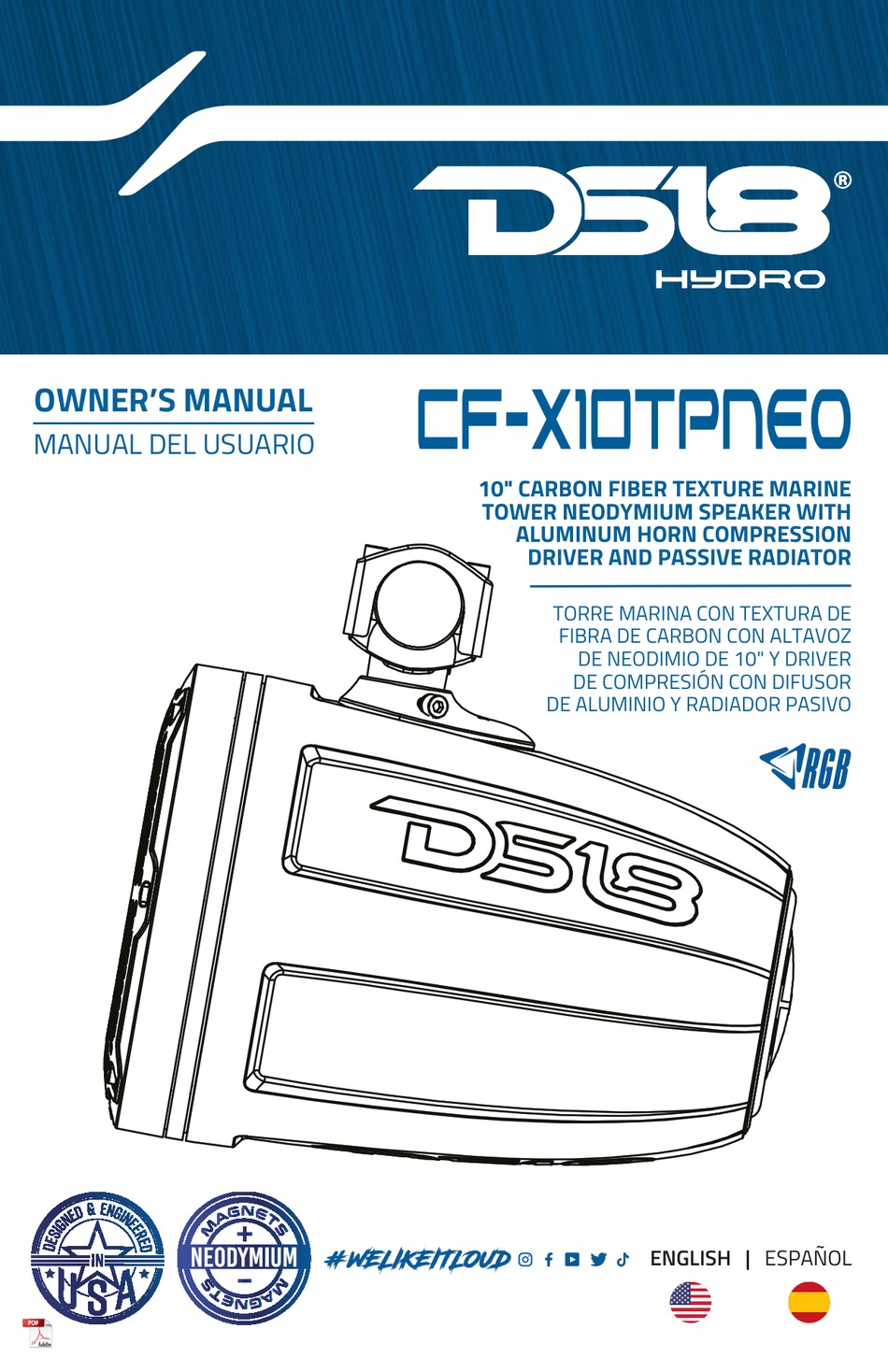

OWNER'S MANUAL
CF-x10tpneo
MANUAL DEL USUARIO
10" CARBON FIBER TEXTURE MARINE
TOWER NEODYMIUM SPEAKER WITH
ALUMINUM HORN COMPRESSION
DRIVER AND PASSIVE RADIATOR
TORRE MARINA CON TEXTURA DE
FIBRA DE CARBON CON ALTAVOZ
DE NEODIMIO DE 10" Y DRIVER
DE COMPRESIÓN CON DIFUSOR
DE ALUMINIO Y RADIADOR PASIVO
ENGLISH | ESPAÑOL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CF-X10TPNEO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DS18 CF-X10TPNEO

Summary of Contents for DS18 CF-X10TPNEO

  • Page 1 OWNER’S MANUAL CF-x10tpneo MANUAL DEL USUARIO 10" CARBON FIBER TEXTURE MARINE TOWER NEODYMIUM SPEAKER WITH ALUMINUM HORN COMPRESSION DRIVER AND PASSIVE RADIATOR TORRE MARINA CON TEXTURA DE FIBRA DE CARBON CON ALTAVOZ DE NEODIMIO DE 10" Y DRIVER DE COMPRESIÓN CON DIFUSOR DE ALUMINIO Y RADIADOR PASIVO ENGLISH | ESPAÑOL...

  • Page 2: Packaging Includes

    CF-x10tpneo LA CAJA INCLUYE PACKAGING INCLUDES 1 Par de altavoces de torre para wakeboard de 10” 1 Pair 10” Wakeboard Pod Tower Speaker 1 Llave hexagonal de 6 mm Cromada 1 Piece 6 mm Hex wrench Chromed 1 Pieza Llave hexagonal de 4 mm Cromada 1 Piece 4 mm Hex wrench Chromed 1 Par de almohadillas NBR para tubos de 1"...

  • Page 3: Installation Equipment

    CF-x10tpneo EQUIPO DE INSTALACIÓN INSTALLATION EQUIPMENT • Un taladro eléctrico con bocas • An Electric Drill With Bits • Allen / Llave hexagonal / Juego de llaves • Allen / Hex Key / Wrench Set • Destornilladores estándar Phillips • Philips Head And Standard Screw Drivers •...

  • Page 4: Installation / Instalación

    CF-x10tpneo INSTALACIÓN INSTALLATION / Paso 7: Envuelva la almohadilla de goma alrededor Step 7: Wrap the rubber pad around the pipe de la tubería y alinee el orificio de salida del cable de and align wire out hole According to the acuerdo con el diagrama.
  • Page 5 CF-x10tpneo Paso 11: Durante el proceso de montaje, debería Step 11: During the mounting process, you haber localizado el lugar para perforar la barra de la should have located the spot to drill your torre para la inserción del cable de 6 conductores tower bar for the 6 conductor wire (Speaker (altavoz y cableado de iluminación RGB).
  • Page 6 CF-x10tpneo INSTALACIÓN INSTALLATION / Paso 13: Cuando desee instalar mediante montaje Step 13: When you want to install a flat plano, retire la abrazadera y saque el núcleo de 6 a mounting, remove the clamp and take out través de él en el soporte de montaje plano, luego the 6 core through it into the flat mounting montelo, consulte la descripción a continuación.
  • Page 7 CF-x10tpneo OPCIONES DE CONEXIÓN E INSTALACIÓN INSTALLATION & CONNECTION OPTIONS Para conectarse sin el módulo de control LED To connect without LED Control Module (LED-BTC), conecte como se muestra en el (LED-BTC), Connect as Shown in the siguiente diagrama: Following Diagram: •...

  • Page 8: Driver Specifications

    CF-x10tpneo SPECIFICATIONS Nominal Diameter ..........................10” Nominal Impedance ........................4 ohm RMS Power handling ........................300W MAX Power Handling ........................900W Sensitivity (1w/1m) ........................100dB Frequency Response ......................45Hz-22KHz Recommended HI Pass Crossover....................55Hz BODY / FEATURES Enclosure Material ......................Injection ASA Marine Grade Type..................... IP65 + UV Stable RGB LED Lighting: ..............

  • Page 9: Especificaciones

    CF-x10tpneo ESPECIFICACIONES Diámetro Nominal................................... 10” Impedancia Nominal................................4 ohm Manejo de Potencia RMS..............................300W Manejo de Potencia MAX ..............................900W Sensibilidad (1w/1m) ..............................100dB Respuesta de Frecuencia .............................45hz-22Khz Crossover de Paso Alto Recomendado..........................55Hz CARCAZA / CARACTERÍSTICAS Material del Gabinete ............................ASA Inyectado Tipo de Grado Marino..........................IP65 + UV Estable LED RGB: ......................Iluminación de altavoz RGB LED integrada,...

  • Page 10: Warranty

    Ø2.0” / 50.8 mm TO Ø1.0” / 25.4 mm 15.21” / 386.4 mm GARANTÍA WARRANTY Visita nuestra página web DS18.com para obtener más Please visit our website DS18.com for more información sobre nuestra garantía information on our warranty policy. Nos reservamos el derecho de cambiar productos y We reserve the right to change products and especificaciones en cualquier momento sin previo aviso.
