4.3 Verpflichtung des Betreibers vor der Inbetriebnahme 4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten 4.5 Organisatorische Maßnahmen Transport, Verpackung, Lagerung 5.1 Transport 5.2 Verpackung 5.3 Lagerung Entsorgung Funktionen des EDS 3000 Montage 8.1 Allgemeine Montagehinweise 8.2 Zusätzliche Montagehinweise Bedienelemente des EDS 3000 Digitalanzeige Ausgangsverhalten 11.1 Schaltausgänge 11.1.1 Einstellung auf Schaltpunkt (SP)
Page 3
Fehlermeldungen Anschlussbelegung 15.1 Spannungsversorgung und Ausgangsbeschaltung Technische Daten 16.1 EDS 3000 mit Keramik-Sensorzelle; Absolut- und Relativdruck bis 16 bar 16.2 EDS 3000 mit Dünnfilm-DMS-Sensorzelle; Relativdruck Typenschlüssel 17.1 EDS 3000 mit Keramik-Sensorzelle; Absolut- und Relativdruck bis 16 bar 17.2 EDS 3000 mit Dünnfilm-DMS-Sensorzelle; Relativdruck Geräteabmessungen...
Page 4
EDS 3000 Vorwort Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise zum Bedienen und Warten zusammengestellt. Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs- gemäßen Einsatzmöglichkeiten optimal zu nutzen. Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
ELECTRONIC GMBH. Diese stehen Betreiber spätestens Auftragsbestätigung bzw. mit dem Vertragsabschluss zur Verfügung. Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen (AGB). Sicherheit 4.1 Symbole und Hinweise Das Symbol bedeutet, dass Tod, ein schwerer Personen- oder ein erheblicher Sachschaden eintreten können,...
EDS 3000 Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und Anwendungstipps des verwendeten Produkts. Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen nach DIN EN 100 015-1 zu beachten sind. (Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte-masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.
Stelle bzw. Person vorgenommen werden. Transport, Verpackung, Lagerung 5.1 Transport Der EDS 3000 wird in einem stabilen Karton verpackt geliefert. Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden und zeigen Sie diese dem Spediteur unverzüglich an. 5.2 Verpackung Entfernen Sie die Verpackung erst unmittelbar vor der Montage.
• Anzeige des Maximalwertes oder eines eingestellten Schaltpunktes. • Schalten der Schaltausgänge entsprechend dem Druck und den eingestellten Schaltparametern. • Analogausgang. • Menü zur Grundeinstellung (Anpassen des EDS 3000 an die jeweilige Applikation). • Programmierfreigaben Montage 8.1 Allgemeine Montagehinweise Der elektronische Druckschalter EDS 3000 kann über den Druckanschluss direkt oder indirekt mittels Schlauch oder Minimessleitung an einen Hydraulikblock montiert werden (Anzugsdrehmoment siehe Kapitel 16 Technische Daten).
EDS 3000 Bedienelemente des EDS 3000 Anzeige der Druckeinheit 4-stellige Digitalanzeige LED-Anzeige für aktiven Schaltpunkt Tasten zur Einstellung der Schaltpunkte, Rückschaltpunkte und Zusatzfunktionen Die Pfeiltasten dienen der Auswahl des gewünschten Menü-Punktes und zum Einstellen der Werte. • Im Menü absteigen •...
Liegt der aktuelle Druck unterhalb 0,75 % des Nennbereiches, so wird 0 bar angezeigt. Ausgangsverhalten 11.1 Schaltausgänge Der EDS 3000 verfügt über 1 bzw.2 Schaltausgänge. In den Grundeinstellungen kann folgendes Schaltverhalten eingestellt werden: 11.1.1 Einstellung auf Schaltpunkt (SP) Zu jedem Schaltausgang kann ein Schaltpunkt und eine Hysterese eingestellt werden.
EDS 3000 11.1.2 Einstellung auf Fensterfunktion (WIN) Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schaltausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die den Bereich bestimmen. Der jeweilige Ausgang schaltet, wenn der Druck in diesen Bereich eintritt. Bei Verlassen des Bereiches, d.h.
EDS 3000 11.2 Einstellen der Schaltpunkte und Hysteresen bzw. Schaltwerte für die Fensterfunktion • Taste "mode" betätigen. • In der Anzeige erscheint "S.P.1" bzw. "Hi.1" • Durch weiteres Betätigen der Taste "mode" den gewünschten Parameter anwählen (bei eingestellter Schaltpunktfunktion erscheint: "S.P.1", "HYS.1", "S.P.2", "HYS.2";...
EDS 3000 11.3 Einstellbereiche für die Schaltausgänge Messbereich Schaltpunkt Hysterese Schrittweite* in bar in bar in bar in bar - 1 .. 1 -0,97 .. 1,00 -0,99 .. 0,98 0,01 0 .. 1 0,016 ..1,000 0,006 .. 0,990 0,002 0 .. 2,5 0,040 ..
EDS 3000 Grundeinstellungen Zur Anpassung an die jeweilige Applikation kann das Verhalten des EDS 3000 über mehrere Einstellungen verändert werden. Diese sind zu einem Menü zusammen- gefasst. 12.1 Ändern der Grundeinstellungen HINWEIS: Bei aktiviertem Menü werden keine Schaltfunktionen ausgeführt! 12.1.1 Aktivieren des Grundeinstellungsmenüs 12.1.2 Beenden des Grundeinstellungsmenüs...
EDS 3000 12.2 Übersicht der Grundeinstellungen Einstellung Anzeige Einstell- Vorein- bereich stellung Schaltmodus Schaltausgang 1 (S.m.1) Schaltausgang 1 arbeitet in SP / Win S.M. 1 Schaltpunkt / Hysteresefunktion Schaltausgang 1 arbeitet in U ,N Fensterfunktion Schaltrichtung Schaltausgang 1 (S.d.1) Schließerfunktion ON / OFF S.D.
Page 16
MPA/ PS , FREE Der Druck wird in MPa angezeigt Beim Umschalten zwischen bar, PSI und MPa skaliert der EDS 3000 die Schalteinstellungen automatisch in die neu angewählte Einheit um. Der Anzeigebereich kann frei skaliert werden. FREE Wird diese Einstellung gewählt, müssen noch Kommastelle sowie oberer und unterer Anzeigebereich eingestellt werden.
Page 17
EDS 3000 Einstellung Anzeige Einstell- Vorein- bereich stellung Kalibrierung Sensornullpunkt (Calibrate) CAL , Der momentane Druck wird als YES/ NO neuer Nullpunkt gespeichert. Dies ist im Bereich +/- 3% des Gerätenenndruckes möglich. In der Anzeige erscheint , wenn ein Abgleich im erlaubten Bereich durchgeführt wird, ansonsten wird angezeigt.
EDS 3000 Programmierfreigabe 13.1 Allgemeines Das Gerät verfügt über 2 Programmierfreigaben, die beide erteilt sein müssen, um Einstellungen zu ändern. Die Betriebs-Programmierfreigabe kann während des Betriebes gesetzt bzw. aufgehoben werden. Sie bietet Schutz vor unbeabsichtigten Änderungen. Ein Sperren der Programmierung über die Haupt-Programmierfreigabe bewirkt, dass während des Betriebes keine Änderung der Einstellungen vorgenommen...
EDS 3000 Fehlermeldungen Wird ein Fehler erkannt, so erscheint eine entsprechende Fehlermeldung, die mit einem beliebigen Tastendruck quittiert werden muss. Mögliche Fehlermeldungen sind: E.01 Die Schaltpunkte und Hysteresen wurden so eingestellt, dass der resultierende Rückschaltpunkt nicht mehr im erlaubten Einstellbereich liegt.
EDS 3000 Technische Daten 16.1 EDS 3000 mit Keramik-Sensorzelle; Absolut- und Relativdruck bis 16 bar Eingangskenngrößen Keramiksensor Absolutdruck Messbereiche Überlastbereich Berstdruck Keramiksensor Relativdruck -1..1 Messbereiche Überlastbereich Berstdruck Mechanischer Anschluss Siehe Typenschlüssel Anzugsdrehmoment 20 Nm (G1/4); 45 Nm (G1/2) Medienberührende Teile Anschlussstück: Edelstahl...
Page 22
EDS 3000 Sonstige Größen Versorgungsspannung 9 .. 35 V DC ohne Analogausgang 18 .. 35 V DC mit Analogausgang bei Einsatz gemäß UL-Spezifikation - limited energy- gemäß 9.3 UL 61010; Class 2; UL 1310/1585; LPS UL 60950 Restwelligkeit Versorgungsspannung ≤ 5 % Stromaufnahme ≤...
EDS 3000 Typenschlüssel 17.1 EDS 3000 mit Keramik-Sensorzelle; Absolut- und Relativdruck bis 16 bar HINWEIS Die Sensoren der Serie EDS 33XX werden ersetzt durch die Serie EDS 34XX mit entsprechender Druckstufe. Nachbestellungen für die Sensoren der Serie EDS 33XX können daher nicht mehr erfolgen.
Die Angaben in dieser Bedienungsanleitung beziehen sich auf die beschriebenen Betriebs- bedingungen und Einsatzfälle. Bei abweichenden Einsatzfällen und/oder Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung. Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit Ihrer HYDAC- Vertretung auf. Stand: 08.10.2021 HYDAC ELECTRONIC GMBH Mat.
Page 33
Electronic Pressure Switch EDS 3000 Operating Instructions (Translation of original instructions)
Page 34
5.3 Storage Disposal Functions of the EDS 3000 Assembly 8.1 General installation notes 8.2 Additional installation instructions Operating elements of the EDS 3000 Digital display Output Signals 11.1 Switching outputs 11.1.1 Switch point setting (SP) 11.1.2 Setting to window mode (WIN) 11.2 Setting the Switch Points and Hysteresis or Switching Values for Window Mode12...
Page 35
16 bar 16.2 EDS 3000 with thin-film strain gauge; relative pressure Model Code 17.1 EDS 3000 with ceramic sensor cell; absolute and relative pressure up to 16 bar 17.2 EDS 3000 with thin-film strain gauge; relative pressure Device dimensions Accessories 19.1 Electrical connection...
Page 36
EDS 3000 Preface These operating instructions provide you, as user of our product, with key information on the operation and maintenance of the equipment. It will acquaint you with the product and assist you in obtaining maximum benefit in the applications for which it is designed.
ELECTRONIC GMBH always apply. These are available to the operator with the order confirmation or when the contract is concluded at the latest. You will also find these at www.hydac.com -> General Terms and Conditions. Safety 4.1 Symbols and Notes...
EDS 3000 The symbol indicates important information or features and application suggestions for the product used. The symbol means that appropriate ESD-protective measures must be considered according to DIN EN 100 015-1. (Cause of a potential equalisation between body and device-mass as well as the housing-mass about a high-impedance resistance (approx.
Transportation, Packaging, Storage 5.1 Transportation The EDS 3000 sensor is supplied in a rugged cardboard box. When receiving and unpacking, make sure the item has been delivered in full and look out for any possible transport damage. If present, immediately show it to the shipper.
• Switching of the switching outputs in accordance with the pressure and the pre-set switching parameters • Analogue output • Menu for the basic settings (EDS 3000 is adjustable to the particular application) • Programming Enables Assembly 8.1 General installation notes...

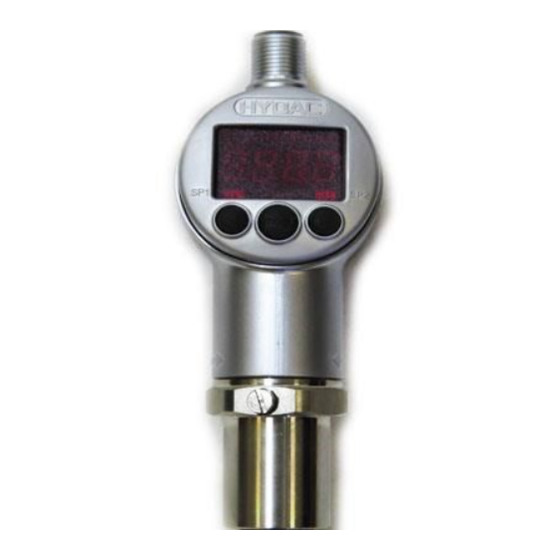

EDS 3000 Operating elements of the EDS 3000 Display of Pressure unit 4-digit Digital display LED display of the active switch point Keys for setting Switch points, switch-back points and additional functions arrow keys serve to select the desired menu item and to set the values.
Output Signals 11.1 Switching outputs The EDS 3000 has either 1 or 2 switching outputs. The following settings can be performed under the basic settings menu: 11.1.1 Switch point setting (SP) One switch point and one hysteresis can be set to each switch output. The particular output will switch when the pre-set switch point is reached and then switch back when the level drops below the switch-back point.
EDS 3000 11.1.2 Setting to window mode (WIN) The window function enables a range to be monitored. An upper and a lower switch point which defines the range can be assigned to each switching output. The relevant output will then switch when the pressure enters this range. When the level leaves this range, i.e.
EDS 3000 11.2 Setting the Switch Points and Hysteresis or Switching Values for Window Mode • Press "mode". • Either "S.P.1" or "Hi.1" will appear in the display. • Actuate the "mode" button repeatedly to select the required parameter (if the switch point function is active, "S.P.1", "HYS.1", "S.P.2", "HYS.2"...
EDS 3000 11.3 Setting ranges for the switching outputs Measurement range Switch point Hysteresis Increment* in bar in bar in bar in bar - 1 .. 1 -0.97 .. 1.00 -0.99 .. 0.98 0.01 0 .. 1 0.016 ..1.000 0.006 .. 0.990 0.002...
EDS 3000 Basic Settings The EDS 3000 can be adapted to suit the particular application as required by changing multiple settings. These settings are combined in a menu. 12.1 Changing the Basic Settings Note: While the menu is activated, no switching operations are carried out.
EDS 3000 12.2 Overview of the Basic Settings Settings Display Setting Default Range settings Switching mode, switching output 1 (S.m.1) Switching output 1 is operating in SP / Win S.M. 1 switch point / hysteresis mode Switching output 1 is operating in...
Page 48
PS , in PSI. The actual pressure is displayed in MPa. When switching between bar, PSI and MPa, the EDS 3000 automatically scales the switching settings to the recently selected display unit. The display area can be scaled freely. FREE If these settings are selected, decimals and the lower display area need to be configured as well.
Page 49
EDS 3000 Settings Display Setting Default Range settings Analogue output (Output) The analogue output MAMP/ MAMP OVEP MAMP provides a 4 .. 20 mA Signal VOLT/ The analogue output provides a 0 .. 10 V signal UOLE Calibration, sensor offset (Calibrate)
EDS 3000 Program enable 13.1 General The unit has 2 programming enables which both have to be enabled in order to modify the settings. The operating programming enable can be set or cancelled during operation. It provides protection against unintentional alterations of settings. A programming disable via the main programming enable prevents any changes from being made to the settings during operation.
Check all the settings (programming enable, switch points, switch-back points and basic settings) and correct them if necessary. Should an error occur frequently, please contact HYDAC Service. E.12 An error was detected in the saved calibration data. Possible causes are strong electromagnetic interference or a defective component.
EDS 3000 PIN connection 15.1 Supply Voltage and Switching Outputs Version with 1 switching output Verson with 1 switching output and 1 analogue output plug 4 pole M12x1 plug 4 pole M12x1 9 .. 35 V EDS 3X46-1 EDS 3X46-3 18 ..
EDS 3000 Technical Data 16.1 EDS 3000 with ceramic sensor cell; absolute and relative pressure up to 16 bar Input data Ceramic sensor at absolute pressure Measuring ranges Overload pressure Burst pressure Ceramic sensor at relative pressure -1..1 Measuring ranges...
Page 54
EDS 3000 Other data Supply voltage 9 .. 35 V DC without analogue output 18 .. 35 V DC with analogue output when applied acc. to UL specifications – limited energy – acc. to 9.3 UL 61010; Class 2, UL 1310/1585; LPS UL 60950 Residual ripple of supply voltage ≤...
EDS 3000 Model Code 17.1 EDS 3000 with ceramic sensor cell; absolute and relative pressure up to 16 bar NOTE The EDS 33XX sensor series have been replaced by the EDS 34XX series with the corresponding pressure range. Repeat orders are therefore no more possible for EDS 33XX sensors.
EDS 3000 17.2 EDS 3000 with thin-film strain gauge; relative pressure EDS 3 4 X 6 - X - XXXX - XXX Version (technology) = Thin film DMS relative Mechanical connection = G1/2 B DIN EN 837 = G 1/4 A ISO 1179-2, external thread...
EDS 3000 Device dimensions Display adjustable 270° Housing adjustable 340° 6hex-SW27 G1/4 A ISO 1179-2, Elastomer profile seal ring Diamieter connector M12x1 4 pole / 5 pole 6hex-SW27 Flat seal ring-Cu Status: 2021-10-08 HYDAC ELECTRONIC GMBH Part no.: 669851...
EDS 3000 Accessories 19.1 Electrical connection 19.1.1 For use with output options "1", "2" and "3" ZBE 06 (4 pole) Mating connector M12x1, right angle Cable diameter: 3.3 .. 6.6 mm Part No.: 6006788 ZBE 06-02 (4 pole) Mating connector M12x1, right-angle with 2 m cable, Part No.:...
EDS 3000 19.1.2 For use in conjunction with all output models ZBE 08 (5 pole) Mating connector M12x1, right-angled Cable diameter: 3.3 .. 6.6 mm Part No.: 6006786 ZBE 08-02 (5 pole) Mating connector M12x1, right-angle with 2 m cable, Part No.:...
EDS 3000 19.2 Mechanical connection ZBM 3000 Clamp for wall-mounting, screw-type fitting (Material of lower section: TPE Santoprene 10187; Material of top section: Steel strip DIN 95381-1.4571) Part no.: 3184630 ZBM 3100 Clamp for wall-mounting,weld-type fitting (Material of welding bridge: QSTE340TM, zinc coating EN 12329 FE/ZN8/B;...
