Hydac EDS 1700 Operating Manual

Electronic pressure switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Elektronischer
Druckschalter
Electronic
Pressure Switch
Manocontacteur
électronique
EDS 1700

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EDS 1700 and is the answer not in the manual?

Questions and answers

Related Manuals for Hydac EDS 1700

Summary of Contents for Hydac EDS 1700

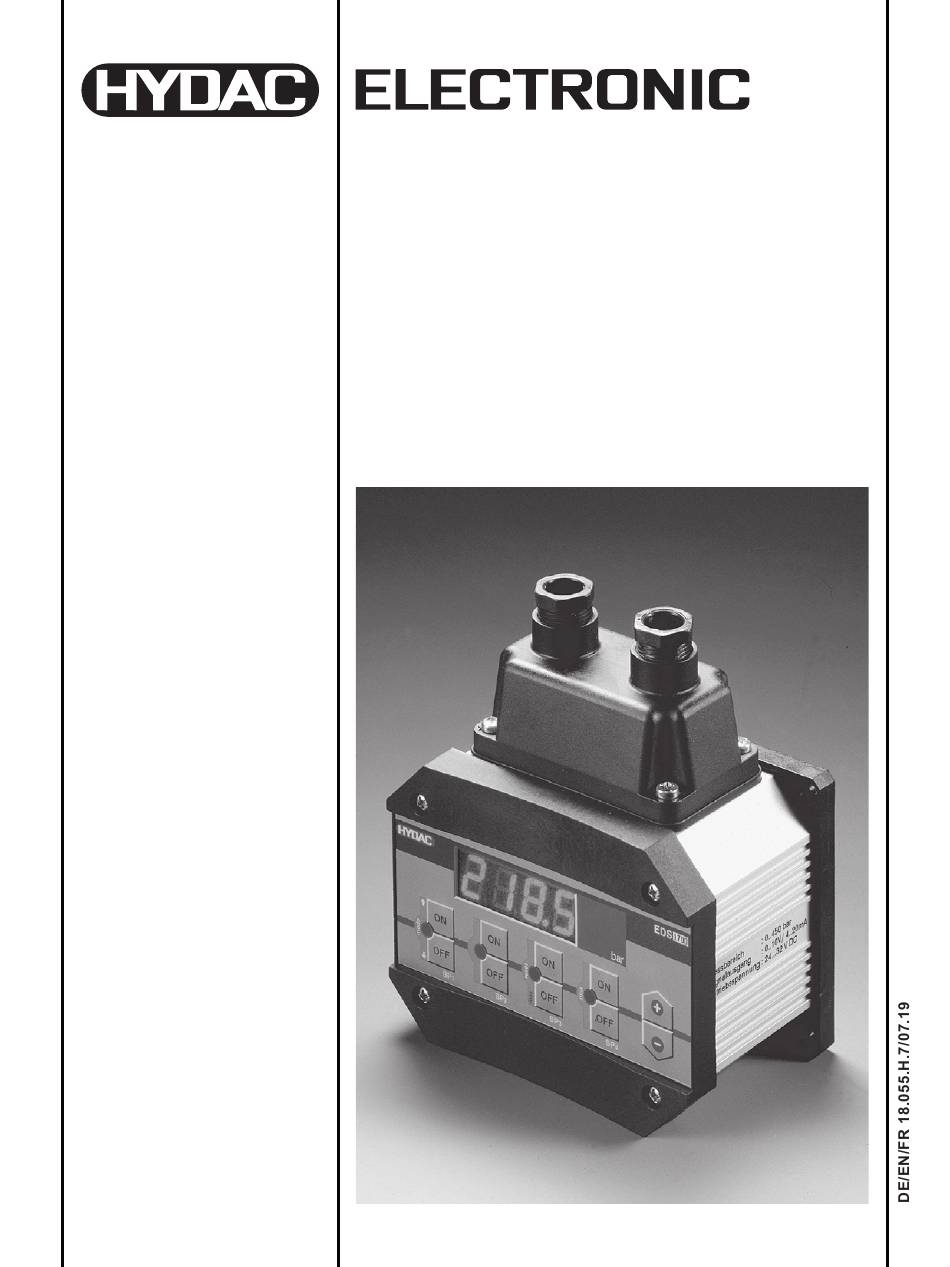

  • Page 1 Elektronischer Druckschalter Electronic Pressure Switch Manocontacteur électronique EDS 1700...

  • Page 3: Table Of Contents

    Inhalt Funktionen des EDS 1700 1.1. HAFTUNGSAUSSCHLUSS Montage Bedienelemente der Folien tastatur Digitalanzeige Ausgangsverhalten 5.1. RELAISAUSGÄNGE 5.2. ANALOGAUSGANG 5.3. EINSTELLEN DER SCHALTPUNKTE UND RÜCKSCHALTPUNKTE/HYSTERESEN Einstellen eines Schaltpunktes 5.3.1 5.3.2 Einstellen einer Hysterese Einstellen eines Rückschaltpunktes 5.3.3 Maximalwert 6.1. ANSEHEN DES MAX-WERTES 6.2.

  • Page 4: Funktionen Des Eds 1700

     Schalten der 4 Relaisausgänge entsprechend dem Druck und den eingestellten Schaltpunkten und Hysteresen bzw. Rückschaltpunkten.  Erfassen des maximalen Druckes seit Einschalten des Gerätes.  Menü zur Grundeinstellung (Anpassen des EDS 1700 an die jeweiligen Applikation).  Programmierfreigaben.  Ändern der Einbaulage (Druckanschluss von oben oder unten) 1.1.

  • Page 5: Bedienelemente Der Folientastatur

    Bedienelemente der Folientastatur Schrauben zum Entfernen des Bedienteils 4-stellige Digitalanzeige Tasten zur Einstellung der Schaltpunkte und Zusatzfunktionen Digitalanzeige Nach Einschalten der Versorgungsspannung zeigt das Gerät kurz "EdS" an und beginnt mit der Anzeige des aktuellen Druckes. Hinweise:  In den Grundeinstellungen kann die Anzeige derart geändert werden, dass das Gerät nach Einschalten permanent einen Schaltpunkt oder den Maximalwert anzeigt.

  • Page 6: Relaisausgänge

    Ausgangsverhalten 5.1. RELAISAUSGÄNGE Der EDS 1700 besitzt 4 Relaisausgänge. Zu jedem Relais kann ein Schaltpunkt und ein Rückschaltpunkt bzw. eine Hysterese eingestellt werden. Das jeweilige Relais zieht an wenn der eingestellte Schaltpunkt erreicht wurde und fällt ab wenn der Rückschaltpunkt unterschritten wurde.

  • Page 7: Einstellen Einer Hysterese

    5.3.2 Einstellen einer Hysterese (Nur möglich wenn der Rückschaltmodus auf "Hysterese" gesetzt ist.) Druckanzeige Taste OFF Anzeige Hysterese einstellen betätigen = Wert größer = Wert kleiner 5.3.3 Einstellen eines Rückschaltpunktes (Nur möglich wenn der Rückschaltmodus auf "Rückschaltpunkt" gesetzt ist.) Druckanzeige Taste OFF Anzeige Rückschaltpunkt einstellen...

  • Page 8: Maximalwert

    Maximalwert Der Maximalwert ist der höchste Druckwert, der seit Einschalten des Gerätes oder seit dem letzten Rücksetzvorgang aufgetreten ist. 6.1. ANSEHEN DES MAX-WERTES Druckanzeige Tasten ON und Anzeige Maximalwert wird OFF von Schalt- angezeigt punkt 4 gleich- zeitig betätigen 6.2. RÜCKSETZEN DES MAX-WERTES Druckanzeige Tasten ON und Anzeige...

  • Page 9: Grundeinstellungen

    Grundeinstellungen Zur Anpassung an die jeweilige Applikation kann das Verhalten des EDS 1700 über mehrere Grundeinstellungen verändert werden. Diese sind zu einem Menü zusammengefasst. 7.1. ÄNDERN DER GRUNDEINSTELLUNGEN Einstellung ändern danach Tasten ON und Anzeige Mit einzelner Taste Menüpunkt nächsten Menüpunkt auswählen.

  • Page 10: Übersicht Der Grundeinstellungen

    Rückschaltpunkt unterschritten sein muss damit ein Schaltvorgang erfolgt. Relais 2..4 wie oben Rückschaltmodus (Switch Mode) R.S.P./ HYST. "R.S.P": Der EDS 1700 arbeitet mit ein- HYST. stellbaren Rückschaltpunkten. "HYST": Der EDS 1700 arbeitet mit ein- stellbaren Hysteresen. (siehe auch Kapitel 5.1. "Relaisausgänge")
  • Page 11 Einstellung Anzeige Einstell- Vorein- bereich stellung Primäranzeige (Primär) ACT/ ACT. Anzeigewert der permanent in der Anzeige S.P.1.. stehen soll: S.P.4/ "ACT.": aktueller Druck "S.P.1" .. "S.P.4": Schaltpunkt 1 .. 4 "MAX": Maximalwert Anzeigefilter (Display) SLOW/ MED. "SLOW": Anzeige reagiert träge auf MED./ Druckschwankungen.
  • Page 12 Einheit angezeigt. Kommastelle (Point) 0 .. (nur bei Einstellung "RANG" = "FREE") 0.000 Anzahl der Nachkommastellen, die der EDS 1700 anzeigt. Unterer Anzeigebereich (Range Low) -995 .. (nur bei Einstellung "RANG" = "FREE") 9995 Untere Anzeigebereichsgrenz Oberer Anzeigebereich (Range High) -995 ..

  • Page 13: Programmierfreigaben

    Einstellung Anzeige Einstell- Vorein- bereich stellung Analogausgang (Output) MAMP/ VOLT "MAMP": Der Analogausgang liefert VOLT ein 4 .. 20 mA Signal. "VOLT": Der Analogausgang liefert ein 0 .. 10 V Signal. Verstecktes Grundeinstellungsmenü YES/NO (Hide) "YES": Das Grundeinstellungsmenü ist versteckt und kann nur noch erreicht werden, indem bereits beim Anlegen der Versorgungs- spannung die Tasten für den...

  • Page 14: Ändern Der Hardwareprogrammier

    8.2. ÄNDERN DER HARDWARE-PROGRAMMIERFREIGABE  Gerät von der Versorgungsspannung trennen.  Die 4 Schrauben der Gerätefrontplatte entfernen (Bild 1).  Frontplatte vorsichtig abheben und zur Seite legen.  Schiebeschalter auf der unteren Platine in die gewünschte Position schalten (Bild 2): "OFF": Programmierung gesperrt ...

  • Page 15: Fehlermeldungen

    10. Fehlermeldungen Wird ein Fehler erkannt, so erscheint eine entsprechende Fehlermeldung, die mit einem beliebigen Tastendruck quittiert werden muss. Mögliche Fehlermeldungen sind: ER.01 Die Schaltpunkte und Hysteresen/Rückschaltpunkte liegen nicht im erlaubten Einstellbereich. Beispiel: Ein Schaltpunkt wird auf 180 bar eingestellt, die Hysterese auf 200 bar. Die Einstellung ist nicht korrekt da der resultierende Rückschaltpunkt kleiner als der Schaltpunkt ist, die Fehlermeldung wird angezeigt.

  • Page 16: Technische Daten

    Anzugsdrehmoment 20 Nm Medienberührende Teile Anschlussstück: Edelstahl Ausgangsgrößen: Genauigkeit: EDS 1700-P: ≤ ±0,5 % FS max. (Anzeige, Analogausgang) EDS 1700-N: ≤ ±1,0 % FS max. Reproduzierbarkeit: EDS 1700-P: ≤ ±0,25 % FS max. EDS 1700-N: ≤ ±0,5 % FS max.

  • Page 17: Anschlussbelegung

    Sonstige Größen: Versorgungsspannung 22 .. 32 V DC Stromaufnahme ca. 200 mA Restwelligkeit ≤ 10 % Anzeige 4-stellig, LED, 7-Segment, rot, Zeichenhöhe 13 mm Elektrischer Anschluss Steck-Klemmenblock, 14-polig Gehäusewerkstoff Aluminium eloxiert Gewicht ca. 800 g Anmerkung: FS (Full Scale) = bezogen auf den vollen Messbereich Verpolungsschutz der Versorgungsspannung, Überspannungs-, Übersteuerungsschutz, Lastkurzschlussfestigkeit sind vorhanden.

  • Page 18: Bestellangaben

    13. Bestellangaben EDS 1 7 9 X - X - XXX - 000 Serien-Nr. Anschlussart, mechanisch = Einschraubloch DIN 3852-G 1/4 Anzeige = 4-stellig bar = 4-stellig psi Genauigkeit = 0,5 % = 1 % Druckbereich in bar 016, 040, 100, 250, 400, 600 Modifikationsnummer 000 = Standard 14.
  • Page 19 15. Geräteabmessungen Kabelverschraubung PG 11 Einschraubloch G 1/4 Senkung DIN 74-Km5...
  • Page 21 Contents Functions of EDS 1700 1.1. EXCLUSION OF LIABILITY Mounting Operating keys on the membrane keypad Digital display Output function 5.1. RELAY OUTPUTS 5.2. ANALOGUE OUTPUT 5.3. SETTING THE SWITCHING POINTS AND SWITCH-BACK POINTS/HYSTERESES Setting a switching point 5.3.1 5.3.2...

  • Page 22: Functions Of Eds 1700

    German is legally valid Mounting The EDS 1700 is mounted via the 4 mounting holes in the rear panel of the housing. The pressure connection must be via Minimess line for mechanical decoupling. In critical applications (e.g. strong vibrations or knocks), the EDS 1700 must be mounted on rubber buffers (DIN vibration mounts).

  • Page 23: Operating Keys On The Membrane Keypad

    Operating keys on the membrane keypad undo screws to remove operating panel 4-digit digital display keys for setting the switching points and additional functions Digital display After switching on the supply voltage, the unit briefly displays "EdS" and then displays the current pressure. Notes: ...

  • Page 24: Output Function

    Output function 5.1. RELAY OUTPUTS The EDS 1700 has 4 relay outputs. One switching point and one switch-back point and/or one hysteresis can be set for each relay. The appropriate relay pulls in when the pre-set switching point is reached and drops back when the pressure falls below the switch-back point.

  • Page 25: Setting A Hysteresis

    5.3.2 Setting a hysteresis (Only possible if the switch-back mode is set to "hysteresis".) pressure display press OFF display set hysteresis = larger value = smaller value 5.3.3 Setting a switch-back point (Only possible if the switch-back mode is set to "switch-back point".) pressure display press OFF...

  • Page 26: Maximum Value

    Maximum value The maximum value is the highest pressure value that has occurred since the unit was switched on or since the last re-set. 6.1. VIEWING THE MAX VALUE pressure display press ON and display maximum value OFF keys of is displayed switching point 4 simultaneously...

  • Page 27: Basic Settings

    To close the basic setting menu: Call up the menu point END, set to YES, the EDS 1700 returns to the normal display mode after 2s. Press ON and OFF keys of switching point 1 simultaneously, END is displayed, the EDS 1700 returns to normal display mode after 2s.

  • Page 28: Summary Of The Basic Settings

    Relays 2..4 as above Switch-back mode (Switch Mode) R.S.P./ HYST. "R.S.P": The EDS 1700 operates with HYST. adjustable switch-back points. "HYST": The EDS 1700 operates with adjustable hystereses. (see also point 5.1 "Relay outputs")
  • Page 29 Setting Display Setting Pre- range setting Primary display (Primary) ACT/ ACT. Display value which should remain S.P.1.. remain permanently in the display: S.P.4/ "ACT.": current pressure "S.P.1" .. "S.P.4": switching point 1..4 "MAX": maximum value Display filter (Display) SLOW/ MED. "SLOW": display reacts slowly to pressure MED./...
  • Page 30 7 seconds. Decimal places (Point) 0 .. (only when set to "RANG"="FREE") 0.000 Number of decimal places which the EDS 1700 displays. Lower display range (Range Low) -995 .. (only when set to "RANG"="FREE") 9995 Lower display range limit Upper display range (Range High) -995 ..

  • Page 31: Programming Enable

    Setting Display Setting Pre- range setting Analogue output (Output) MAMP/ VOLT "MAMP": The analogue output supplies VOLT a 4..20 mA signal. "VOLT": The analogue output supplies a 0..10 V signal Hidden basic settings menu YES/NO (Hide) "YES": The basic settings menu is hidden and can only be accessed if the keys for calling up the menu are held down...

  • Page 32: Altering The Hardware Programming Enable

    8.2. ALTERING THE HARDWARE PROGRAMMING ENABLE  Disconnect the unit from the supply voltage.  Remove the 4 screws from the unit front panel (Illustration 1).  Lift front panel off carefully and put to one side.  Push slide switch on the lower board to the required position (Illustration 2): "OFF": programming disabled.

  • Page 33: Error Messages

    ER.21 A communication error has been detected in the unit. Possible causes: strong electromagnetic interference or a component fault. Action: Disconnect the unit from the supply voltage and reconnect it again. If the error persists, contact HYDAC's Service Department.

  • Page 34: Technical Specifications

    20 Nm Parts in contact with medium Mech. connection: Stainless steel Output data: Accuracy to DIN 16086, EDS 1700-P: ≤ ±0.5 % FS max. max. setting EDS 1700-N: ≤ ±1.0 % FS max. (Display, Analogue output) Repeatability: EDS 1700-P: ≤ ±0.25 % FS max.

  • Page 35: Pin Connections

    Other data: Supply voltage 22 .. 32 V DC Current consumption approx. 200 mA Residual ripple ≤ 10 % Display 4-digit 7 segment LED display, red, height of digits: 13 mm Electrical connection 14-pole, terminal block Housing material aluminium, anodised Weight approx.

  • Page 36: Model Code

    13. Model code EDS 1 7 9 X - X - XXX - 000 Series no. Type of connection, mechanical = G 1/4" female thread to DIN 3852, Form X Display = 4 digit bar = 4 digit psi Accuracy = 0.5 % = 1 % Pressure ranges in bar...

  • Page 37: Dimensions

    15. Dimensions cable gland PG 11 threaded port G 1/4 countersunk to DIN 74-Km5...
  • Page 39 APERÇU DES REGLAGES DE BASE Autorisation de programmation 8.1. MODIFICATION DES DROITS DE PROGRAMMATION 8.2. MODIFICATION MATERIELLE DE LA PROGRAMMATION Possibilités de montage de l'EDS 1700 Messages d'erreur Données techniques Raccordement Données de commande Accessoires livrés 14.1. MATERIEL LIVRE EN STANDARD 14.2.

  • Page 40: Fonction De L'eds 1700

     Acquisition de la pression maximale depuis la mise sous tension de l’appareil .  Menu pour établir les réglages de base (adapter l’EDS 1700 pour la fonction désirée)  Verrouillage de programmation possible  Modification de la position de montage...

  • Page 41: Eléments De La Façade Avant

    Touches pour réglage des points de commutation et fonctions annexes Afficheur numérique Après l'avoir mis sous tension, l'EDS 1700 indique brièvement "EDS"puis donne la valeur de pression actuelle. Remarque:  L'affichage peut être modifié dans le réglage de base de façon à ce qu'au démarrage la valeur de point de déclenchement ou de la valeur maximale...

  • Page 42: Comportement En Sortie

    Comportement en sortie 5.1. SORTIES SUR RELAIS L'EDS1700 possède 4 relais. Pour chaque relais, il est possible de régler un déclenchement et un réenclenchement ou hystérésis. Le relais concerné bascule quand la valeur réglée est atteinte, et revient dans l'état initial quand la pression redescend en dessous de la valeur préréglée.

  • Page 43: Réglage Des Hystérésis

    5.3.2 Réglage des hystérésis (Pour mode de réenclenchement réglé sur "hystérésis" uniquement) Valeur Press. Appuyer Indication Régler la valeur du seuil sur ON = augmenter = diminuer 5.3.3 Réglage du point de réenclenchement (Pour mode de réenclenchement réglé sur "réenclenchement" uniquement) Valeur Press.

  • Page 44: Valeur Maximale

    Valeur maximale Cette valeur est la valeur maximale de pression atteinte depuis que l'appareil a été mis sous tension ou depuis le dernier RESET. 6.1. VISUALISATION DE LA VALEUR MAXIMALE Indication Pr. Appuyer Indication Affichage de la valeur MAX simultanément sur OFF et ON du point 4 6.2.

  • Page 45: Réglages De Base

    Sortie du menu "réglage de base": Sélectionner "END" puis "YES": l'EDS1700 retourne alors dans le mode affichage normal. Appuyer sur les touches "ON" et "OFF" du seuil 1, "END" s'affiche: l'EDS 1700 retourne alors dans le mode d'affichage standard. Remarques: ...

  • Page 46: Aperçu Des Reglages De Base

    Relais 2..4 réglés de manière identique Mode commutation (Switch Mode) R.S.P./ HYST. "R.S.P": L’EDS 1700 travaille avec HYST. point de déclenchement. "HYST": L’EDS 1700 travaille avec une hystérésis. (voir également chap. 5.1. "Sorties sur relais")
  • Page 47 Réglages Indication Plage de- Préré- réglage glage Indication primaire ACT/ ACT. La valeur d’affichage peut être: S.P.1.. "ACT.": Pression actuelle S.P.4/ "S.P.1" .. "S.P.4": Point de commutation 1 à 4 "MAX": Valeur maximale Filtre d’affichage (Display) SLOW/ MED. "SLOW": Réaction lente aux variations MED./ de pression.
  • Page 48 Réglages Indication Plage de- Préré- réglage glage Visualisation de l’unité (Unit) YES/NO (uniquement avec les choix "RANG" ="BAR" ou ="PSI") En sélectionnant "YES" l’unité sera affichée toutes les 7 secondes. Position de la virgule (Point) 0 .. (uniquement avec "RANG"="FREE") 0.000 Nombre de chiffres à...

  • Page 49: Autorisation De Programmation

    Réglages Indication Plage de- Préré- réglage glage Sortie analogique (Output) MAMP/ VOLT "MAMP": Le signal en sortie est du VOLT type 4..20 mA. "VOLT": Le signal en sortie est du type 0..10V. Masquage du menu de base YES/NO (Hide) "YES": Le menu de base est non accessible, si ce n’est en appuyant sur les touches ON...

  • Page 50: Modification Materielle De La Programmation

    Fig. 1 Fig. 2 Possibilites de montage de l'EDS 1700  Couper l'alimentation de l'appareil.  Dévisser les 4 vis frontales (fig. 1).  Soulever la plaque avant et la tourner de 180°.  Replacer la plaque avant dans le boîtier et la fixer au moyen des 4 vis.

  • Page 51: Messages D'erreur

    électromagnétique, composant défectueux ... Remède: Vérifier tous les réglages (autorisation de programmation, points d'enclenchement, déclenchement, et réglages de base) et les corriger. Si l'erreur devait se répéter, contacter le service après-vente HYDAC. ER.12 Lors des sauvegardes de données de calibration, une erreur est intervenue.

  • Page 52: Données Techniques

    20 Nm Matér. en contact avec le fluide Raccord: Acier inox Sortie: Précision selon DIN 16086, EDS 1700-P: ≤ ±0,5 % type PE Réglage du seuil EDS 1700-N: ≤ ±1,0 % PE max. (affichage, sortie analogique) Reproductibilité: EDS 1700-P: ≤ ±0,25 % PE max.

  • Page 53: Raccordement

    Autres grandeurs: Tension d’alimentation 22 .. 32 V DC Consommation électrique env. 200 mA Oscillation résiduelle ≤ 10 % de la tension d'alim. Indicateur 4 positions 7 segments à LED, rouge, hauteur 13 mm Raccordement électrique Bornier à vis encliquetable, 14 pôles Matériau du corps Aluminium anodisé...

  • Page 54: Accessoires Livrés

    13. Code de commande EDS 1 7 9 X - X - XXX - 000 N° de série interne Raccordement mécanique = G1/4 taraudé selon DIN 3852, forme X Indicateur = 4 positions bar = 4 positions psi Précision = 0,5 % = 1 % Etendue de mesure 016, 040, 100, 250, 400, 600...

  • Page 55: Dimensions De L'appareil

    15. Dimensions de l'appareil Raccordement par presse-étoupe PG 11 Raccordement G 1/4 Lamage DIN 74-Km5...
  • Page 56 MEXICO E-mail: hydac@hydac.cz Tel.: +386 2 / 460 15 20 Rehgrabenstr. 3 Internet: www.hydac.cz HYDAC International SA de CV Fax: +386 2 / 460 15 22 66125 Saarbrücken-Dudweiler Calle Alfredo A. Nobel No. 35 E-mail: info@hydac.si Tel.: +49 (0)6897 / 509-01...
