1 Installation mécanique
Attention !
• Pendant le montage, respecter les indications suivantes d'installation et de sécurité ainsi que les
instructions complémentaires sur CD.
Durant le montage, éviter toute entrée de corps étrangers (copeaux, poussières, fils
•
métalliques, vis, outils) à l'intérieur du variateur.
• Les dispositifs doivent être montés en laissant un espace suffisant pour la circulation de l'air de
refroidissement. Éviter tout encrassement dû à la graisse et tout facteur polluant, comme
poussières, gaz agressifs, etc.
b
b1
x
a a1
a2
x
x 100 mm
b
b1
x
a1 a a2
x
x 100 mm
58
58

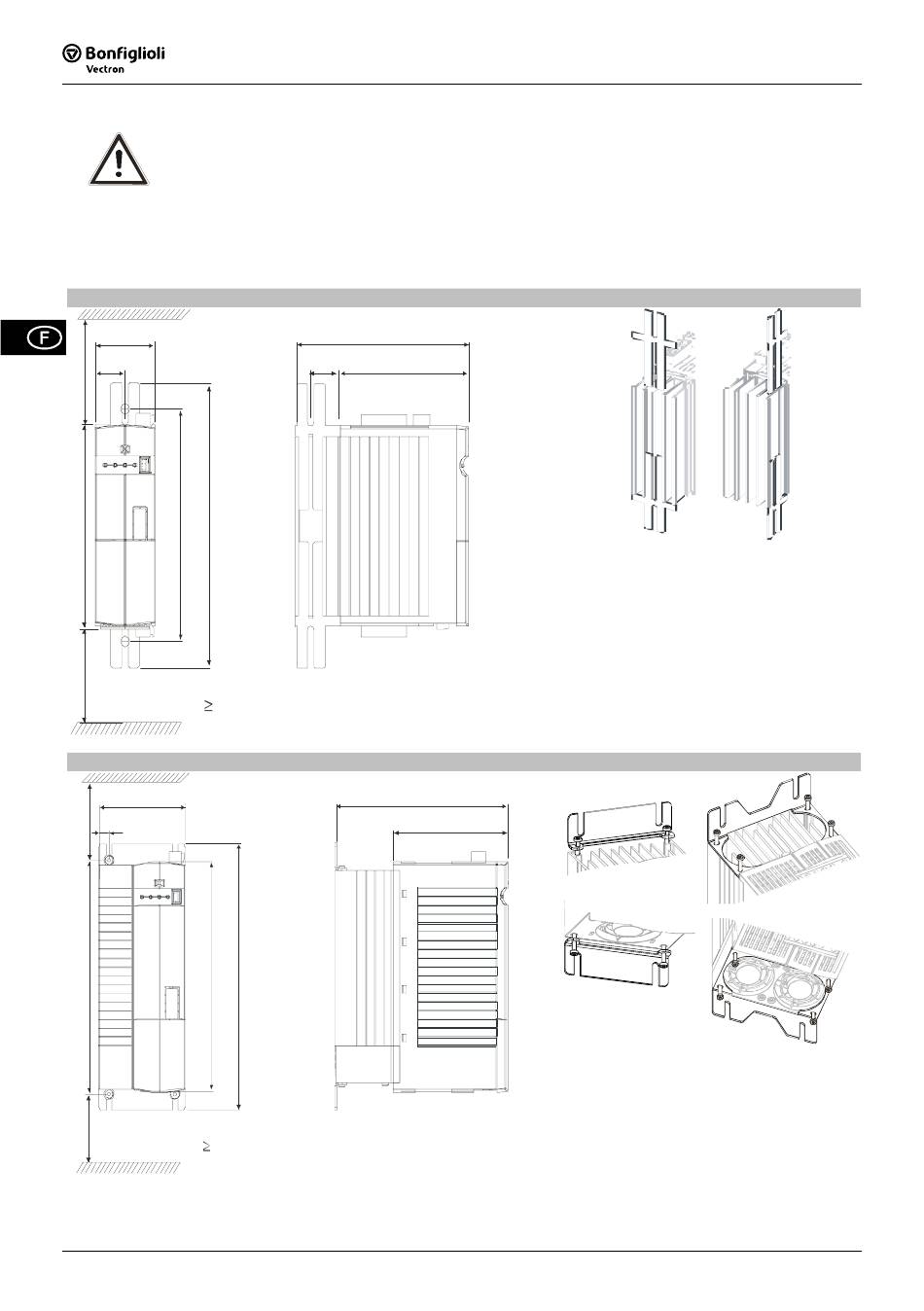

ACT 201 (à 3,0 kW) et ACT 401 (à 4,0 KW)
c
b1
c1
ACT 201 (de 4,0 à 9,2 kW) et ACT 401 (de 5,5 à 15,0 kW)
Insérer la tôle de fixation dans le
refroidisseur.
Visser la tôle de fixation à la plaque de
montage.
c
c1
Haut
Bas M4x60
Visser l'angle de fixation au refroidisseur et
à la plaque de montage.
M4x20
