Bedienungsanleitung
Operation Manual
5572

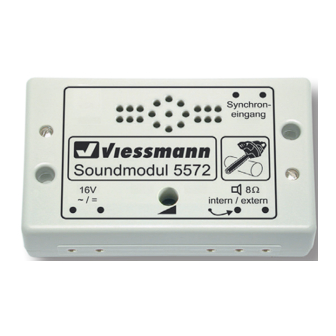

Soundmodul Kettensäge
Sound module Chainsaw
DE
1. Wichtige Hinweise ........................ 2
2. Einleitung ...................................... 2
3. Einbau .......................................... 2
4. Anschluss ..................................... 2
5. Fehlersuche und Abhilfe ............... 3
6. Gewährleistung ............................. 3
7. Technische Daten ......................... 3
Abbildungen ................................. 6
EN
1. Important information .................... 4
2. Introduction .................................... 4
3. Mounting ........................................ 4
4. Connection .................................... 4
5. Trouble-shooting ............................ 5
6. Warranty ........................................ 5
7. Technical data ............................... 5
Figures ......................................... 6
DC
AC
~
=
Innovation,
die bewegt!
Advertisement
Table of Contents
Related Manuals for Viessmann 5572
Summary of Contents for Viessmann 5572
-
Page 1: Table Of Contents
Bedienungsanleitung Operation Manual 5572 Soundmodul Kettensäge Sound module Chainsaw 1. Wichtige Hinweise ......2 1. Important information ....4 2. Einleitung ........2 2. Introduction ........4 3. Einbau .......... 2 3. Mounting ........4 4. Anschluss ........2 4. Connection ........4 5. -
Page 2: Wichtige Hinweise
1. Wichtige Hinweise Bitte lesen Sie vor der ersten Anwendung des Produktes bzw. dessen Einbau diese Bedienungsanleitung aufmerksam durch. Bewahren Sie diese auf, sie ist Teil des Produktes. 1.1 Sicherheitshinweise Vorsicht: Verletzungsgefahr! Für die Montage sind Werkzeuge nötig. Stromschlaggefahr! Die Anschlussdrähte niemals in eine Steckdose einführen! Verwendetes Versorgungsgerät (Transformator, Netzteil) regelmäßig auf Schäden überprüfen. -
Page 3: Fehlersuche Und Abhilfe
4. Verlegen Sie die beiden Anschlussleitungen des externen Lautsprechers zum Soundmodul. 5. Verbinden Sie die Anschlussleitungen mit den beiden Buchsen gemäß Abb. 3. Zum Anschluss eignen sich Stecker und Muffen wie beispielsweise die Viessmann Art. 6875 (Stecker orange) und Art. 6884 (Muffe orange). -
Page 4: Important Information
Fitting cables: Due to the low current consumption thin cables can be used which can easily be hidden. It is recommend- ed to use a cross section of 0.14 mm² (e. g. Viessmann items 6860 – 6869 or 68603 – 68693). -
Page 5: Trouble-Shooting
Should a fault occur during this period please contact our service department (service@viessmann-modell.com). Please send the item to the Viessmann service department for check and repair only after consultation. If we find a ma- terial or production fault to be the cause of the failure the item will be repaired free of charge or replaced. Expressively... -
Page 6: Abbildungen
Optimal wrong wrong correct ideal Abb. 2 Fig. 2 z. B. / e. g. 5200 schwarz black grün / green z. B. / e. g. 1541, 1548 Universal Ein-Aus-Umschalter 5550 viessmann gelb / yellow braun / brown braun / brown... - Page 7 Anschluss eines externen Lautsprechers Fig. 3 Connection of an external loudspeaker Lautsprecher (mind. 8 Ω) orange / orange isolieren / insulate Loudspeaker (min. 8 Ω) Universal Ein-Aus-Umschalter 5550 viessmann Abb. 4 Fig. 4 Kleinen Schraubendreher benutzen! Use a small screwdriver!
- Page 8 Artículo para modelismo ¡No es un juguete! No recomendado para menores de 14 años! Conserva las Não é um brinquedo! Não aconselhável para menores de instrucciones de servicio! 14 anos! Conservar o manual de instruções! Viessmann Modelltechnik GmbH Bahnhofstraße 2a D - 35116 Hatzfeld-Reddighausen 81170 info@viessmann-modell.com...
