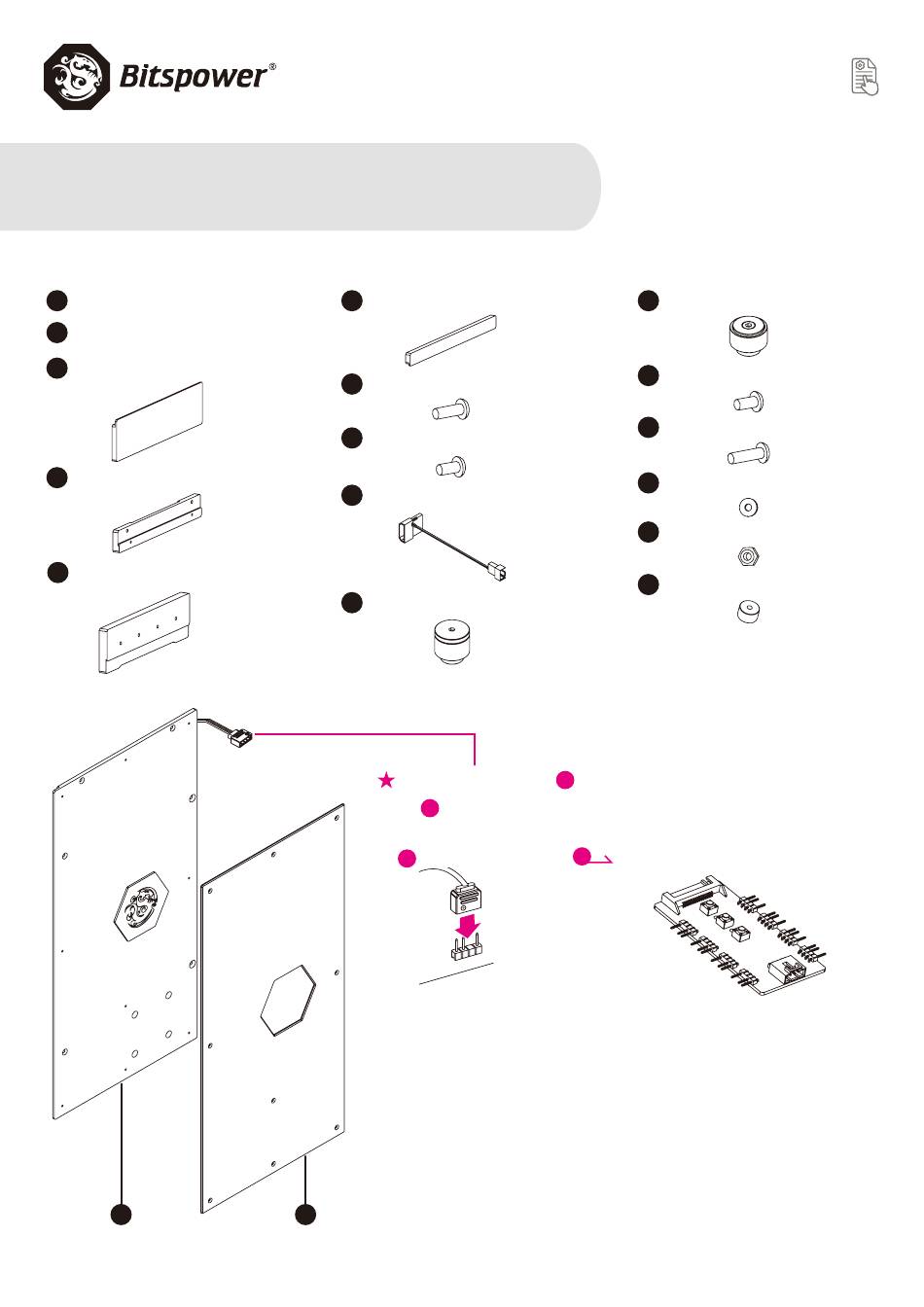

Bitspower Sedna O11DXL for
LIAN LI O11 DYNAMIC (front)-P5D
Accessories
1
BPTA-WDPO11DXLA-P5D
2
Panel
3
Outer Baffle(Dowm)
4
Inside Baffle(Up)
5
Inside Baffle(Dowm)
1
6
1 SET
Outer Baffle(Up)
1 PC
1 PC
7
M3x12 Screw
8
M3x8 Screw
1 PC
9
3PIN/4PIN Transfer4PIN
1 PC
10
BPTA-EFW
Digital RGB PIN on
or
2
1
motherboard
2
V1
1 PC
6 PCS
2 PCS
1 PC
1 PC
1
motherboard
other equipment.
2
BPTA-DRGBMFC
DRGB Multi Function Controller
(Not included)
[ 1 ]
instruction manual
11
TA-EXAIR
12
M2.5x6 Screw
13
M3x10 Screw
14
Washer
15
M3 Nut
16
Nut
1 PC
9 PCS
6 PCS
6 PCS
6 PCS
2 PCS
Advertisement
Related Manuals for Bitspower BPTA-WDPO11DXLA-P5D
Summary of Contents for Bitspower BPTA-WDPO11DXLA-P5D
- Page 1 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (front)-P5D Accessories BPTA-WDPO11DXLA-P5D 1 SET Outer Baffle(Up) 1 PC TA-EXAIR 1 PC Panel 1 PC Outer Baffle(Dowm) 1 PC M2.5x6 Screw 9 PCS M3x12 Screw 6 PCS M3x10 Screw 6 PCS...
- Page 2 Power Supply and Pump A B C D Pump Spec A:Negative electrode - B:Positive electrode + Rated voltage：12V DC C:Speed signal Power consumption：20W D:Speed control signal Maximum flow：14.5±15% L/min Other then from the Noise：≤ 40dBA motherboard, the Ambient temperature：-25~70℃ P5D pump can be PWM：Yes powered from the MTBF：15,000 hours...
- Page 3 Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole. Once the reservoir is 90% full, turn on the power supply for the pump to run and let the air exit the loop.
- Page 4 Assembly steps for BPTA-WDPO11DXLA-P5D step 1 step 2 step 3 Side plate Dust shield Glass plate Front plate PC-O11 Dynamic XL (Not included) step 4 [ 4 ]...
- Page 5 Recommended installation method for BPTA-WDPO11DXLA-P5D Accessories(additional purchases) BP-NLXF360-F4PB BP-WTP-C06 3PCS BP-WTP-C61 BPTA-CPUMS-SKI BP-VG2080RD BPTA-DRGBMFC BP-NCCLT14AC-L500 4PCS BP-PFANMFH BP-EML14 14PCS BP-DG14AALPII 2PCS BP-90R 8PCS BPTA-EXAIR [ 5 ]...
- Page 6 for BPTA-WDPO11DA-P5D step 1 step 2 step 3 Side plate Dust shield Glass plate Front plate PC-O11 Dynamic (Not included) step 4 The circled rivet need to be removed manually with a 3mm drill bit. Panel BPTA-WDPO11DA [ 6 ]...
- Page 7 Recommended installation method for BPTA-WDPO11DA-P5D Accessories(additional purchases) BPTA-NLSS360-F2PB BP-TB BPTA-CPUMS-DRGB BP-RG BP-VG2080RD BP-WTP-C06 3PCS BPTA-FX2212 3PCS BP-WTP-C60 BP-DG14AALPII 2PCS BP-NCCLT14AC-L500 4PCS BP-EML14 10PCS BP-PFANMFH BP-90R 6PCS BPTA-DRGBMFC 1PCS [ 7 ]...
- Page 8 24-hour leaking test with only the pump connected to the power supply. Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
- Page 9 使用說明書 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (front)-P5D 配件 BPTA-WDPO11DXLA-P5D 1 組 外固定夾板 ( 上 ) 1 個 排氣接頭 1 個 面板 1 片 外固定夾板 ( 下 ) 1 個 M2.5x6 螺絲 9 支 M3x12 螺絲 6 支...
- Page 10 供電與馬達 B C D A: 電源負極 - B: 電源正極 + 水泵規格 C: 轉速信號 額定電壓：12V DC D: 調速信號 功耗：20W 最大流量：14.5±15% L/min P5D 馬達除了可由主 噪音：≤ 40dBA 機板供電外，亦可透 環境溫度：-25~70℃ 過轉接線由電源供應 PWM：有 器直接供電。 使用壽命：15,000 小時 保固：2 年 TA-EXAIR BP-ETW 建議將排氣接頭安裝於 建議將洩水接頭安裝於水冷系統 水箱且在水位之上。 的最低點。 將按鈕按下即可排氣 。 將洩水接頭上蓋旋起。...
- Page 11 注水 選擇喜好的水冷濃縮液顏色 ， 以純淨水調合 ， 由” 填水孔” 注入至水箱九分滿 ， 接著利用” 24PIN 跳線開關” 啟動電源 ， 讓水路中的空氣集中至水箱排出 ， 再依水量繼續添加至 水箱九分滿左右即可 。 （24PIN 跳線開關用途 ： 需無經主板開啟 ATX 電源時 ， 使 電源直接開啟供電 。 ） 產品保修規範 質保期時效，送修的產品凡有以下狀況，不在保修範圍內。 水冷頭 - 冷頭自體螺絲，有拆裝痕跡，整套產品失保。 - 頂部的進出口，因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。...
- Page 12 組裝步驟 BPTA-WDPO11DXLA-P5D 參考 步驟 1 步驟 2 步驟 3 側板 防塵罩 頂蓋 玻璃板 前面板 PC-O11 Dynamic XL ( 不包括 ) 步驟 4 [ 12 ]...
- Page 13 BPTA-WDPO11DXLA-P5D 建議安裝方式 主件說明 ( 需另購 ) BP-NLXF360-F4PB BP-WTP-C06 3PCS BP-WTP-C61 BPTA-CPUMS-SKI BP-VG2080RD BPTA-DRGBMFC BP-NCCLT14AC-L500 4PCS BP-PFANMFH BP-EML14 14PCS BP-DG14AALPII 2PCS BP-90R 8PCS BPTA-EXAIR [ 13 ]...
- Page 14 BPTA-WDPO11DA-P5D 參考 步驟 1 步驟 2 步驟 3 側板 防塵罩 頂蓋 玻璃板 前面板 PC-O11 Dynamic ( 不包括 ) 步驟 4 紅圈處拉釘 , 需用 3mm 鑽頭手動電鑽去除 面板 BPTA-WDPO11DA [ 14 ]...
- Page 15 BPTA-WDPO11DA-P5D 建議安裝方式 主件說明 ( 需另購 ) BPTA-NLSS360-F2PB BP-TB BPTA-CPUMS-DRGB BP-RG BP-VG2080RD BP-WTP-C06 3PCS BPTA-FX2212 3PCS BP-WTP-C60 BP-DG14AALPII 2PCS BP-NCCLT14AC-L500 4PCS BP-EML14 10PCS BP-PFANMFH BP-90R 6PCS BPTA-DRGBMFC 1PCS [ 15 ]...
- Page 16 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的 情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏 水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品 顏色與配件以實物為準。 當使用測氣產品測試水路時 , 為避免由于壓力過大導致產品損壞 , 輸入的壓力 請不要超過 0.5kg/cm (Bar), 如因壓力過大造成產品損壞 , 將由客戶自行承 擔 . 嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用蒸餾水、純凈水，加入 Bitspower 的染劑作為水冷 液使用；如客戶自行選購的水冷液導致電鍍層剝落、水道堵塞、水泵轉動不正 常、水箱管破裂或密封圈變型以致漏水等及其它不可抗力之問題時，消費者自 行承擔相關產品責任。未注水前，請勿啟動水泵電源。 [ 16 ]...
- Page 17 使用说明书 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (front)-P5D 配件 BPTA-WDPO11DXLA-P5D 1 组 外固定夹板 ( 上 ) 1 个 排气接头 1 个 面板 1 片 外固定夹板 ( 下 ) 1 个 M2.5x6 螺丝 9 支 M3x12 螺丝 6 支...
- Page 18 供电与马达 B C D A: 电源负极 - B: 电源正极 + 水泵規格 C: 转速信号 额定电压：12V DC D: 调速信号 功耗：20W 最大流量：14.5±15% L/min P5D 水泵除了可由主 噪音：≤ 40dBA 机板供电外，亦可透 环境温度：-25~70℃ 过转接线由电源供应 PWM：有 器直接供电。 使用寿命：15,000 小时 保固：2 年 TA-EXAIR BP-ETW 建议将排气接头安装于 建议将泄水接头安装于水冷系统 水箱且在水位之上。 的最低点。 將按鈕按下即可排氣 。 将泄水接头上盖旋起。...
- Page 19 注水 选择喜好的水冷浓缩液颜色 ， 以纯净水调合 ， 由” 填水孔” 注入至水箱九分满 ， 接着利用” 24PIN 跳线开关” 启动电源 ， 让水路中的空气集中至水箱排出 ， 再依水量继续添加至 水箱九分满左右即可 。 （24PIN 跳线开关用途 ： 需无经主板开启 ATX 电源时 ， 使 电源直接开启供电 。 ） 产品保修规范 质保期时效，送修的产品凡有以下状况，不在保范围内。 水冷头 - 冷头自体螺丝，有拆装痕迹，整套产品失保。 - 顶部的进出口，因为外力使用不当导致开裂。 冷排 - 因为外力使用不当导致冷排水道破裂漏水。 - 进出水孔因为外力使用不当导致开裂。...
- Page 20 组装步骤 BPTA-WDPO11DXLA-P5D 参考 步骤 1 步骤 2 步骤 3 侧板 防尘罩 顶盖 玻璃板 前面板 PC-O11 Dynamic XL ( 不包括 ) 步骤 4 [ 20 ]...
- Page 21 BPTA-WDPO11DXLA-P5D 建议安装方式 主件说明 ( 需另购 ) BP-NLXF360-F4PB BP-WTP-C06 3PCS BP-WTP-C61 BPTA-CPUMS-SKI BP-VG2080RD BPTA-DRGBMFC BP-NCCLT14AC-L500 4PCS BP-PFANMFH BP-EML14 14PCS BP-DG14AALPII 2PCS BP-90R 8PCS BPTA-EXAIR [ 21 ]...
- Page 22 组装步骤 BPTA-WDPO11DA-P5D 參考 步骤 1 步骤 2 步骤 3 侧板 防尘罩 顶盖 玻璃板 前面板 PC-O11 Dynamic ( 不包括 ) 步骤 4 红圈处拉钉 , 需用 3mm 钻头手动电钻去除 面板 BPTA-WDPO11DA [ 22 ]...
- Page 23 BPTA-WDPO11DA-P5D 建议安装方式 主件说明 ( 需另购 ) BPTA-NLSS360-F2PB BP-TB BPTA-CPUMS-DRGB BP-RG BP-VG2080RD BP-WTP-C06 3PCS BPTA-FX2212 3PCS BP-WTP-C60 BP-DG14AALPII 2PCS BP-NCCLT14AC-L500 4PCS BP-EML14 10PCS BP-PFANMFH BP-90R 6PCS BPTA-DRGBMFC 1PCS [ 23 ]...
- Page 24 注意 跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水泵的 情况下，进行 24 小时的跑水测试， 确保无漏水情况后再开主机，避免发生漏 水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品 颜色与配件以实物为准。 当使用测气产品测试水路时 , 为避免由于压力过大导致产品损坏 , 输入的压力 请不要超过 0.5kg/cm (Bar), 如因压力过大造成产品损坏 , 将由客户自行承 担 . 严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用蒸馏水、纯净水，加入 Bitspower 的染剂作为水冷 液使用；如客户自行选购的水冷液导致电镀层剥落、水道堵塞、水泵转动不正 常、水箱管破裂或密封圈变型以致漏水等及其它不可抗力之问题时，消费者自 行承担相关产品责任。未注水前，请勿启动水泵电源。 [ 24 ]...
